造紙機維護中快拆噴嘴的投資報酬率（ROI）分析

目錄

1. [導言：傳統噴嘴系統的隱藏成本]（#1-傳統噴嘴系統的隱藏成本介紹）
2. [影響造紙機噴霧系統的關鍵參數]（#2-關鍵參數影響造紙機噴霧系統）
3. [快速斷開與螺紋噴嘴系統：效能與成本比較]（#3-快速斷開與螺紋噴嘴系統效能與成本比較）
4. [計算真實投資報酬率：逐步框架]（#4-計算真實投資報酬率一步步框架）
5. [真實案例研究：200 TPD 紙廠實作]（#5-real-world-case-study-200-tpd-紙廠實作）
6. [材料選擇與總擁有成本]（#6-材料選擇與總擁有成本）
7. [侵蝕投資報酬率的常見實施錯誤]（#7-常見實施錯誤侵蝕投資報酬率）
8. [常見問題]（#8-常見問題）
9. [結論與行動步驟]（#9-結論與行動步驟）

1.簡介：傳統噴嘴系統的隱藏成本

在造紙機維護中，每分鐘非預期停機的費用介於500至2,000美元之間，視生產能力而定。傳統螺紋噴嘴系統每次更換需15至45分鐘，包括排水管路、狹窄空間內的扳手操作、螺紋清潔及系統補充。在典型的一年中，中型造紙廠會更換80至150個噴嘴，涵蓋淋浴系統、蒸氣箱及塗層噴管。

快速斷開噴嘴系統可將更換時間縮短至每噴嘴不到2分鐘，且無需關閉相鄰部分。本指南提供基於組織工廠、箱板作業及專業造紙商現場數據的完整投資報酬率框架。你將學會如何量化維護人力節省、生產運作時間提升及材料成本優化——以及何時投資不具財務效益。

根據我們在40+造紙廠安裝的應用工程經驗，快速斷電系統在高磨損應用（如回收纖維、高一致性庫存）中通常能在6至18個月內回收，但在乾淨家具作業中，因噴嘴更換頻率不高，可能無法抵銷資本成本。

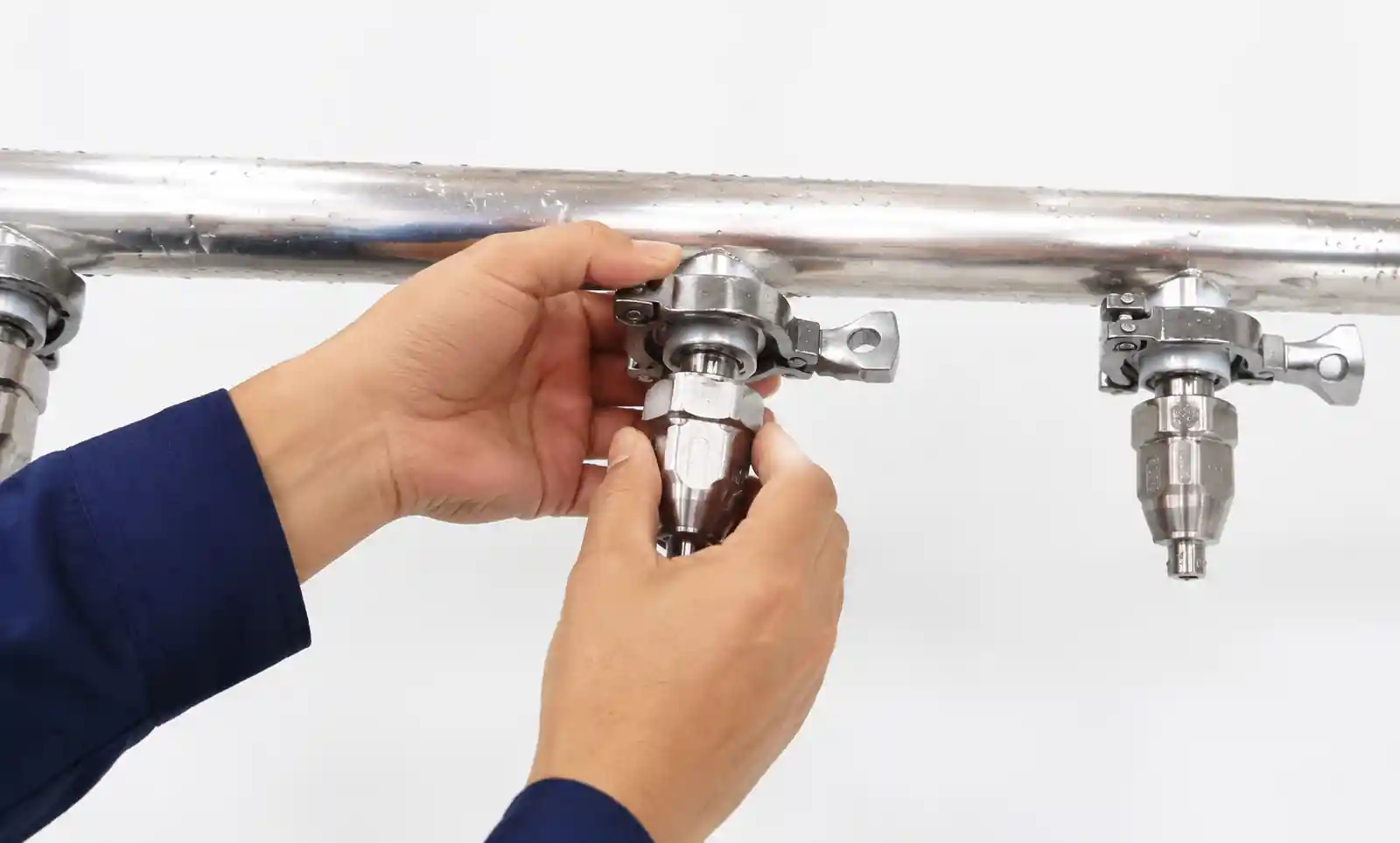

![1-快速斷開-噴嘴安裝]（https://www.nozzle-intellect.com//uploads/1-quick-disconnect-nozzle-installation.webp）

2.影響造紙機噴霧系統的關鍵參數

在計算投資報酬率（ROI）之前，你需要了解驅動噴嘴更換頻率與紙張生產環境中維護複雜度的操作參數。

2.1 磨損率驅動器

造紙機噴嘴因多種因素而加速磨損。槍托的一致性與磨蝕磨損直接相關——3–6%的噴嘴硬度為胸式淋浴噴嘴的磨損速度是清水淋浴噴嘴的3–5倍。含有殘留矽、二氧化鈦顏料顆粒及碳酸鈣填充劑的回收纖維作業，使孔口侵蝕速率比原生纖維系統高出40–70%。

大多數布料淋浴和稀釋系統的工作壓力範圍在30–120 psi之間。在較高壓力下，同一種磨料漿料會造成不成比例的磨損速度——壓力加倍通常使磨損速率增加1.7–2.1倍，而非線性。水質化學也很重要：低pH白水（pH 4.5–5.5）會加速不鏽鋼噴嘴的腐蝕，而高鈣硬度（>200 ppm）則會導致沉積物堆積，縮小噴霧角度並降低流量。

2.2 維護存取限制

造紙機噴霧系統帶來獨特的進出挑戰。洋基烘乾機淋浴管線運作溫度為180–220°F，維修前需冷卻。成形段的淋浴通常埋在導線滾筒後，間隙為8至12英吋。塗層施用噴嘴組在6英尺跨度內可能有30至50個噴嘴，使得用管鉗單獨接觸噴嘴幾乎不可能，否則會干擾相鄰的連接。

傳統螺紋噴嘴需要6至12英吋的徑向扳手間隙。在後裝情況下，維修團隊常需切割並重新焊接管段或在機械罩中安裝檢修面板——每個地點總成本增加3,000至8,000美元。

2.3 效能下降影響

噴嘴磨損不會造成突發故障，而是造成逐漸的性能衰退，通常直到產品品質問題出現時才被察覺。因磨損導致孔徑增加20%，流量約增加44%（流量隨面積成比，面積與直徑平方成比）。這種流量增加會減少噴霧衝擊力並增加液滴大小，進而降低布料清潔效率或床單濕度均勻性。

在我們的現場測量中，噴嘴磨損的布製淋浴間清潔效率降低15–30%，導致床單破損增加、排水減少，以及烘乾機區的蒸氣消耗增加。噴霧性能下降所造成的生產損失，往往是直接更換噴嘴成本的5–10倍。

3.快速斷開與螺紋噴嘴系統：效能與成本比較

3.1 設計差異

快拆噴嘴系統採用兩部分設計：一個永久的車身轉接器焊接或螺紋於管頭上，另一個是可拆卸的噴嘴插入件，可透過四分之一轉刺刀機構、卡環固定或磁力耦合器鎖定。噴霧孔和內部葉片完全封閉在可更換的內襯內片中。

傳統螺紋噴嘴將噴霧元件與管路連接整合於單一元件，採用1/8吋NPT、1/4吋NPT或ISO 228公制螺紋。拆除時需要在支撐管子的同時倒退8至12個完整旋轉，以防止接頭應力。

3.2 效能比較表

參數	快速斷線系統	螺紋噴嘴系統
更換時間（每噴嘴）	1.5–3 分鐘	15–45分鐘
所需工具	無（手動操作）	管鉗、螺紋密封劑、清潔刷
系統需要關機	沒有（如果設計有關閉功能）	通常是（用於排水）
需要安全許可	軸向3–4英吋	6–12英吋徑向
更換過程中管線損壞的風險	低	中等（螺紋交叉螺紋、管材應力）
初始硬體成本（轉接器 + 插入件）	每個位置45–120美元	每個噴嘴12–35美元
更換內襯片成本	18–55美元	$12–$35（滿噴嘴）
密封可靠性（週期數）	50–200+ 移除	線磨損前的10–25次去除
機器間標準化	高（一個轉接頭可安裝多種噴霧類型）	低（每個應用程式需要不同的線程大小）

表格揭示了核心權衡：每個職位的前期成本較高，但維護人力和停機時間大幅減少。經濟損益平衡取決於更換頻率和生產價值。

3.3 當快速斷開系統變得合理時

快速斷電系統在這些情境下能帶來最高的投資報酬率：高磨損應用需每3至6個月更換噴嘴（回收纖維淋浴、高質度清潔劑）;限制進入地點，螺紋噴嘴拆卸需停產或大規模拆解;頻繁更換噴嘴類型的作業以優化等級（多基重組織機）;設施維護成本高昂（滿載時>每小時65美元）或技術勞動力有限。

相反地，螺紋系統對於更換間隔超過2年的乾淨水淋浴、低壓且磨損最小（<30 psi）及設計中具備維護通道的新建安裝，可能更為經濟。

4.計算真實投資報酬率：逐步框架

4.1 資料收集要求

為了建立準確的投資報酬率模型，請收集過去12至18個月的營運數據：

噴嘴更換歷史： 各位置更換噴嘴數量（成形段、壓床段、烘乾淋浴間、塗層系統）、平均更換間隔、更換原因（磨損、堵塞、斷裂）。

維護時間追蹤： 每次更換噴嘴的實際工時，包括準備、拆卸、清潔、安裝及系統重新啟動。計畫性維護與緊急維修分開——緊急維修通常因協調延誤及緊急故障排除而花費1.5至2.5倍時間。

停機成本： 每小時損失的生產量、每噸貢獻邊際，或若更簡單，則使用整體機器停機成本率。區分生產受限（機器減速但運行）與完全停機。

目前噴嘴價格： 按類型與材質分類，現有螺紋噴嘴的購買價格。

4.2 投資報酬率計算公式

快速斷開系統的回收期公式為：

回收（月份）= [初始投資] / [每月儲蓄]

其中：

初期投資 = （快速斷開轉接器×位置數）+（初始插入件數×插入件成本）+ 安裝人工

每月節省 = [（每次更換×每月更換次數）+（每月更換×停機節省）+ 材料成本差異]

讓我們逐一拆解每個組成部分。

4.3 節省勞動力計算

每次更換節省的人工 = （螺紋噴嘴更換時間 - 快速斷開更換時間） × 全負載人工率

範例：螺紋噴嘴更換平均需25分鐘，包含管路取出、拆卸、螺紋清潔、密封劑施用、安裝及驗證。快速斷開更換只需2分鐘。全套維修人工費率為每小時72美元。

每次更換人力節省 = [（25 - 2） / 60] × $72 = 0.383 小時 × $72 = 每個噴嘴$27.60

如果你平均每月更換12個噴嘴，每月節省的人工 = 12 × $27.60 = $331.20

4.4 停機節省計算

這正是持續營運中投資報酬率（ROI）變得重要的地方。即使你可以在25分鐘內更換有螺紋噴嘴且不需要完全關閉機器，相鄰的部分在維護期間通常會以較低的速度或品質運作，且如果螺紋交叉或管頭在重新啟動時漏水，可能會造成長時間停機。

根據我們的現場數據，螺紋噴嘴更換平均每件噴嘴產生8–15分鐘的生產影響（速度降低或品質下降需回帶）。快速斷開系統平均衝擊時間不到1分鐘。

舉例：您的機器每小時生產12噸組織，貢獻邊際為每噸450美元。機器停機成本 = （每小時12噸 × 每噸450美元） / 60分鐘 = 每分鐘90美元。

保守估計：螺紋噴嘴更換可產生10分鐘的生產影響;快速斷線造成1分鐘。

每次更換停機時間節省 = （10 - 1） × 90 美元 = 每噴嘴810美元

每月12台更換，每月停機節省 = 12 × $810 = $9,720

4.5 材料成本考量

快速拆除替換插入件通常價格為18至55美元，視材料與設計複雜度而定。全螺紋噴嘴價格為12至35美元。在許多情況下，內襯的成本略高，導致每次更換可減少5至20美元的淨節省。

然而，快速斷電系統則能採用不同的材料策略。因為轉接頭本體會固定，你可以使用耐腐蝕不鏽鋼轉接器（$85），搭配較低價的陶瓷插片（$28），且需要頻繁更換。螺紋系統的話，每次都得買整個噴嘴，用昂貴的耐磨材料。

在三年期間內，這種材料優化可根據磨損速率為每個位置節省15至40美元。

4.6 範例：完整投資報酬率計算

假設：

• 40 個噴嘴位置可升級（壓迫段布料淋浴）
• 快速斷開轉接器價格：每個位置 75 美元
• 初始陶瓷嵌件成本：每個位置32美元
• 安裝人工：每個職位15分鐘，滿載時薪72美元/小時
• 目前螺紋噴嘴成本：28美元（不鏽鋼）
• 更換頻率：每月12個噴嘴（每個位置約每3.3個月更換一次）
• 人力節省：每次更換 27.60 美元（如上計算）
• 停機節省：每次更換 810 美元（如上計算）
• 材料成本差異：32 美元內襯 - 28 美元螺紋 = 每次更換額外 4 美元

初始投資：

• 轉接器：40 個 × $75 = $3,000
• 初始插入：40 × $32 = $1,280
• 安裝人工：40×（15/60）× $72 = $720
• 總初始投資：$5,000

每月節省：

• 勞動節省：12 × $27.60 = $331
• 停機節省：12 月 × 810 美元 = 9,720 美元
• 材料成本罰款：12 × $4 = -$48
• 每月總節省：$10,003

回收期：$5,000 / $10,003 = 0.50 個月（15 天）

這個例子說明了為何快速斷電系統能在高磨損、高產值環境中帶來顯著的投資報酬率。停機時間的節省遠超過其他所有因素。

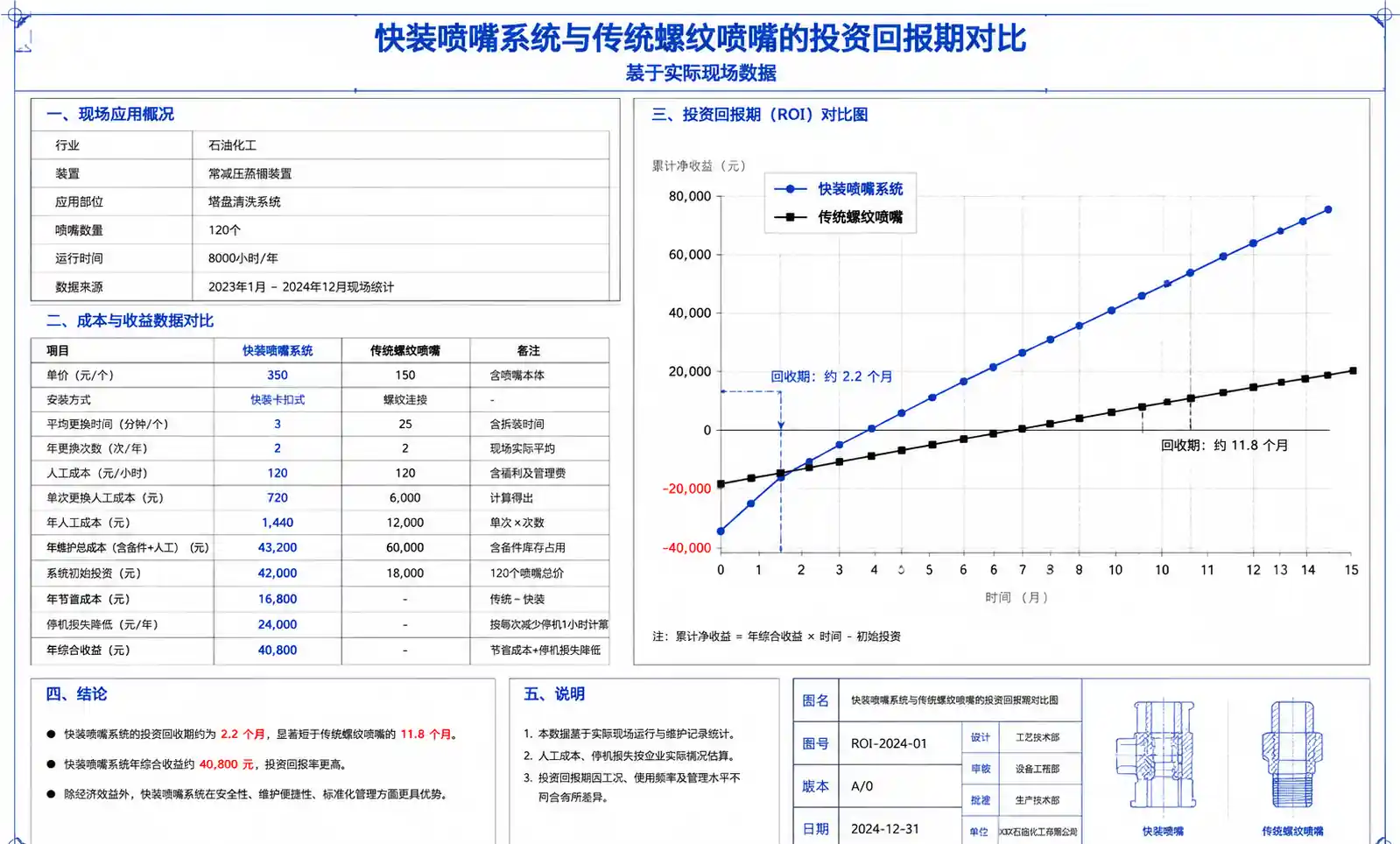

![2-ROI-回報比較圖]（https://www.nozzle-intellect.com//uploads/2-roi-payback-comparison-chart.webp）

5.真實案例研究：200 TPD 造紙廠的實施

5.1 背景

美國東南部一家每日處理200噸回收箱板的工廠操作著雙線成形機，並具備顯著的白水循環。成形段雨中的庫存濃度介於0.8%至1.2%之間，填充物含量高（25%碳酸鈣，8%滑石粉）。噴嘴為平扇，1/4 吋 NPT 螺紋，303 不鏽鋼。

維修團隊每月平均更換18個成形段淋浴噴嘴，原因是孔口侵蝕及噴射角度變窄。每次更換都需要將機器減速至70%轉速、排空淋浴頭、接觸導線設備後方的噴嘴，以及重新啟動後確認噴霧模式。每噴嘴平均時間：35分鐘人工，12分鐘生產影響。

5.2 實作

工廠在三個成型段淋浴組中加裝了65個噴嘴位置，並配備快速斷開轉接器及碳化矽陶瓷嵌件。專案總成本：包含硬體及定期維修中斷期間的安裝人工，共計8,200美元。

安裝後，噴嘴更換時間降至平均每噴嘴2.5分鐘，且無需降低機器速度（淋浴組已配備球閥隔離）。碳化矽內嵌件比先前不鏽鋼螺紋噴嘴長30%，因為其耐磨性優越。

5.3 12個月後的結果

• 人工節省： 將每個噴嘴維護時間從35分鐘縮短至2.5分鐘×每月更換18次×每小時68美元 = 每月663美元
• 停機時間節省： 消除每次更換12分鐘的生產影響×每月18次更換×停機成本105美元/分鐘 = 每月22,680美元
• 材料成本影響： 碳化矽內嵌件價格為 48 美元，較先前 32 美元的不鏽鋼螺紋噴嘴長出 30%。淨材料成本增加：約每月180美元
• 每月總淨節省： $23,163

回收期：$8,200 / $23,163 = 0.35 個月（11 天）

工廠報告了兩項額外的非量化好處：減少因重複螺紋循環而損壞管子的風險，以及提升噴霧圖案一致性，因為操作員能快速更換噴嘴進行測試，無需呼叫維修。

6.材料選擇與總擁有成本

快速斷開系統能實現傳統螺紋噴嘴無法比擬的分離式材料優化策略。由於適配器本體仍固定，您可以選擇防腐蝕材料用於濕潤本體，而高磨損材料用於可更換孔口——而無需每次都為兩個元件支付昂貴材料。

6.1 造紙機服務材料比較

材料	硬度（HRC）	親戚穿著生命	耐腐蝕	成本倍增	最佳應用
303/304 不鏽鋼	15–20	1.0×（基線）	良好（中性pH值）	1.0×	乾淨的水，低濃度的清水淋浴
316 不鏽鋼	15–20	1.0×	優良（酸性，氯化物）	1.3 ×	酸性白水，沿海環境
硬化 17-4 pH 不鏽鋼	40–45	2.5–3.5×	很好	2.1×	中等磨損，pH值中性
氧化鋁陶瓷（Al₂O₃ 95%）	80–85 HRA	8–12×	優秀（非氫氟酸）	2.8×	高一致性的庫存，填充物豐富的家具
碳化矽陶瓷	90+ HRA	15–25×	優秀（大部分化學品）	4.5×	極端磨損（回收纖維，高填充物）
碳化鎢	70–75 HRC	20–35×	公平（避免酸性）	5.2×	最大耐磨性，僅中性/鹼性

螺紋噴嘴系統必須更換整個噴嘴，因此使用碳化矽每次更換需多付4.5×。在快速斷電系統中，你只需支付昂貴的陶瓷插芯費用，而不鏽鋼轉接器則會持續使用多年。

6.2 總擁有成本範例

比較兩種針對每4個月需更換的高磨損淋浴姿勢的策略：

螺紋噴嘴策略（304 不鏽鋼，每支 $28）:

• 第一年：3 次替換 × $28 = $84
• 第二年：3 位替換× $28 = $84
• 第三年：3 次替換 × $28 = $84
• 3年材料成本：$252
• 加：9名替換×35分鐘工時 × 72美元/小時 = 378美元
• 加：9 輛替換× 12 分鐘停機時間 × 90 美元/分鐘 = 9,720 美元停機成本
• 三年TCO：$10,350

快速斷開策略（316 SS 轉接器 + 碳化矽內襯）:

• 初始：$85 轉接器 + $48 插入件 = $133
• 第一年：更換2個內襯（壽命延長30%）×$48 = $96
• 第二年：2個內襯更換× $48 = $96
• 第三年：更換2個內襯× $48 = $96
• 3年材料成本：$421
• 加：6 位替換×2.5分鐘人工 × 72 美元/小時 = 18 美元
• 加：6 位替換× 1 分鐘停機時間 × $90/分鐘 = $540 停機成本
• 3年TCO：$979

快速斷開系統在三年內每個位置節省了 $9,371，儘管材料成本較高，主要因停機時間減少而改變。

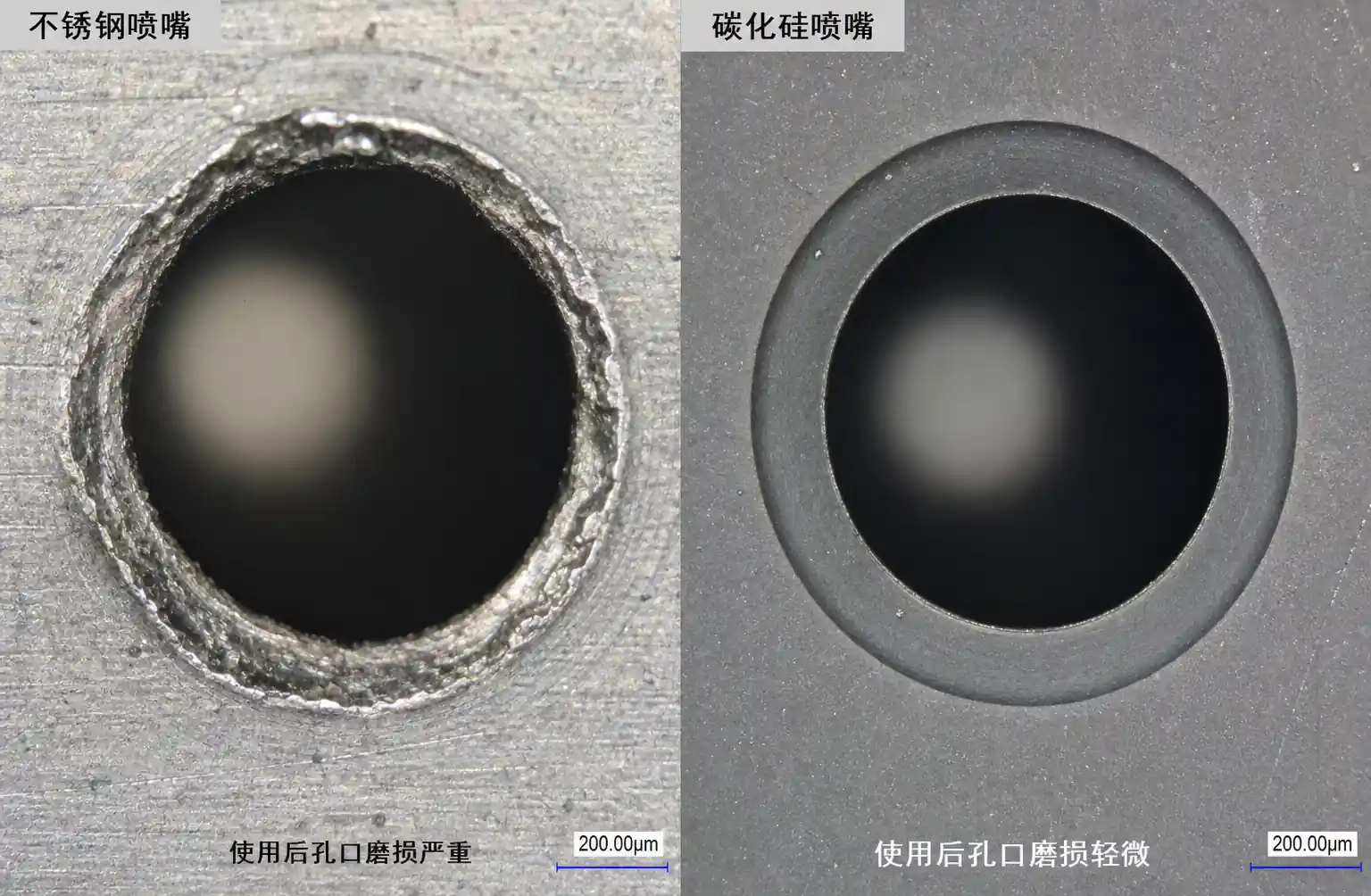

![3-材料-磨損比較顯微鏡]（https://www.nozzle-intellect.com//uploads/3-material-wear-comparison-microscope.webp）

7.常見的實施錯誤，侵蝕投資報酬率

7.1 錯誤的申請選擇

最常見的投資報酬率失敗發生在工廠在低頻更換地點安裝快速斷電系統以「標準化」設施時。若噴嘴位置每2至3年只需更換一次，回收期將延長至5至8年，比一般設備折舊時程更長。

經驗法則：當高產值作業中更換頻率超過每年3–4次，或低價值作業中每年超過6+次時，快速斷開系統具有經濟效益。

7.2 轉接材尺寸不足

有些工廠會購買成本較低的黃銅或鋁製快拆轉接頭，以減少前期投資。在造紙機白水服務（pH 4.5–6.5，氯化物來自回收纖維）中，黃銅轉接頭會在12至18個月內腐蝕，必須完全更換昂貴的轉接器元件，破壞了總一排放（TCO）優勢。

根據我們的現場故障分析，316個不鏽鋼轉接頭是紙機服務的最低可接受材料。每顆轉接器比黃銅多 15 至 25 美元，但在第一年內可避免過早更換，帶來回本。

7.3 忽略密封條更換協議

快速斷開系統在轉接頭與插芯之間使用O型環或面密封。這些密封件在插入50至200次後會因設計與運作溫度而退化。未能按時更換密封件的工廠會發生洩漏，導致需要非預期停工，從而抹去投資報酬率的效益。

最佳做法：每更換一次40–50次封條，或每年更換一次，以先到者為準。密封套件價格約為3至8美元，但可避免因洩漏導致500至2,000美元的停機。

7.4 噴灑模式文件不完善

當你從螺紋噴嘴切換到快拆式刀片時，即使你標明「等效」性能，噴霧角度、流量和衝擊力可能會因內部葉片設計不同而略有變化。有些工廠安裝快速拆除系統時未重新驗證噴塗覆蓋，導致布料清潔問題或片材濕度變化。

安裝後務必進行水敏紙張噴霧模式測試及流量驗證。每組淋浴間預留2至4小時用於驗證測試。

7.5 安裝扭力錯誤

快拆轉接頭插入管頭時，需要適當的安裝扭力以防止漏水並密封錐形管螺紋。過度扭力會使陶瓷轉接頭裂開;扭力不足會導致洩漏，污染生產或需要重新加工。

依照製造商規格使用校準扭力扳手——1/4 吋 NPT 轉接器通常為 15–25 英尺磅，1/2 吋 NPT 為 25–40 英尺磅。不要只靠標準管子扳手的「手感」。

8.常見問題

Q：我可以在不焊接的情況下，將快拆轉接頭改裝到現有的螺紋噴嘴管頭上嗎？

答：大多數情況下是的。市面上有快速斷開轉接器，配備標準的 NPT 或 ISO 管螺紋，可旋入現有的攻牙孔。確認你目前的螺紋尺寸是否符合可用的轉接頭選項。如果你的螺紋是非標準或損壞，可能需要重新攻絲或安裝焊接轉接頭，增加成本和複雜度。

Q：快拆系統的漏水風險會比螺紋噴嘴高嗎？

答：只要維護得當，就不會。優質快拆系統採用雙O型環或面密封設計，密封效果與管螺紋密封劑相當甚至更好。然而，若不依照更換時程，多次插入循環導致密封條劣化，可能導致洩漏。螺紋噴嘴如果管線經過多次拆卸後磨損，也可能漏油。

Q：如果插入件在操作過程中掉落會怎樣？

答：正確安裝的快拆插入件會採用正向鎖定機構（卡口卡扣、卡扣環或磁性固定），以防止在正常操作壓力（大多數設計最高可達150 psi）下意外取出。在適當規格的系統中，我們尚未觀察到因插入物彈殼而導致的場失效。若操作壓力超過設計額定值或鎖定機構受損，插入件可能會鬆動，但這種情況罕見，且通常會先出現明顯的漏水。

Q：我可以在像 Yankee 烘乾機淋浴這類高溫應用中使用快速斷電系統嗎？

答：是的，但你必須指定高溫O型環材料。標準丁腈（Buna-N）O型環在180°F以上會降解。 對於 Yankee 乾燥機（最高 220°F）的服務，請使用 EPDM、氟碳（Viton）或 PTFE 密封條。請向供應商確認轉接頭和內襯材料能承受熱循環而不造成刮傷或卡死。

Q：如果我們的工廠資本預算緊縮，我該如何合理化管理層較高的前期成本？

答：將商業案例聚焦於停機時間節省，而非人力節省。勞動成本降低有意義，但很少達到資本核准的門檻。利用實際生產紀錄計算每分鐘的機器停機時間成本，並乘以每次更換節省的分鐘數。在大多數紙上業務中，停機時間節省在不到6個月內就能回本，甚至達到保守的資本門檻。如果您的工廠追蹤OEE（整體設備效能），請將提案框架為OEE改善專案。

Q：我應該一次改裝整台機器，還是先試行一個高磨損區段？

答：除非你有來自姊妹機構的確鑿證據，否則先進行試點。在磨損最嚴重的淋浴組（通常是成型段或塗層塗料，並以磨料材料）安裝快速斷開系統，並追蹤實際工時、停工分鐘數及材料成本，持續6個月。利用這些數據建立全面部署的商業案例。試點還會揭露任何應用特定的安裝挑戰，然後才決定在你決定全設施標準化之前。

Q：有沒有哪種紙張等級或機器速度是快拆系統不適合的？

答：快速斷開系統適用於所有紙張等級和機器速度，從紙巾到排紙板。性能限制不是坡度或速度，而是更換頻率和進入困難。如果你的作業噴嘴磨損非常低（乾淨的原生纖維、低質度淋浴間）且維護方便，投資報酬率可能不值得投資。這項技術本身是不分等級的。

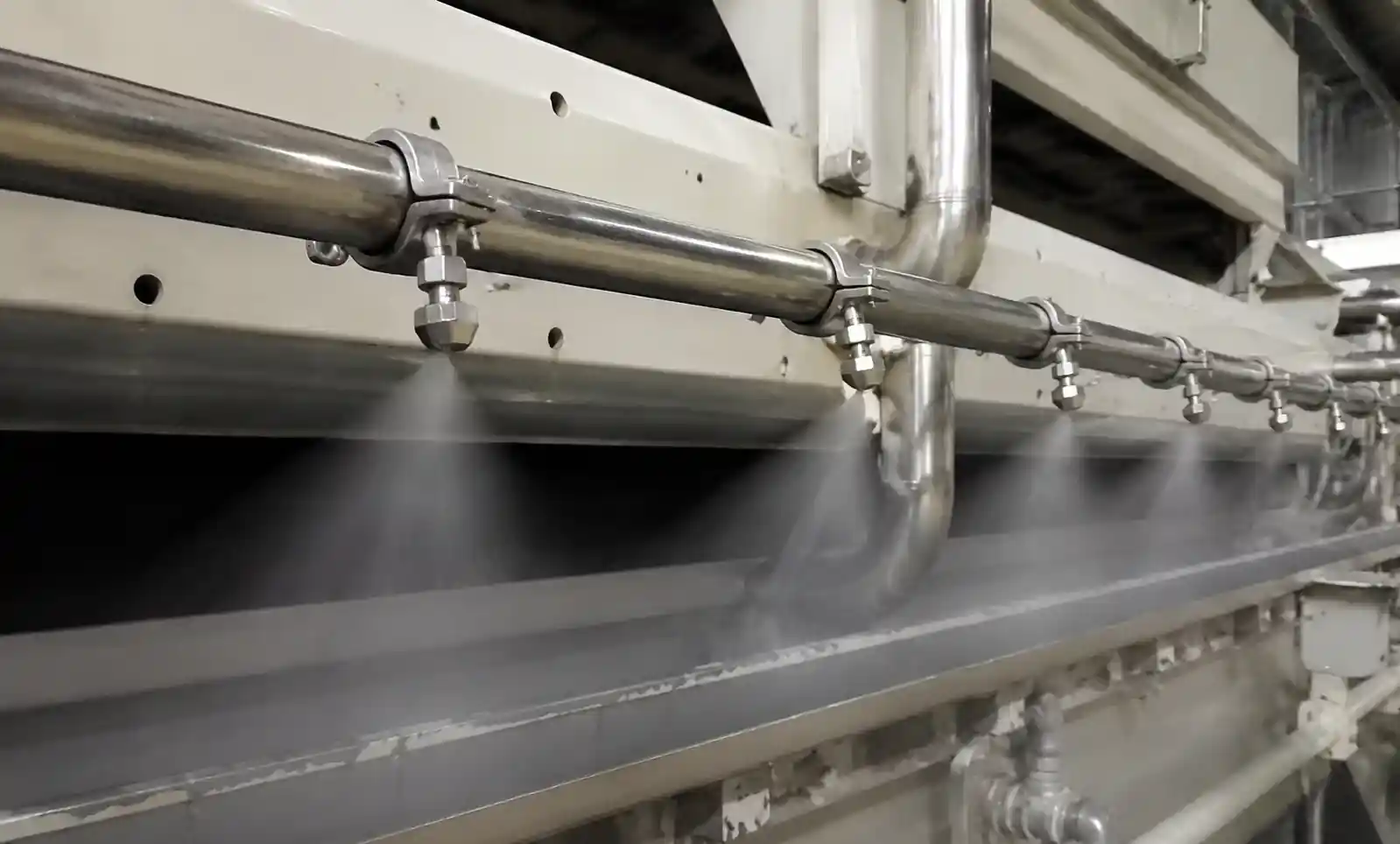

![4-紙機-淋浴-系統安裝]（https://www.nozzle-intellect.com//uploads/4-paper-machine-shower-system-installation.webp）

9.結論與行動步驟

快速斷開噴嘴系統在高磨損、難以進入且需頻繁更換的應用中，能帶來可觀的紙機維護投資報酬率。核心價值驅動因素是停機時間的減少，而非人力節省——儘管在維護成本高的設施中，節省的勞動力是有意義的。

典型的回收期依更換頻率、機器生產價值及勞動力而定，介於2個月至18個月之間。生產高價值特種品級或在高成本計畫停機限制下運作的工廠，回收率最快。貢獻利潤較低且噴嘴更換頻率較低的商品等級，回收期可能需12至18個月，但仍能在3至5年的設備壽命內取得強勁投資報酬率。

建議下一步：

步驟1 – 資料收集（1週）: 查詢過去12個月的維護紀錄，並識別每年更換頻率超過4次的噴嘴位置。記錄每次更換的實際勞動時間，包括準備與重啟。從生產或會計單位取得每分鐘的機器停機成本。

步驟2 – 廠商評估（2週）: 向至少兩家快速斷電系統製造商索取樣品與工程規格。確認轉接頭的螺紋尺寸是否符合你現有的排氣頭。申請與你水質相容的轉接頭和插芯材料認證。

步驟3 – 投資報酬率計算（3天）: 請使用第4節的框架，計算你前3至5個更換頻率最高的地點的回收率。若回收期限超過24個月，快速斷電系統可能不具合理性。

步驟4 – 試點安裝（1–3個月）: 在計畫性維修停工期間，於一組淋浴組安裝快速斷開轉接器與插入件。訓練維修人員正確的插入件拆卸與安裝技術。追蹤實際更換時間及10至15次噴嘴更換的影響。

步驟5 – 驗證（6個月）: 將試點區段資料與基線表現進行比較。衡量節省的工時、避免的停機分鐘數，以及噴劑效能或產品品質的差異。若結果達標或超過預期，請進行全面改造。

步驟6 – 擴展部署： 依投資報酬率優先排序剩餘地點。先安裝價值最高的地點。預算購買密封件更換套件和常見噴霧模式的備用襯墊。

快速斷開噴嘴技術已成熟，並在全球數百台造紙機安裝中經過驗證。問題不在於技術是否有效，而是你的具體應用是否值得投資。請利用本指南中的投資報酬率框架，自信地做出這個判斷。

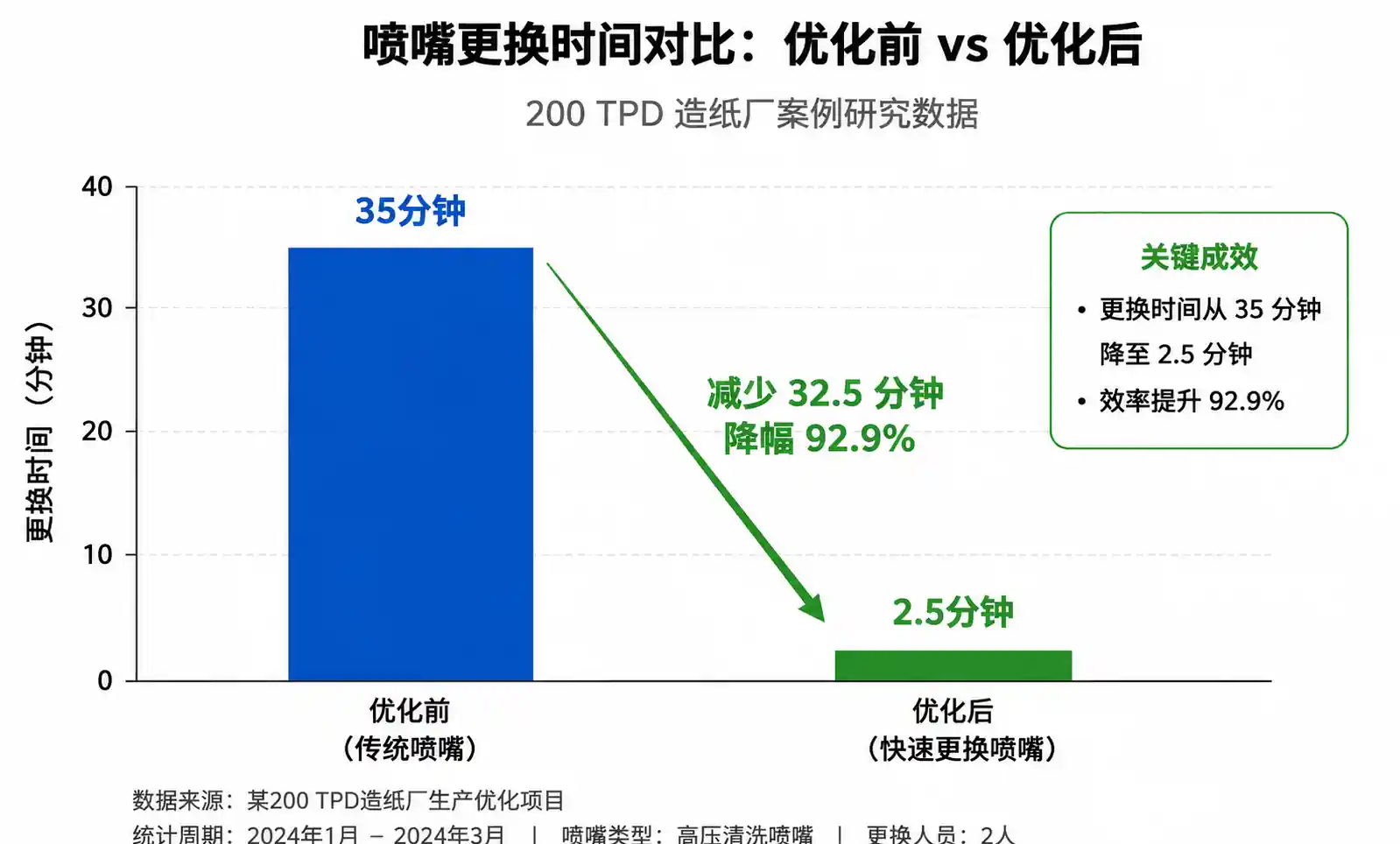

![5-維護時間減少圖]（https://www.nozzle-intellect.com//uploads/5-maintenance-time-reduction-graph.webp）
