1.簡介：為什麼清潔半徑很重要

如果你曾經在清潔循環後打開儲槽，發現殘留物仍附著在壁上，那你就已經體驗過噴嘴尺寸錯誤所帶來的代價。清潔半徑——噴嘴維持足夠衝擊力以去除目標污染物的最大距離——是設計有效清潔系統中最重要的參數。如果操作錯誤，就會面臨清潔不完全、循環時間延長、過度用水，甚至三者兼具。

在我們支援化學加工、食品飲料、製藥及工業零件清洗作業的現場經驗中，清潔半徑不足約佔清潔系統故障的60%。工程師常僅根據流量或壓力選擇噴嘴，忽略衝擊力、距離與清潔效果之間的根本關係。

本指南提供工程框架，協助根據清潔半徑要求正確調整噴嘴尺寸。你將學習衝擊力隨距離減弱、如何計算特定土壤類型的有效清潔半徑，以及如何避免導致覆蓋不良和資源浪費的常見錯誤。

2.了解清潔半徑：關鍵參數

2.1 定義與工程意義

清潔半徑定義為噴射射流從噴嘴孔口到噴射射流能產生足夠衝擊力（通常以 PSI 或 N/cm² 計算）以脫落並移除目標污染物的最大徑向距離。這與噴霧範圍或濕潤半徑不同——許多噴霧會將表面弄濕，遠超過實際清潔距離。

閾值衝擊力完全取決於你的土壤類型：

• 輕質土壤（新鮮食物殘渣、水溶性化學物質）：3–7 PSI 的衝擊力
• 中等土壤（油類、乾食品、工藝殘渣）：8–15 PSI 的衝擊力
• 重質土壤（燒製碳、礦物尺度、聚合塗層）：15–30+ PSI 衝擊力

根據我們的測試數據，一個在80 PSI供應壓力下運作的旋轉槽清洗噴嘴，對於輕質土壤可能達到12英尺的清潔半徑，但對重礦物層級僅有6英尺的清潔半徑——相同的噴嘴、相同壓力，但根據清潔閾值，有效覆蓋範圍有明顯差異。

2.2 衝擊力與距離：反平方問題

撞擊力會因空氣阻力、飛沫破裂及噴霧擴散而隨距離迅速減弱。對於大多數工業清潔噴嘴，衝擊力大致遵循如下關係：

距離撞擊力 = （原點撞擊力）×（1 / 距離²）

這種反平方關係意味著距離加倍會使撞擊力降至原值的25%。實際上，噴嘴在3英尺處提供20 PSI衝擊，但在6英尺距離僅能提供5 PSI——對於輕質土壤來說足夠，但對於中度或重度污染則不足。

旋轉式儲罐清洗噴嘴會因噴射旋轉而產生額外損失。每次噴射流掃過某個點，停留時間通常為0.1至0.3秒，視旋轉速度而定。對於頑固的土壤，你需要在短暫接觸時產生足夠的衝擊力來破壞土壤黏結。

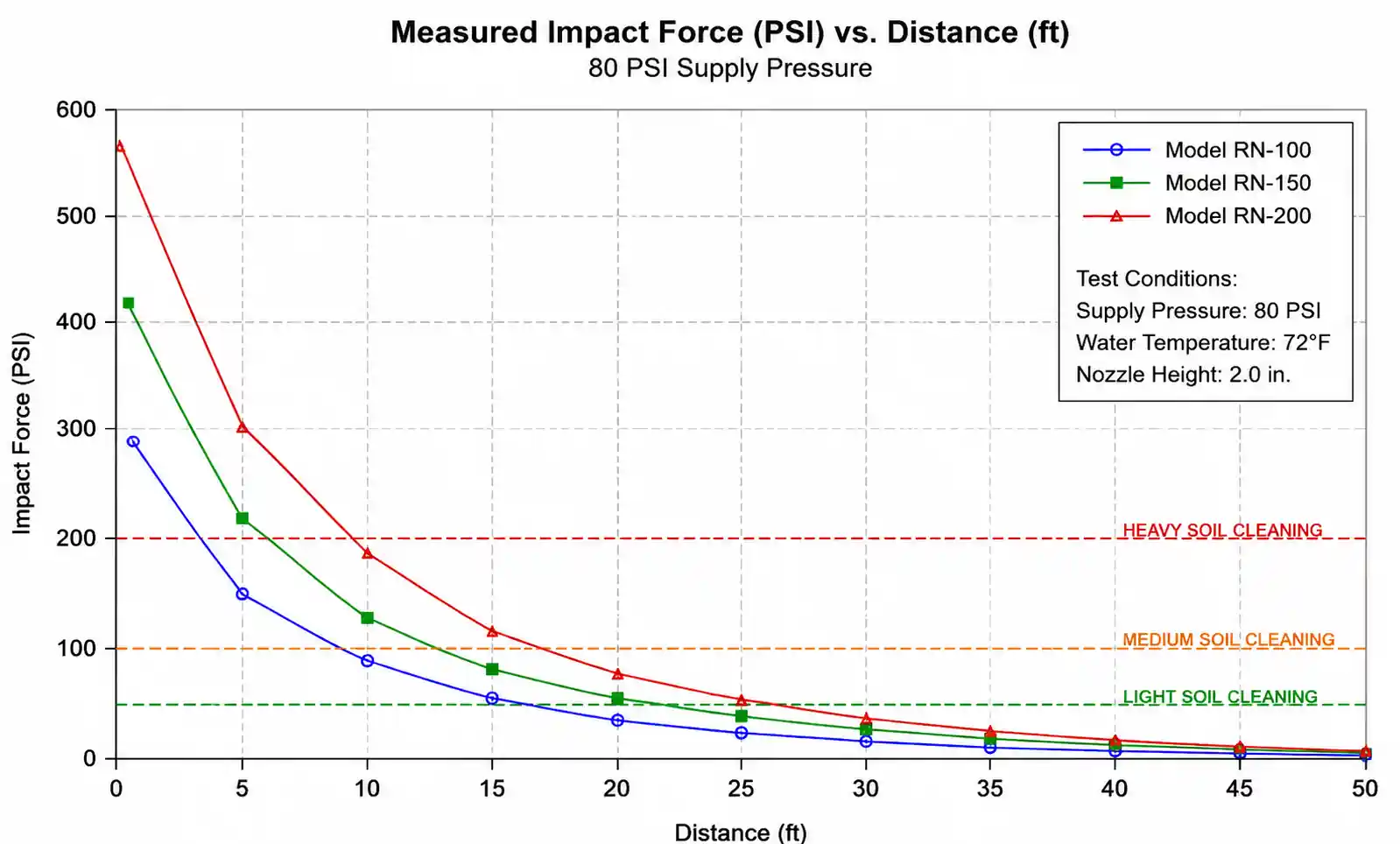

![1-衝擊力與距離圖]（https://www.nozzle-intellect.com//uploads/1-impact-force-vs-distance-graph.webp）

2.3 噴嘴類型與清潔半徑特性

不同的噴嘴設計會產生根本不同的清潔半徑特性：

旋轉槽清潔噴嘴（噴球、旋轉噴射頭）

• 通常可達到3至15英尺的清潔半徑，視壓力與設計而定
• 自旋轉模型在距離上相較於靜態噴射球保持更高的衝擊力
• 最適合需要360°覆蓋的密閉容器、儲槽、反應爐

高衝擊扁平風扇噴嘴

• 在線性應用中達到2–8英尺的清潔半徑
• 與全錐體設計相比，單位面積產生更高的衝擊力
• 適合輸送帶清洗、表面準備、零件洗滌隧道

滿錐噴嘴

• 清潔半徑為1至6英尺，視噴霧角度與壓力而定
• 均勻分布，但周邊衝擊力較低
• 適合浸水清洗、淬火、泛水清洗應用

一個常見錯誤是假設所有流速和壓力相同的噴嘴都能提供相同的清潔效果。實際上，40 GPM、100 PSI 的高衝擊平扇在 5 英尺距離清潔效果會比相同流量和壓力下的寬角全錐形風扇更有效，因為扁平風扇將流量集中到較小的衝擊區。

3.有效清潔半徑背後的物理原理

3.1 衝擊力計算

水射流所產生的衝擊力可透過以下方法估算：

F = （ρ × Q × V） / A

其中：

• F = 衝擊力（N 或 lbf）
• ρ = 流體密度（kg/m³ 或 lb/ft³）
• Q = 體積流量（m³/s 或 GPM）
• V = 噴射速度（m/s 或 ft/s）
• A = 撞擊面積（m² 或 in²）

對於標準條件和典型噴嘴幾何形狀的水，簡化為：

撞擊力（PSI）≈ 0.0525 × P × （d₀/d）²

其中：

• P = 供應壓力（PSI）
• d₀ = 噴嘴孔徑（英吋）
• d = 噴嘴距離（英尺）

此公式假設有一個相干噴流。對於產生液滴而非固體流的噴嘴，衝擊力的退化速度比公式預測的還快，尤其是在3至4英尺以內。

3.2 減少有效清潔半徑的因素

根據我們的現場數據與實驗室測試，以下因素在理論計算之外大幅減少清潔半徑：

噴霧角度 較寬的噴射角度（>60°）可將水流分散到更大範圍，降低衝擊力密度。在槽類清洗應用中，當從40°噴射流轉為80°噴射時，通常會減少15–25%的有效清潔半徑。

流體黏度 高黏度清洗劑（>100 cP）能更長時間維持噴射相干性，但在相同壓力下以較低速度離開噴嘴。淨效果：相較於水，清潔半徑減少10–20%。

壓力變化 大多數清潔系統在泵浦排出與噴嘴入口之間因管路摩擦及接頭而產生5–15%的壓降。設計為100 PSI噴嘴壓力的系統，在實際操作條件下可能僅能提供85 PSI，導致清潔半徑減少15–20%。

噴嘴磨損 隨著噴嘴磨損，孔徑增大，噴霧圖案會退化。在使用磨蝕土壤500至1000小時後，我們通常測量因噴射破碎及流量增加，遠距衝擊力減少20–30%。

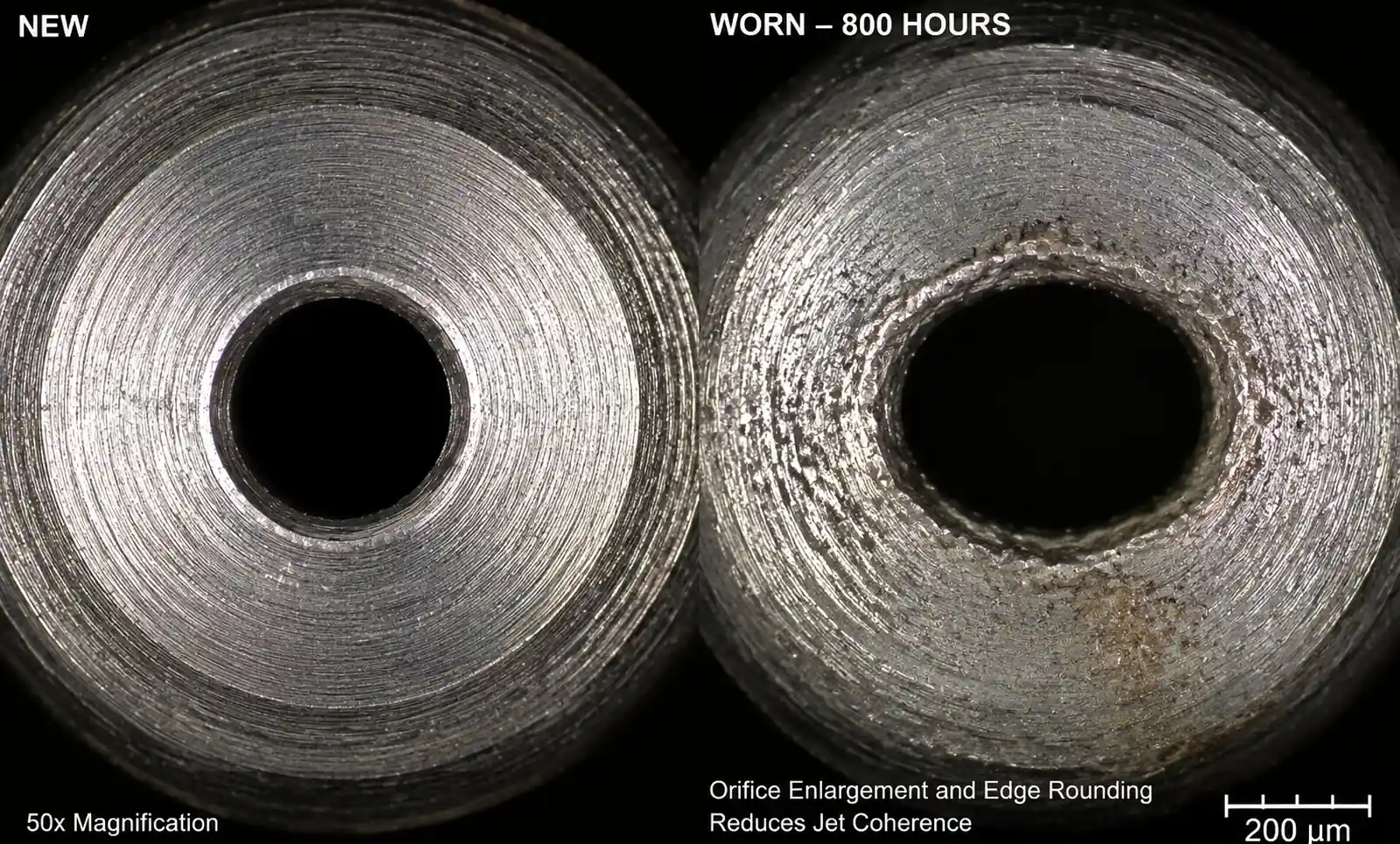

![2-磨損與新噴嘴孔]（https://www.nozzle-intellect.com//uploads/2-worn-vs-new-nozzle-orifice.webp）

3.3 最低停留時間要求

清潔半徑假設有足夠的停留時間——也就是噴霧影響每個表面的時間長度。旋轉式罐清洗噴嘴的停留時間取決於旋轉速度及噴射數：

停留時間（秒）=（射流數量×射流寬度）/（2π ×距離×旋轉速度）

大多數工業土壤需要0.1至0.5秒的撞擊才能脫落。旋轉噴嘴旋轉速度超過100轉/分鐘，常因其理論最大半徑無法有效清潔，因為滯留時間低於清除土壤所需的門檻，即使瞬間衝擊力足夠。

4.逐步調整噴嘴尺寸，適用於您的應用

4.1 定義您的清潔需求

在選擇任何噴嘴前，請記錄以下關鍵參數：

1. 土壤類型與附著強度：輕、中、重？新鮮還是乾的？可溶性還是需要機械作用？
2. 幾何形狀：槽直徑、高度、形狀（圓柱形、長方形、複雜內部結構）
3. 覆蓋要求：全360°覆蓋，還是針對特定區域？
4. 循環時間：每個循環可用的清潔時間
5. 水可用性：噴嘴入口處可用的流量與壓力
6. 溫度：清潔液溫度會影響黏度及土壤溶解度

在許多情況下，土壤類型是限制因素。對於直徑20英尺的槽，輕質殘留物可能只需一個噴嘴，重礦物則需三到四個噴嘴，且壓力相同。

4.2 確定所需衝擊力

以下指引作為起點，然後以實際土壤樣本驗證：

土壤類型	所需衝擊力	範例
輕質土壤，新鮮殘留物	3–7 PSI	糖分溶液、新鮮食物殘渣、水溶性化學物質、輕微粉塵
中質土壤，過程殘渣	8–15 PSI	植物油、乾食品、製程殘渣、墨水、輕質
重質土壤，烘烤或聚合	15–30 PSI	烘烤碳沉積物、礦物尺度、聚合油、黏著劑
極端土壤	30–50+ PSI	重垢、焦炭、硬化聚合物（可能需要高衝擊的長矛系統）

這些數值假設有加熱清潔劑（120–160°F）及足夠的停留時間。冷水清洗通常需要30–50%更高的衝擊力，才能達到相同的土壤清除效果。

4.3 計算最大清潔半徑

重新排列衝擊力公式以求得最大距離：

最大半徑（英尺）= d₀ × √（0.0525 × P / F_required）

其中：

• d₀ = 噴嘴孔徑（英吋）
• P = 噴嘴入口供氣壓力（PSI）
• F_required = 土壤所需的最小衝擊力（PSI）

對於具有0.25英吋孔徑的旋轉噴射頭噴嘴，在100 PSI壓力下運作，針對需要10 PSI衝擊的中質土壤：

最大半徑 = 0.25 × √（0.0525 × 100 / 10） = 0.25 × √0.525 = 0.25 × 0.725 = 0.18 英尺

等等——這看起來太小了。此公式適用於實心噴嘴;旋轉式儲槽清潔噴嘴採用專用的高效率噴射設計，顯著擴大有效半徑。針對這些設計，製造商會根據實際土壤移除測試提供經驗導出的清潔半徑圖表。

4.4 使用具備適當安全係數的製造商資料

大多數知名噴嘴製造商提供來自標準化土壤測試的清潔半徑數據。這些數值通常較保守，但我們建議額外加設20–30%的安全係數以考量：

• 管路系統中的壓力損失
• 土壤表面附著力的變化
• 噴嘴磨損與服役壽命
• 旋轉速度對停留時間的影響

如果製造商的圖表顯示輕質土壤在80 PSI下有10英尺的清潔半徑，設計系統時可假設最大半徑為7至8英尺，以確保性能一致。

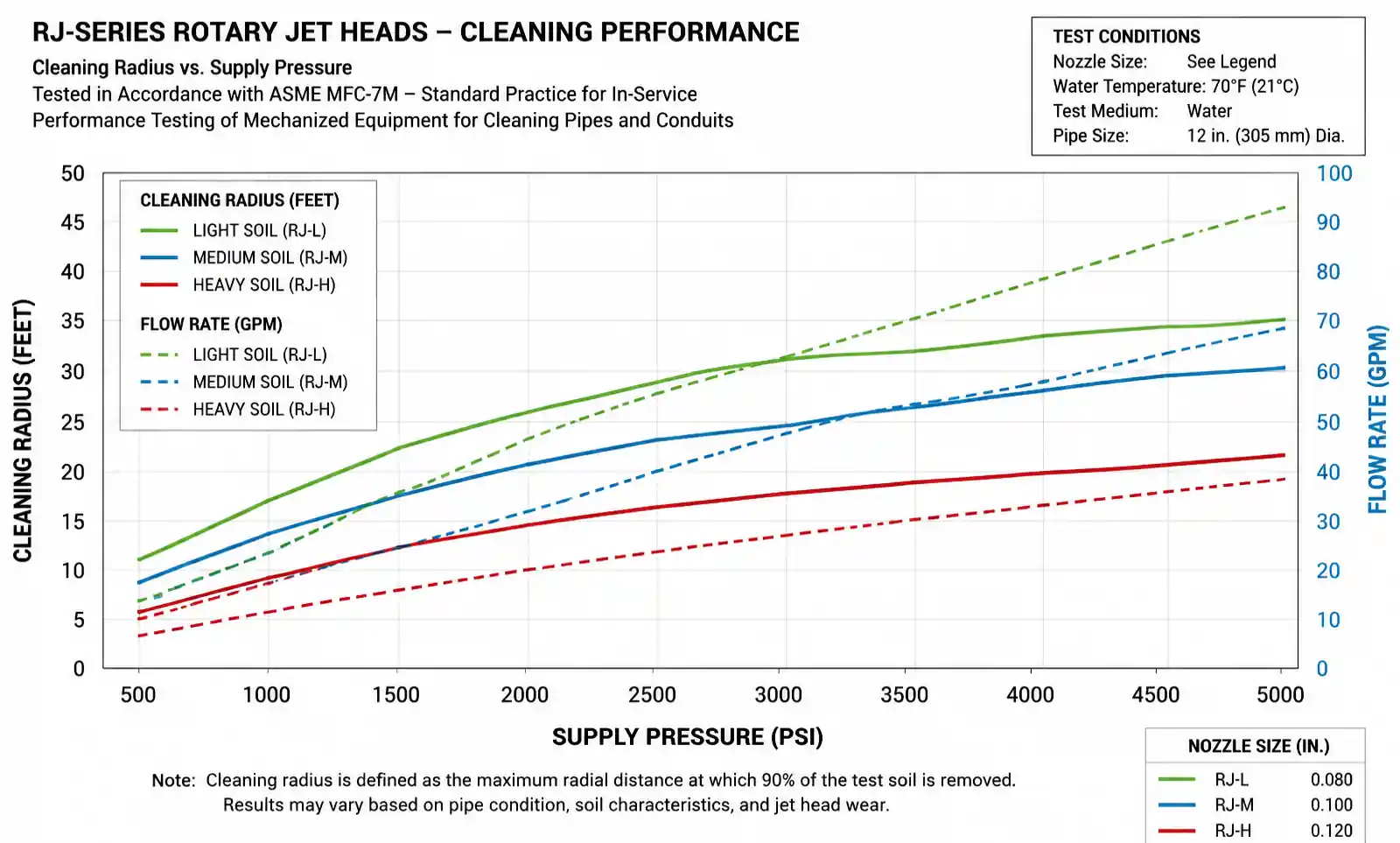

![3-製造商清潔半徑圖]（https://www.nozzle-intellect.com//uploads/3-manufacturer-cleaning-radius-chart.webp）

5.範例範例：槽體清潔系統設計

5.1 系統需求

應用： 清潔用於植物油加工的圓柱形不鏽鋼儲槽 水槽尺寸： 直徑16英尺×高20英尺 土壤類型： 植物油殘留（中等土壤，需10–12 PSI衝擊力） 清潔溫度： 150°F 可用壓力： 泵端壓力 100 PSI，損失後噴嘴估計 85 PSI 週期時間目標： 最多15分鐘

5.2 步驟1：選擇噴嘴類型

對於需要全內部覆蓋的圓柱形儲槽，旋轉儲槽清潔噴嘴是合適的選擇。考慮到直徑16英尺且土壤中等，我們需要以下其中之一：

• 一個中心安裝噴嘴，具有足夠清潔半徑可觸及牆壁（最小8英尺半徑），或
• 多個噴嘴，設置以提供重疊覆蓋

檢查85 PSI旋轉噴射噴嘴雲頭的製造商資料：

• RJ-500 型號：6英尺清潔半徑，適用於中質土壤，壓力 80 PSI，流量 30 GPM
• RJ-800型：中質土壤10英尺清洗半徑，壓力80 PSI，流量50 GPM

5.3 步驟2：確定噴嘴數量與位置

使用半徑10英尺、80 PSI，我們可預期約10英尺半徑、85 PSI：

中心安裝配置： 10英尺半徑 × 2 = 20英尺直徑覆蓋，超過我們16英尺的油箱直徑。一台中央安裝的RJ-800應能提供足夠的覆蓋範圍。

然而，應用我們的20%安全係數：有效半徑 = 10英尺 × 0.80 = 8英尺。覆蓋直徑 = 16 英尺，完全符合槽徑，且無壓力變化或磨損餘地。

替代方案：雙噴嘴配置，使用RJ-500噴嘴，位於中心外5英尺處，兩側：

• 每個噴嘴覆蓋6英尺半徑
• 從偏離中心5英尺的位置，它們會到達牆壁（3英尺）並在中心重疊
• 總流量 = 60 GPM 對比單噴嘴 50 GPM
• 若其中一個噴嘴部分堵塞，提供備援

建議： 使用兩個偏置配置的 RJ-500 噴嘴，以提升可靠性與覆蓋均勻性，儘管流量需求略高。

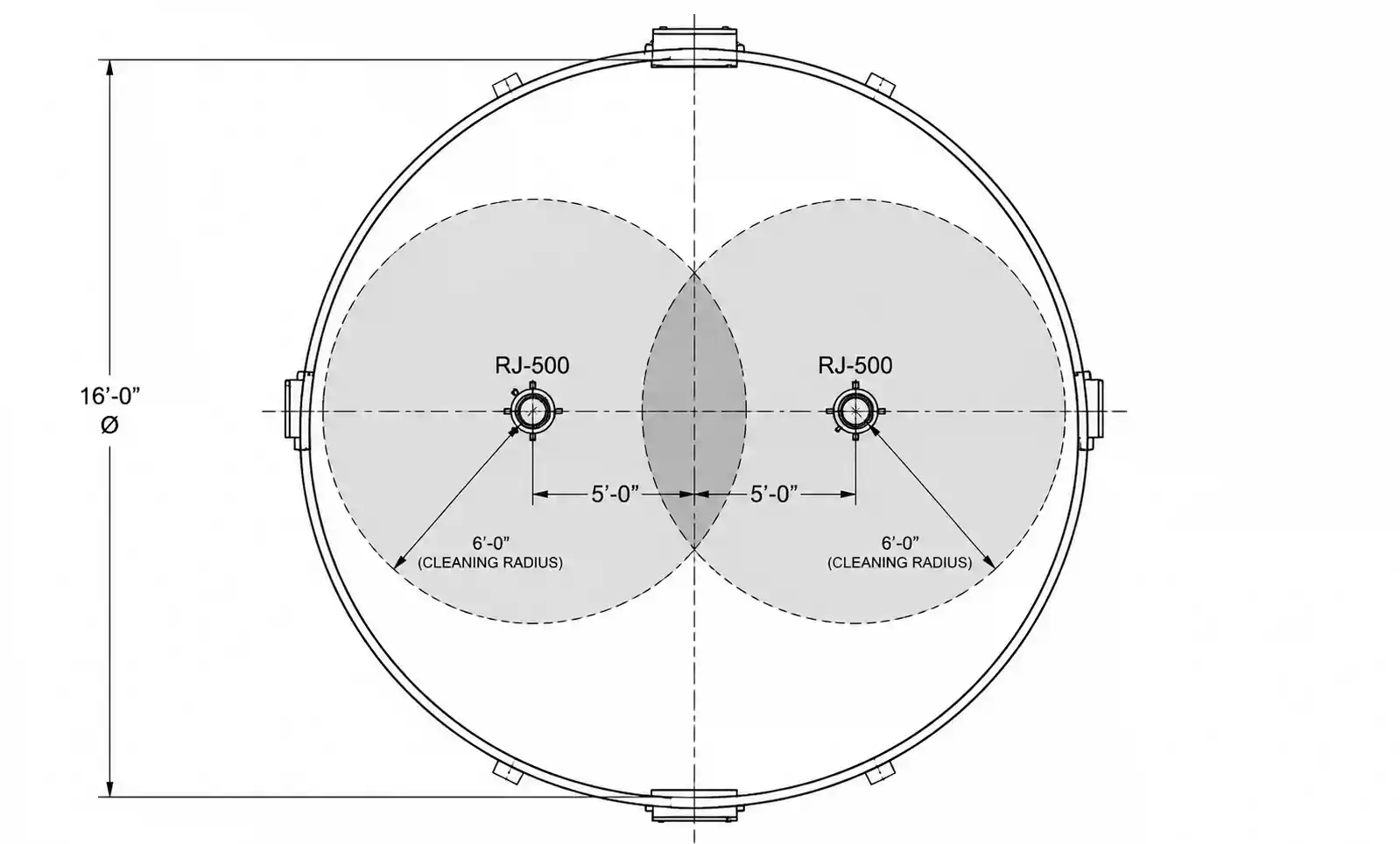

![4-雙噴嘴-油箱覆蓋圖]（https://www.nozzle-intellect.com//uploads/4-dual-nozzle-tank-coverage-diagram.webp）

5.4 步驟 3：驗證週期時間

兩個 RJ-500 噴嘴以典型 40–60 轉速旋轉：

• 水槽牆上的每個點每1至1.5秒受到一次衝擊
• 在15分鐘週期內，每個地點接收600至900次撞擊
• 對於介質土壤，溫度為150°F且化學濃度適中，能提供極佳的清潔效果

對於頑固的殘留物或較低溫度，可能需要將循環時間延長至20至25分鐘。

5.5 系統設計摘要

參數	價值
噴嘴模型	RJ-500（數量：2）
操作壓力	噴嘴入口處85 PSI
總流量	60 GPM
每噴嘴清潔半徑	6英尺（含安全係數）
安裝位置	偏心5英尺，兩側相對
旋轉速度	50轉
週期時間	15–20分鐘
覆蓋範圍	100% 重疊區域

6.常見的尺寸錯誤及避免方法

6.1 錯誤 #1：將濕潤半徑與清潔半徑混淆

問題所在： 許多工程師看到噴霧會濺到遠牆，便以為正在進行清潔。實際上，低衝擊的水滴可能會在不去除土壤的情況下濕潤表面。

修正方法： 尺寸請始終根據衝擊力需求決定，而非視覺噴霧距離。在最大設計距離下，對實際土壤進行驗證測試。

6.2 錯誤 #2：忽略供水系統中的壓力損失

問題： 設計100 PSI泵排放壓力時，未考慮管路、配件、閥門及旋轉接頭造成的10–20 PSI損失。噴嘴僅承受80–85 PSI，清潔半徑減少15–20%。

修正方法： 利用壓力降公式或測量計算噴嘴入口處的實際壓力。設計時一定要以噴嘴入口壓力為基準，而不是泵排出壓力。

6.3 錯誤 #3：為臨終表現而少於人手

問題： 為全新、未磨損的狀態調整噴嘴尺寸。使用500小時後，磨損的孔洞和噴霧模式退化會使有效清潔半徑減少20–30%，導致清潔不完全。

修正方法： 計算所需清潔半徑時，應套用1.2–1.3×的磨損因子，或根據流量測量制定預防性更換時程。

6.4 錯誤 #4：過度依賴流量

問題所在： 根據「X GPM/平方英尺表面積」的經驗法則選擇噴嘴，忽略了衝擊力、壓力與距離之間的基本關係。

修正方法： 流量是由壓力和孔口大小決定的，而非主要設計輸入。先從所需的衝擊力和清潔半徑開始，然後決定達成這些參數所需的壓力與噴嘴設計。

6.5 錯誤 #5：停留時間不足

問題： 使用高速旋轉噴嘴（>100 RPM），這些噴嘴掃過每個點時過快，無法將頑固的土壤沖走，儘管瞬間衝擊力足夠。

修正方法： 根據旋轉速度和噴射寬度計算實際停留時間。對於中重土壤，目標是每轉至少0.2–0.3秒的衝擊。

錯誤	對清潔的影響	預防
混淆濕潤半徑與清潔半徑	30–50%的表面未被充分清潔	使用撞擊力計算，而非目視噴射距離
忽略壓力降	覆蓋範圍減少15–25%	測量或計算實際噴嘴入口壓力
未考慮磨損	清潔持續6至12個月後逐漸失敗	設計壽命末期績效，建立PM排程
過度依賴流量	儘管流量高	設計基於撞擊力與距離，而非流動的經驗法則
停留時間不足	頑固土壤清理不一致	驗證旋轉速度是否提供足夠的接觸時間

7.現場驗證與效能測試

7.1 安裝前測試

在決定安裝完整系統之前，我們強烈建議先進行驗證測試：

噴灑模式驗證 在設計壓力下安裝噴嘴，並使用塗有目標土壤的測試面板測量實際清潔半徑。在噴嘴間隔（每2英尺）放置面板，並執行定時清潔循環。檢查面板以確定完全移除土壤的最大距離。

壓力驗證 在噴嘴入口處安裝壓力表，以驗證實際操作壓力是否符合設計假設。若測得壓力低於設計 5% 以上，請在繼續前識別並修正限制源。

7.2 安裝後驗證

系統啟用後：

目視檢查 第一次清理後，檢查整個內部表面是否有殘留土壤。特別注意最大清潔半徑的周邊——這是故障最先出現的地方。

流量監測 測量並記錄設計壓力下的基準流量。這會成為你偵測噴嘴磨損或堵塞的參考。當流量比基準值增加超過10%時，通常需要更換噴嘴。

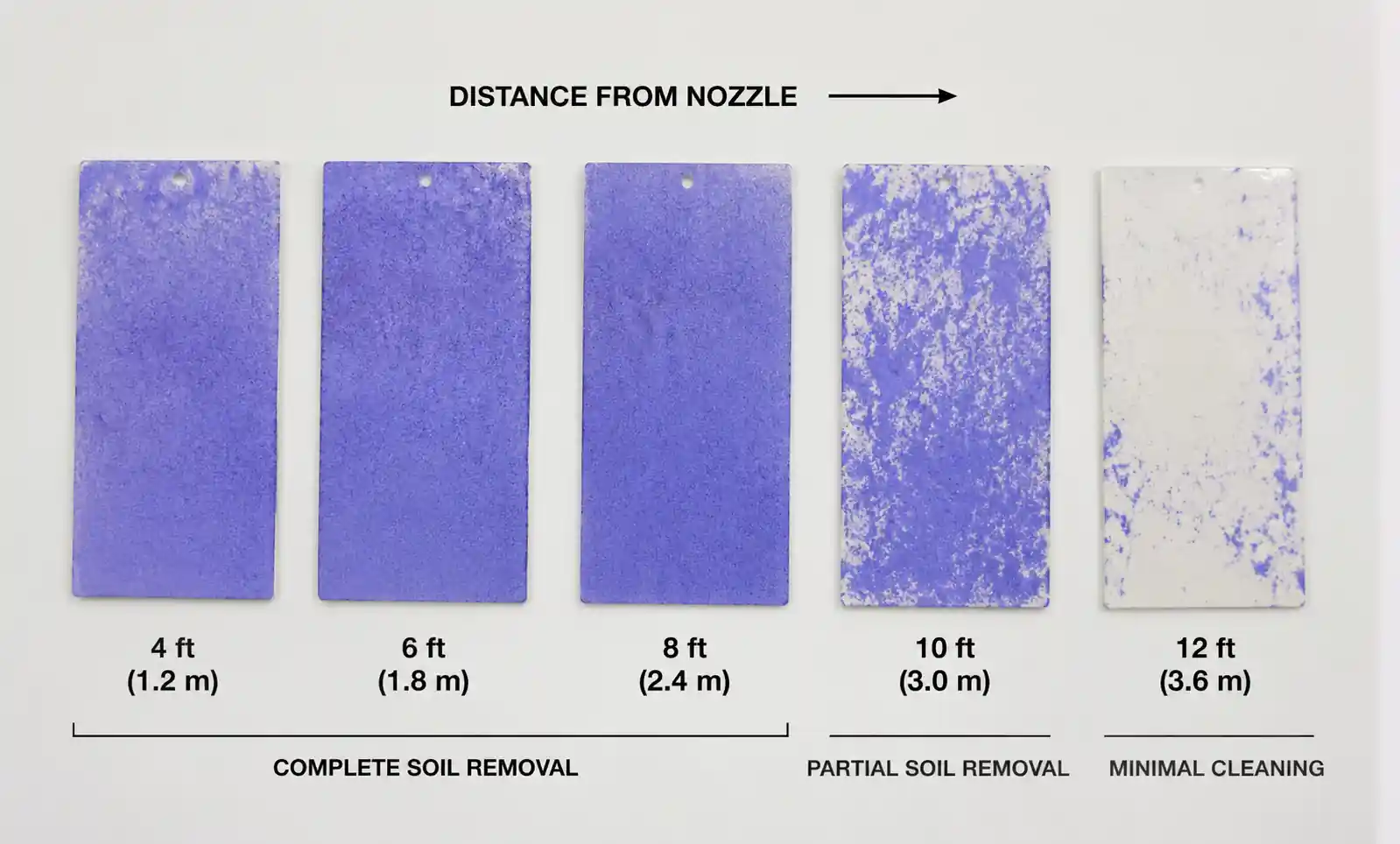

![5-水敏感紙張測試結果]（https://www.nozzle-intellect.com//uploads/5-water-sensitive-paper-test-results.webp）

7.3 持續績效監控

建立預防性維護計畫：

1. 每週： 目視檢查清潔後的表面是否有殘留痕跡
2. 每月： 流量測量與基線比較
3. 季度刊： 噴嘴入口壓力檢查
4. 每年： 噴嘴拆卸及檢查是否有磨損、刮痕或損壞

在磨料作業（礦物漿液、含懸浮固體的廢水）中，噴嘴壽命可短至500至1000小時。在這些應用中，改用碳化物或陶瓷噴嘴尖端可延長壽命5至10×，但初期成本較高。

8.常見問題

Q：清潔半徑會隨壓力改變嗎？

答：清潔半徑隨壓力的平方根增加。如果你把壓力從50 PSI加倍到100 PSI，清潔半徑大約會增加1.41×（√2），而不是2×。這是因為衝擊力與壓力成正比，但衝擊力衰減至閾值的距離遵循平方根關係。

Q：我可以用多個較小的噴嘴代替一個大噴嘴嗎？

答：是的，這通常能提供更好的報導一致性與冗餘性。多個覆蓋模式重疊的噴嘴確保無盲點，且即使其中一個噴嘴部分堵塞，也能持續運作。這樣的取捨是系統複雜度與管線成本增加。

Q：清潔半徑和噴灑範圍有什麼不同？

答：噴霧距離是指飛沫在落下或完全擴散前所傳播的最大距離。清潔半徑是指在衝擊力足以移除目標土壤的較短距離內。清潔半徑通常為噴霧範圍的30–60%，視噴嘴設計及土壤類型而定。

Q：我該如何考慮水族箱內部阻擋噴霧覆蓋的情況？

答：隔板、線圈、攪拌器及其他內部元件會造成單一噴嘴無法觸及的陰影區域。選項包括：（1） 使用多個噴嘴，分別定位以從不同角度提供覆蓋，（2） 安裝可深入陰影區域的長矛式噴嘴，或 （3） 設計可拆卸內部零件，確保清潔時能清晰進入。

Q：我需要增加垂直面的清潔半徑，而不是水平面嗎？

答：通常不會。重力有助於在垂直及上方表面進行清除，因為被沖落的土壤會向下流動。然而，水平表面（尤其是地板和底部）可能需要增加10–15%的衝擊力，因為被移落的土壤必須被搬走，而非直接掉落。

Q：如果我超過建議的最大壓力會怎樣？

答：非常高的壓力（大多數工業清潔應用為>150 PSI）會導致過度霧化和霧化，這實際上會減少遠距離的衝擊力，因為噴霧會分解成細小的水滴，迅速失去動量。每種噴嘴設計都有其最佳壓力範圍;超過這個標準只會浪費能源和水，卻無法改善清潔效果。

![6-壓力與霧化效應]（https://www.nozzle-intellect.com//uploads/6-pressure-vs-atomization-effect.webp）

9.結論與後續行動

根據清潔半徑正確調整噴嘴尺寸，是有效且高效率的清潔系統設計的基礎。請記住的關鍵原則：

1. 影響力，而非噴灑距離決定清潔效果。 設計時應依照特定土壤類型所需的閾值力。

2. 清潔半徑隨距離迅速下降。 應套用適當的安全係數，以考量壓力損失、噴嘴磨損及實際環境差異。

3. 在承諾前先驗證。 在設計距離使用實際土壤的測試面板，可避免昂貴的錯誤與系統重新設計。

4. 長期監控表現。 建立基準測量並追蹤退化情況，以便在清潔失敗發生前安排預防性維護。
