使用平面噴嘴清潔表面：最佳實務

工業表面清潔作業約佔製造設施總用水量的15-25%。研究顯示，優化過的平面噴嘴系統可將清潔時間縮短高達60%，同時比傳統圓形噴射方式減少40-50%的用水量。對於管理輸送帶清潔、零件洗滌或連續表面處理的製程工程師來說，了解平面噴嘴的選擇與部署，直接影響營運效率與資源成本。

在今天的文章中，我們將說明平面噴嘴在表面清潔應用中的技術特性，比較不同風扇噴霧配置的性能參數，並提供噴嘴選擇、定位與系統優化的工程最佳實務。本指南將協助您設計高效的表面清潔系統，確保效果一致，同時減少用水與化學品的消耗。

什麼是平面噴嘴？

平面噴嘴是精密設計的噴霧裝置，能產生橢圓形或矩形噴霧圖案，將液體以扇形分布於線性表面。噴嘴設計採用精密加工的孔口，將液體流塑成平坦的扇形圖案，噴霧角度通常介於15°至110°之間。

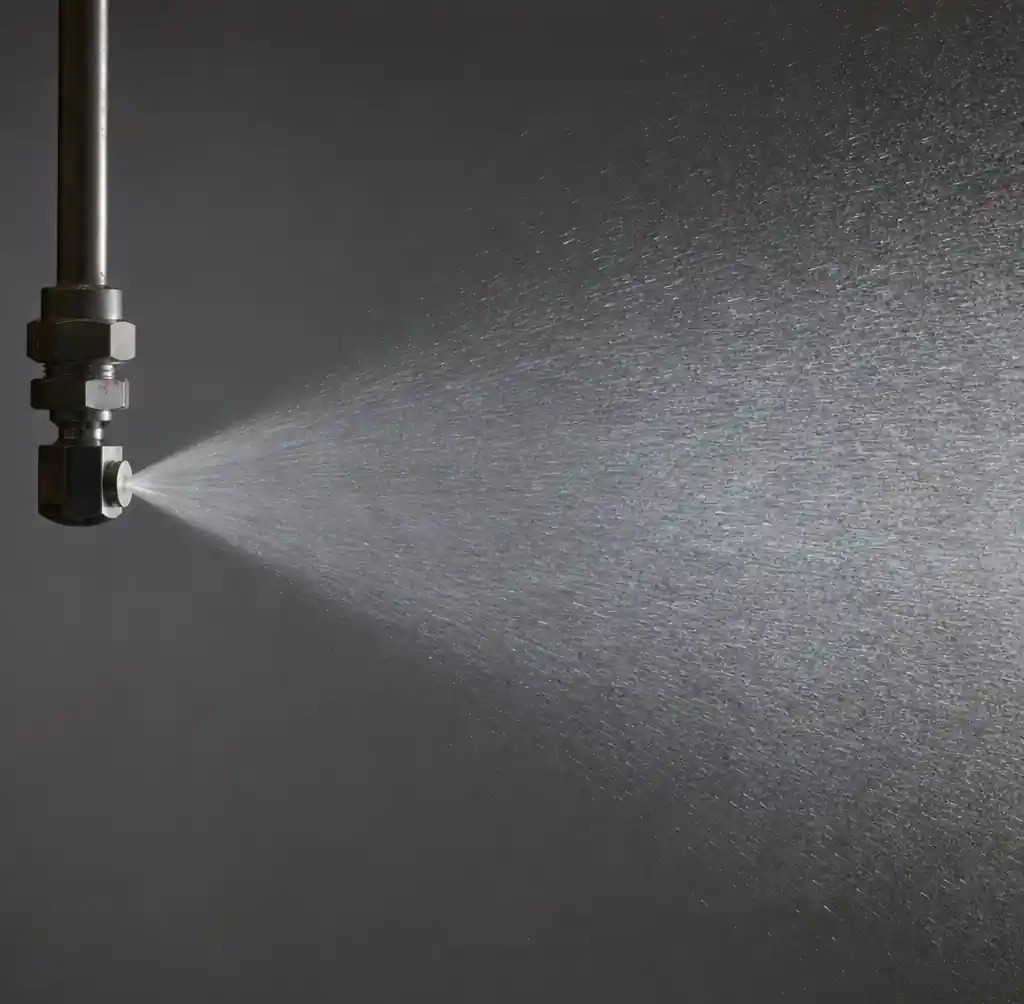

![1-平面噴嘴風扇模式示範（1）]（https://www.nozzle-intellect.com//uploads/1-flat-spray-nozzle-fan-pattern-demonstration（1）.webp） 平面噴嘴產生橢圓形風扇圖案以清潔表面

噴霧模式由濃縮的液片組成，沿噴霧軸線均勻覆蓋，同時保持垂直於流向的受控寬度。這種幾何結構使平面風扇噴嘴非常適合需要線性覆蓋的應用，如輸送帶清潔、連續網膜塗層、零件沖洗及表面處理作業。

您可以指定平面噴嘴，適用於任何需要線性表面覆蓋、精確噴霧位置及有效液體利用的應用。這些噴嘴在連續清潔平面或圓柱形表面時，表現優於全錐形或圓形噴嘴。

平面噴嘴類型用於表面清潔

標準平扇噴嘴

標準平扇噴嘴產生錐形噴霧分布，液體濃度最高於中心，向邊緣逐漸減少。噴霧模式在噴霧寬度的中心50%內，將約60-70%的總流量提供，形成橫跨風扇寬度的鐘形分布曲線。

這些噴嘴在20至100 psi（1.4至7 bar）壓力下有效運作，噴霧角度可從15°到110°。衝擊力依壓力與孔口大小而異，從中等到高不等，使標準平扇適合一般表面沖洗、基本清潔及塗層應用，因為這些應用對端對邊緣的均勻性並非關鍵。

你可以在水果和蔬菜清洗、各階段之間的輸送帶清潔，以及在更密集清潔步驟前進行沖洗前的操作中使用標準平扇噴嘴。

![2-標準平扇噴嘴特寫（1）]（https://www.nozzle-intellect.com//uploads/2-standard-flat-fan-nozzle-closeup（1）.webp） 標準平噴嘴搭配錐形噴霧分布

即使是扁平的風扇噴嘴（均勻分布）

即使是平面風扇噴嘴，也具備先進的內部葉片幾何設計，能在整個噴霧寬度上均勻分布液體。這些噴嘴從一邊到另一端提供穩定的衝擊力與液體體積，噴霧寬度的80%分布變化通常低於±10%。

均勻噴霧模式消除了標準扁扇中心分布，確保整個覆蓋區域的清潔表現一致。當多個噴嘴重疊以形成連續覆蓋時，此特性尤為關鍵，因為均勻分布可防止清潔縫隙及過度施用區域。

工程測試顯示，即使是平面風扇噴嘴，在需要多個重疊噴霧區域的應用中，也比標準平面風扇減少25-35%的化學品消耗。您也應指定扁平風扇噴嘴，用於精密清潔作業、藥品設備清洗、食品加工表面衛生，以及任何直接影響產品品質或法規遵循的持續覆蓋範圍。

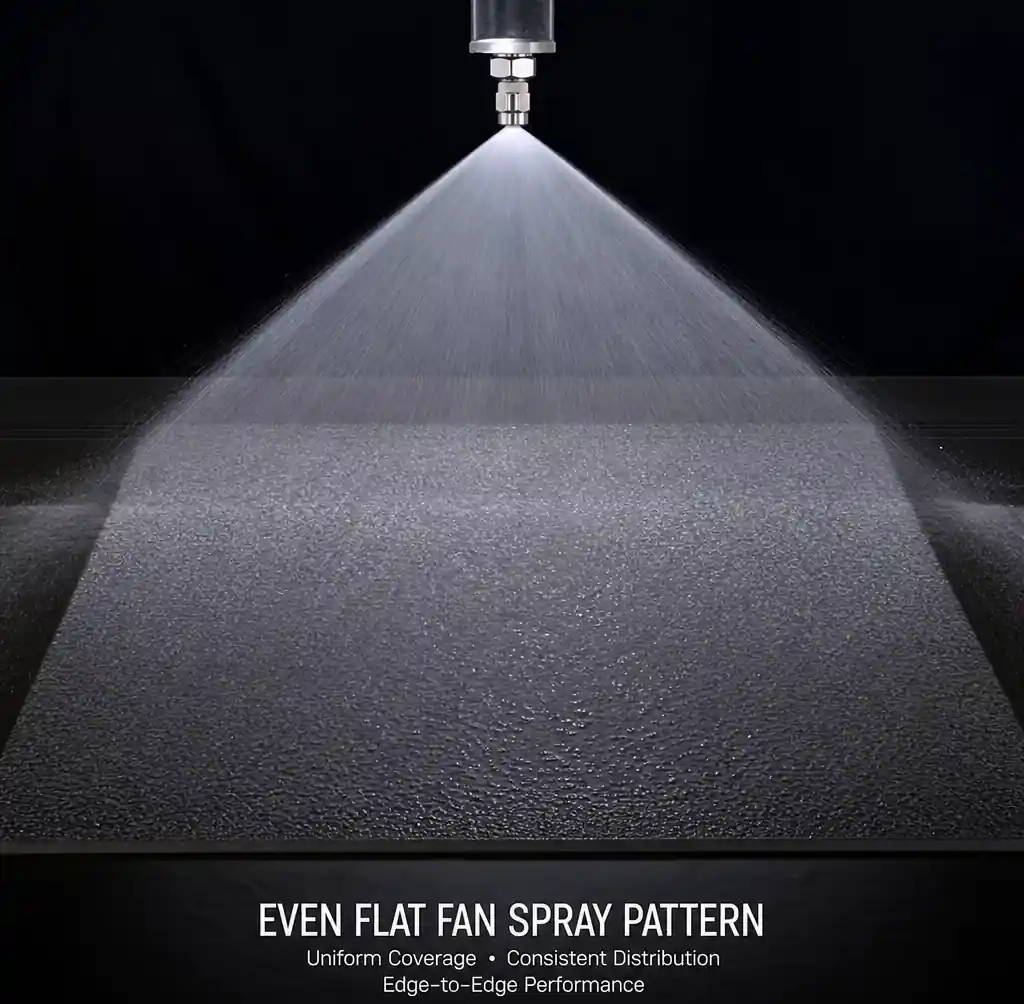

![3-偶-平扇-噴嘴-均勻覆蓋率（1）]（https://www.nozzle-intellect.com//uploads/3-even-flat-fan-nozzle-uniform-coverage（1）.webp） 甚至平面風扇噴嘴展示均勻噴霧分布

廣角平面噴嘴

廣角平面噴嘴可產生80°至110°的噴霧圖案，能在相對短的噴霧距離內提供廣泛覆蓋。這些噴嘴在安裝高度為150-250毫米時，噴霧寬度達300-500毫米，非常適合空間有限的安裝及需要最大覆蓋範圍且安裝位置有限的應用。

寬大的噴射角度減少了完整覆蓋表面所需的噴嘴數量，簡化系統設計並降低硬體成本。然而，較高的噴射角度使得在等壓下相較窄角噴嘴產生的衝擊力較低，這會影響嚴重髒污表面的清潔效率。

你可以指定廣角平面風扇，適用於櫥櫃墊圈中零件清洗、隧道輸送帶清潔及表面處理作業等空間有限、噴嘴位置不佳的應用。

平面噴嘴性能參數

了解關鍵性能參數有助於精確選擇噴嘴與系統設計。以下規範直接影響清潔效能與營運效率。

流量與壓力關係

平噴噴嘴流量與壓力的平方根關係：將操作壓力加倍，流量約增加41%。此關係影響液體消耗及噴霧特性，包括液滴大小與衝擊力。

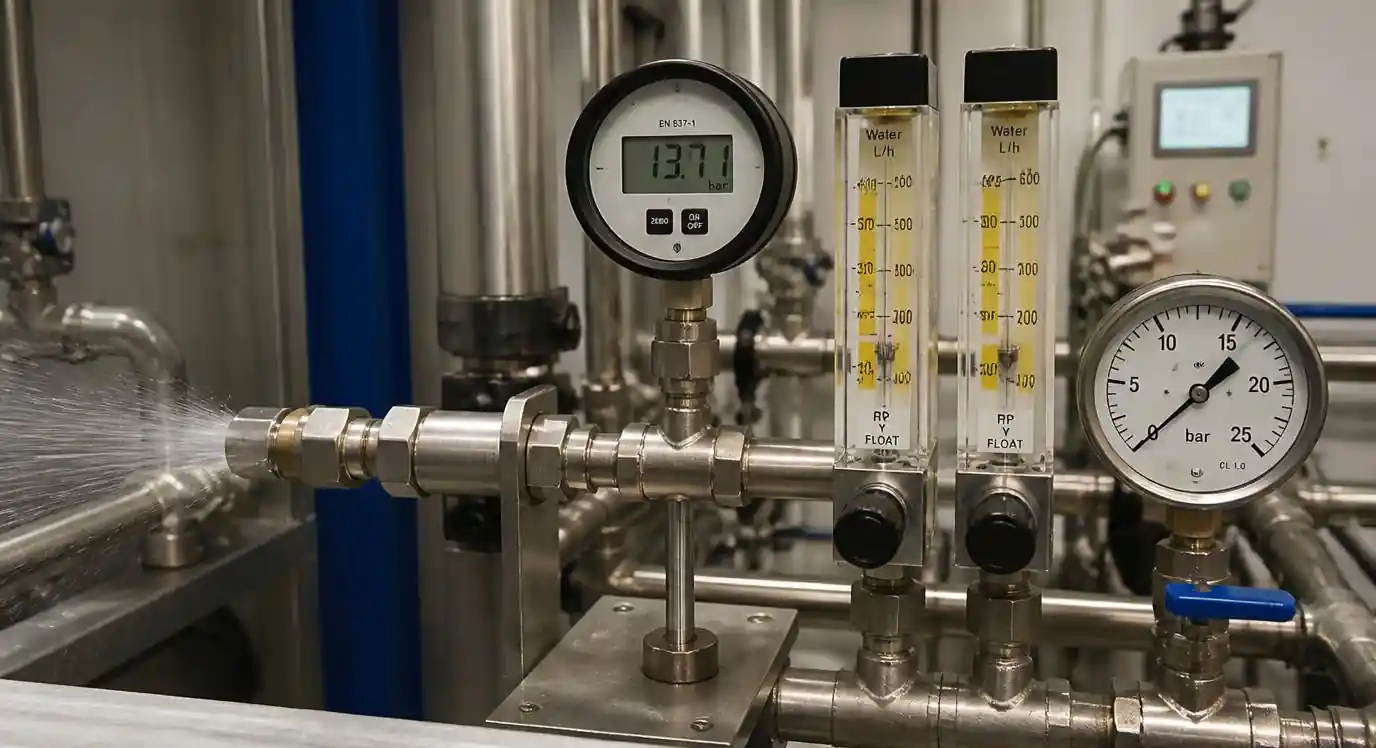

![4-壓力-流量-關係-測試（1）]（https://www.nozzle-intellect.com//uploads/4-pressure-flow-rate-relationship-testing（1）.webp） 壓力表與流量計顯示噴嘴性能測試

對於典型的1/4吋平面噴嘴，壓力為40 psi（2.8 bar），流量範圍為0.3至0.8 GPM（1.1至3.0 LPM），視孔口大小而定。將壓力提高至100 psi（7 bar）時，相同噴嘴的流量提升至0.5至1.3 GPM（1.9至4.9 LPM）。您應該根據目標表面覆蓋率、輸送帶速度及土壤負載來計算系統流量需求，以決定適當的噴嘴選擇與操作壓力。

噴霧角度與覆蓋範圍

噴射角度決定了在特定安裝距離下的覆蓋寬度。有效噴霧寬度遵循切線關係：寬度 = 2 ×曬×距離（角度/2）。對於一個65°平面噴嘴，距地面300毫米，噴霧寬度約為380毫米。

選擇合適的噴霧角度需要在覆蓋寬度與衝擊力之間取得平衡。較寬的噴霧角度可提供更大的覆蓋範圍，但液體分布範圍更大，降低單位表面積的衝擊力。較窄的角度能將流量集中於較小的寬度，增加衝擊力，但若要完全覆蓋，則需要更多噴嘴或較慢的輸送帶速度。

工程實務建議大多數工業清潔應用的安裝距離為150-400毫米，噴霧角度為40°至80°，以達到100-600毫米的有效噴霧寬度。你應該確認噴霧圖案在接觸表面前已經完全形成，這需要根據噴霧角度和噴嘴設計，至少保持50-100mm的距離。

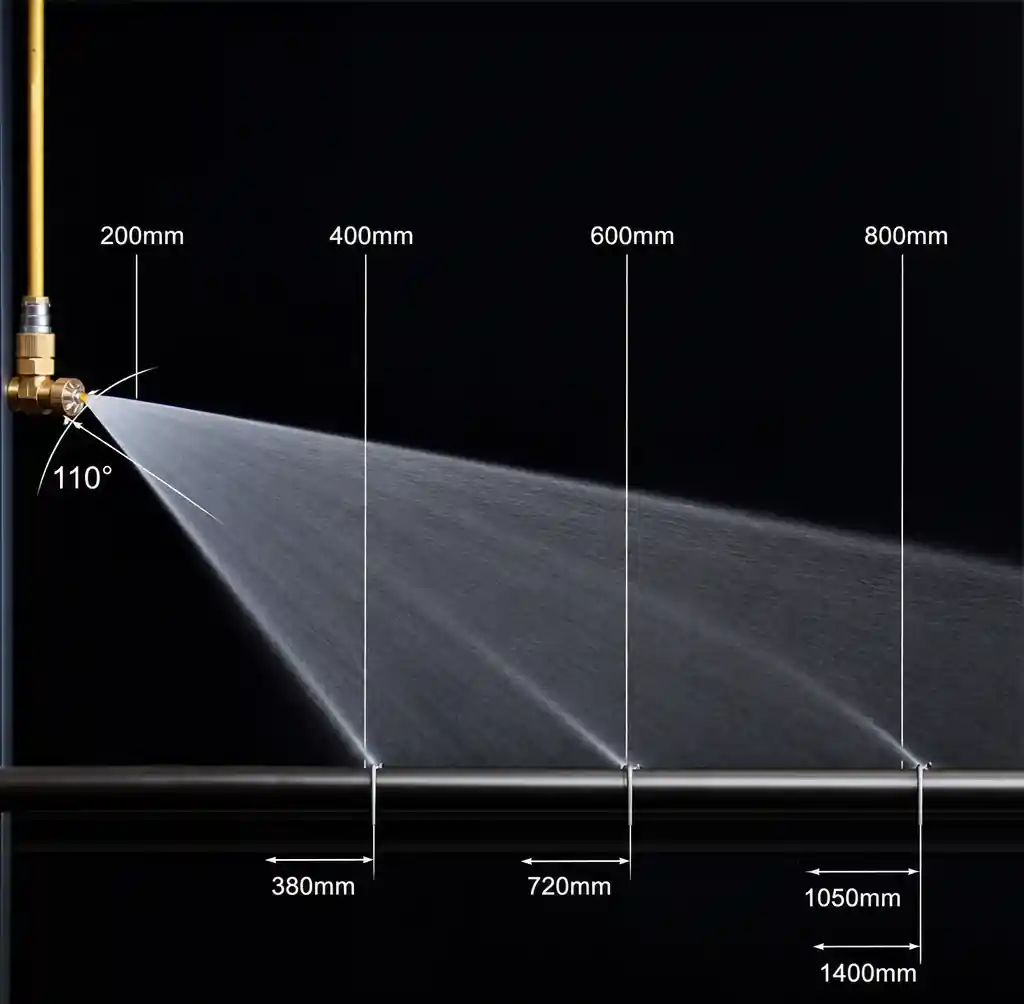

![5-噴射角度覆蓋示範（1）]（https://www.nozzle-intellect.com//uploads/5-spray-angle-coverage-demonstration（1）.webp） 平面噴嘴展示噴霧角度與覆蓋範圍

衝擊力與清潔力量

衝擊力衡量施加於表面的機械清潔力，直接影響土壤清除效率。衝擊力隨流量與壓力增加而增加，隨噴霧寬度減弱。對於平面噴嘴，衝擊力計算公式為：F = 0.0527 × Q × √P / W，其中 F 是牛頓力，Q 是流量 GPM，P 是壓力 psi，W 是噴霧寬度（英吋）。

一個65°平面噴嘴，運作壓力60 psi（4.1 bar），流量0.5 GPM（1.9 LPM），在300mm噴霧寬度內產生約0.25-0.35 N/cm²的衝擊力。此力級有效去除光滑表面上的輕油、微粒及加工殘留物。重質土壤，包括燒製殘留物和黏著劑，通常需要0.5-1.0 N/cm²的衝擊力，這可透過較高壓力、較大的孔徑或較窄的噴射角度來達成。

你應該將衝擊力與土壤類型及地表特性相匹配。過度的衝擊會損壞脆弱的零件或塗層，而力度不足則會延長清潔時間並增加化學品消耗。

表面清潔系統設計最佳實務

噴嘴間距與重疊

適當的噴嘴間距確保均勻的表面覆蓋，避免縫隙或過度重疊。間距取決於噴霧角度、安裝高度及噴霧分布。即使是平坦的風扇噴嘴，也要將噴嘴置於噴霧寬度的60-70%的中心對中心位置。

例如，若一個65°噴嘴安裝在300毫米處，噴霧寬度為380毫米，空間噴嘴間距為230-265毫米。這種重疊模式確保相鄰噴霧圖案中較低強度的邊緣結合，提供均勻的整體覆蓋。標準扁平風扇噴嘴具有錐形分布，因其中心集中分布，需將噴霧寬度的50-60%間距更緊密。

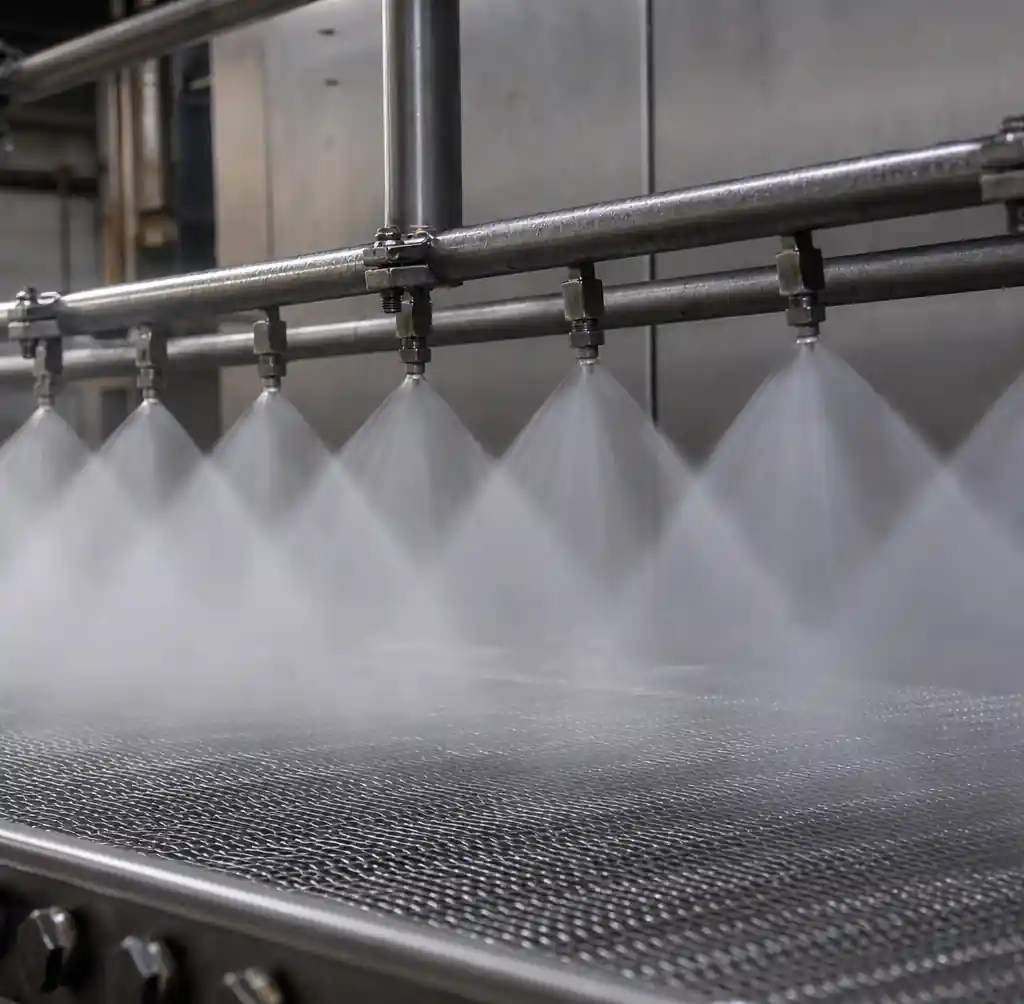

![6-多噴嘴重疊圖案（1）]（https://www.nozzle-intellect.com//uploads/6-multiple-nozzle-overlap-pattern（1）.webp） 多個平面噴嘴，展現適當的重疊間距以達到均勻覆蓋

使用水敏紙或噴霧模式分析測試，可確認實際覆蓋均勻性。根據測量結果調整間距，以消除乾燥區域或過度施用區域。你應該設計可調整噴嘴安裝的系統，以適應不同輸送帶寬度和產品配置。

不同應用的噴霧角度選擇

根據可用的安裝空間和所需的覆蓋範圍來選擇噴霧角度。窄角能提供較高的衝擊力，而寬角則能最大化覆蓋效率。

噴霧方向與位置

噴霧方向會顯著影響清潔效果。將噴嘴以45°-60°角度放置於表面，以達到最佳土壤去除效果，使噴霧能將污染物壓下並帶走，而非僅僅將污染物推向表面。這種傾斜方式也延長了液體在初次接觸後流經表面時的有效撞擊時間。

對於輸送帶清潔系統，噴嘴應垂直於移動方向，噴霧風扇與輸送帶寬度平行排列。此配置確保表面每個點獲得相同的噴霧暴露時間與覆蓋範圍。

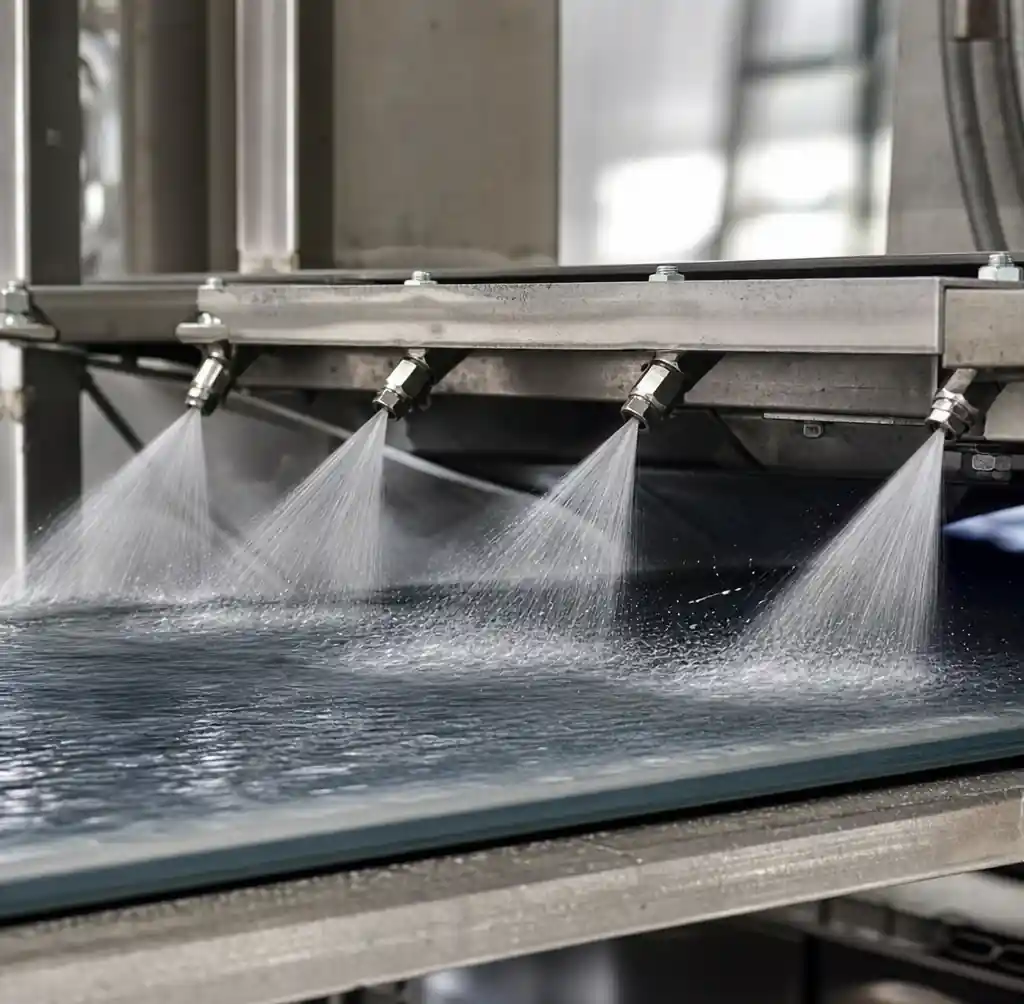

![7-角度噴嘴定位-輸送帶清潔（1）]（https://www.nozzle-intellect.com//uploads/7-angled-nozzle-positioning-conveyor-cleaning（1）.webp） 平面噴嘴以最佳角度放置，以清潔輸送帶表面

多階段噴灑能提升嚴重髒污應用的清潔效果。典型的三階段系統包括：（1） 以 20-30 psi（1.4-2.1 bar）低壓預沖洗去除鬆散土壤，（2） 以 60-100 psi（4.1-7 bar）高壓化學清洗，使用加熱洗滌劑溶液，以及 （3） 最後以 40-60 psi（2.8-4.1 bar）用清水或消毒液沖洗。

您應該安裝帶有快拆接頭的噴嘴，以便在例行維護週期中方便清潔、檢查及更換。

化學相容性材料選擇

噴嘴材料必須抵抗化學攻擊，並在整個使用壽命中維持尺寸穩定性。材料選擇不當會導致孔口侵蝕、噴霧模式變形及流量增加，進而影響清潔均勻性與作業成本。

不鏽鋼316在大多數工業清潔應用中，提供了最佳的化學抗性、機械強度與成本平衡。你應該指定PVDF或PTFE噴嘴用於高腐蝕性化學品，包括強酸、氧化劑和氯化化合物。陶瓷噴嘴尖端在懸浮磨料顆粒或極端操作條件下，能延長使用壽命。

優化清潔效能

壓力與流量優化

操作壓力直接影響清潔效率、用水量及營運成本。測試顯示，將壓力從40 psi提高到80 psi（2.8到5.5 bar）可提升土壤移除率約40-60%，但同時因泵功率需求增加，耗水量增加41%，能源成本增加100%。

透過逐步提高壓力測試，計算應用所需的最低有效壓力，直到達到可接受的清潔效果。超過這個最低標準會浪費水和能源，卻無法提升清潔效能。大多數表面清潔應用在40-80 psi（2.8-5.5 bar）時達到最佳效果，而精密應用或重土負載則需80-120 psi（5.5-8.3 bar）。

變頻驅動（VFD）泵浦控制可根據土壤負載、輸送帶速度及製程需求調整壓力。這種彈性可使平均操作壓力相較於恆速系統降低20-35%，長遠來看大幅節省能源與用水。

溫度對清潔的影響

液體溫度透過提升化學反應速率及降低溶液黏度，顯著提升清潔效率。將清潔液溫度從20°C提高到60°C，可使土壤去除率約提升200-300%，以防油脂污染。

溫度透過液體黏度和表面張力的變化影響噴嘴的特性。熱水（60-80°C）在相同壓力下產生較細的噴霧水滴，且分布較均勻。設計在廣泛溫度範圍內運作的系統時，應考慮這些影響，因為冷啟動與正常運作條件間噴霧模式與覆蓋範圍可能有顯著差異。

考慮熱回收系統，適用於使用大量加熱清潔液的應用。板式熱交換器能從用過的清潔液回收50-70%的熱能，降低加熱成本並提升整體系統效率。

過濾與噴嘴維護

污染是噴嘴過早失效及噴霧模式劣化的主要原因。超過孔徑50%的顆粒會卡在噴嘴口中，造成噴霧偏轉、流量降低及分布不均。

安裝網格尺寸為最小噴嘴孔徑50-75%的直徑的直列濾網。對於1.0mm的孔口噴嘴，應指定40-60網格（250-420微米）過濾。帶有下壓閥的Y型過濾器可進行定期清潔，而無需系統關閉。在所有噴嘴上游設置濾網，並設置直徑10至15管的直管段，以確保流量完全發展。

根據運作時間和液體品質，制定定期的噴嘴檢查時間表。目視檢查應偵測噴霧模式變形、流量變化超過額定值±5%，以及噴嘴元件的物理損壞。請及時更換磨損的噴嘴，因為持續使用劣化噴嘴會影響清潔均勻性，並增加水費與化學費用。

你應該為關鍵生產線保留備用噴嘴庫存，以減少例行更換時的停機時間。顏色編碼或清晰標示可防止維護時混合不同規格的噴嘴。

常見的表面清潔應用

輸送帶清潔

輸送帶清潔系統能去除產品殘留物、污染物及製程材料，以防止交叉污染並維持衛生條件。食品加工、包裝及製藥作業需頻繁清潔輸送帶，以符合法規標準與品質要求。

設計輸送帶清潔系統，若有可取得，噴嘴可置於輸送帶兩側，或在鐵絲網或穿孔帶上下方設置。典型間距為每隔200-400毫米放置噴嘴，噴嘴位於輸送帶長度250-300毫米的安裝距離下，噴射角度為65°-80°。40-80 psi（2.8-5.5 bar）的工作壓力能在大多數應用中提供有效的清潔效果。

衛生應用中，請指定316不鏽鋼或PVDF噴嘴，符合3-A衛生標準，表面平滑、自排水方向，且無死腳或縫隙，避免細菌滋生。直接接觸食品的材料與結構必須符合FDA標準。

零件洗滌與脫脂

零件清洗系統能去除機加工零件、製造零件及組裝產品中的油脂、冷卻液、碎屑及製程殘留物。平面噴嘴在適當定位時，能針對平面、空腔及複雜幾何形狀提供精準清潔。

多階段零件清洗通常包括：（1） 以熱鹼性溶液在60-70°C、60-80 psi（4.1-5.5 bar）預洗，（2） 以新鮮洗滌劑在70-80°C、80-100 psi（5.5-7 bar）進行主洗，（3） 以熱水沖洗，溫度為60-70°C、40-60 psi（2.8-4.1 bar），以及（4）最後以離子水沖洗，壓力為40-50 psi（2.8-3.4 bar）。

設計具有噴嘴的零件清洗系統，針對所有需要清潔的表面，包括凹槽、盲孔及難以接觸的區域。洗滌過程中輪流更換零件，確保完全暴露於噴霧模式。您應該使用殘留油脂檢測、顆粒計數或符合您產業標準的清潔度認證方法來驗證清潔效果。

持續的網膜與床單清潔

紙張、紡織品、薄膜及金屬片材生產需要持續的表面清潔，以去除加工輔助劑、污染物及顆粒物，然後再進行後續加工或後加工作業。平面噴嘴能在整個網寬範圍內均勻清潔，生產速度可達每分鐘100至500公尺。

位置噴嘴歧管垂直於網面方向，甚至平面風扇噴嘴間距均勻覆蓋。計算所需流量時，Q = W × V 的 × C，其中 Q 為總流量（公升/分鐘）、W 是網寬（公尺）、V 是網速（公尺/分鐘）、C 是清潔劑施用率（每平方公尺）（通常為 0.05-0.2 公升/平方公尺）。

對於寬1.5公尺、速度150公尺/分鐘、施用率0.1公升/平方公尺的網，總系統流量為22.5 LPM（5.9 GPM）。將這些氣流分配到多個噴嘴，並依照所選噴射角度和安裝距離適當間距分配。噴霧清潔區後應該指定氣刀或刮刀捲，以去除多餘液體並防止滲透到下游流程。

常見問題

平面清潔的最佳噴霧角度是什麼？

65°至80°的噴霧角度在大多數平面清潔應用中，提供了覆蓋寬度與衝擊力的最佳平衡。這些角度允許噴嘴安裝在實際距離（250-400毫米）同時提供有效的清潔力。狹窄角度（40°-50°）可增加嚴重髒污表面的衝擊力，而寬角（95°-110°）則在空間有限的安裝中最大化覆蓋範圍。

我要怎麼計算完整覆蓋所需的噴嘴數量？

計算單一噴嘴的覆蓋寬度：W = 2 × D × tan（角度/2），其中 D 為安裝距離，角度為噴射角度。將總表面寬度除以有效覆蓋寬度（W×重疊因子0.6-0.7）以決定所需噴嘴數量。四捨五入以確保覆蓋完整且無缺口。

表面清潔應該使用多少操作壓力？

大多數表面清潔應用在40-80 psi（2.8-5.5 bar）壓力下都能有效運作。輕度土壤清除與沖洗作業需30-50 psi（2.1-3.4 bar），而重土或精密清洗則需60-100 psi（4.1-7 bar）。在逐步提高的壓力下測試，以確定能達到可接受清潔效果的最低有效壓力，避免不必要的水與能源消耗。

平噴嘴應該多久更換一次？

噴嘴更換間隔取決於操作條件、液體品質及材料選擇。清潔水服務中的不鏽鋼噴嘴通常運作8,000至15,000小時後需更換。磨蝕或腐蝕性應用可能需要每2,000至5,000小時更換一次。每500至1,000個操作小時進行流量測試或噴霧模式檢查，以在清潔效能明顯下降前偵測磨損。

我可以用平噴嘴搭配加熱清潔劑嗎？

是的，平面噴嘴在使用適當材料製成時，能有效使用高達95°C的加熱溶液。不鏽鋼噴嘴能處理完整的操作溫度範圍，而塑膠噴嘴（PVDF、PTFE）則能抵抗化學攻擊，但PVDF的最大溫度限制為120-150°C，PTFE則為200°C。在歧管設計中考慮熱膨脹，以防止高溫下洩漏或機械應力。

結論

使用平面噴嘴有效清潔表面，需要了解噴霧模式特性、根據應用需求選擇合適的噴嘴，以及依照工程最佳實務設計系統。關鍵因素包括根據可用安裝幾何形狀選擇合適的噴霧角度、計算噴嘴間距以達到均勻覆蓋、將材料選擇與化學相容性需求相匹配，以及優化操作壓力以平衡清潔效能與水資源及能源消耗。
