冷卻塔噴嘴：最大化熱傳遞效率

工業設施因水資源分配不當，冷卻能力可能損失15-20%，直接影響能源成本與營運效率。冷卻塔噴嘴是決定系統熱量傳遞及管理用水效率的關鍵元件。

如果您經營發電廠、化學處理設施、暖通空調系統或任何工業冷卻作業，了解噴嘴的選擇與優化對於維持峰值效能及降低營運成本至關重要。

什麼是冷卻塔噴嘴？

冷卻塔噴嘴是精密設計的噴霧裝置，能以細小水滴或受控噴霧模式的方式，將熱循環水均勻分布於填充介質上。這些元件形成了蒸發冷卻發生的關鍵水-空氣界面，在現代冷卻系統中佔總熱量排失的高達85%。

噴嘴的主要功能是將水流分解成最佳的液滴尺寸——通常直徑為2-5毫米——以平衡快速蒸發與最小的漂移損失。逆流冷卻塔噴嘴的工作壓力通常介於0.5至2.5巴之間，流量則依噴嘴類型及系統需求介於每分鐘10至60公升不等。

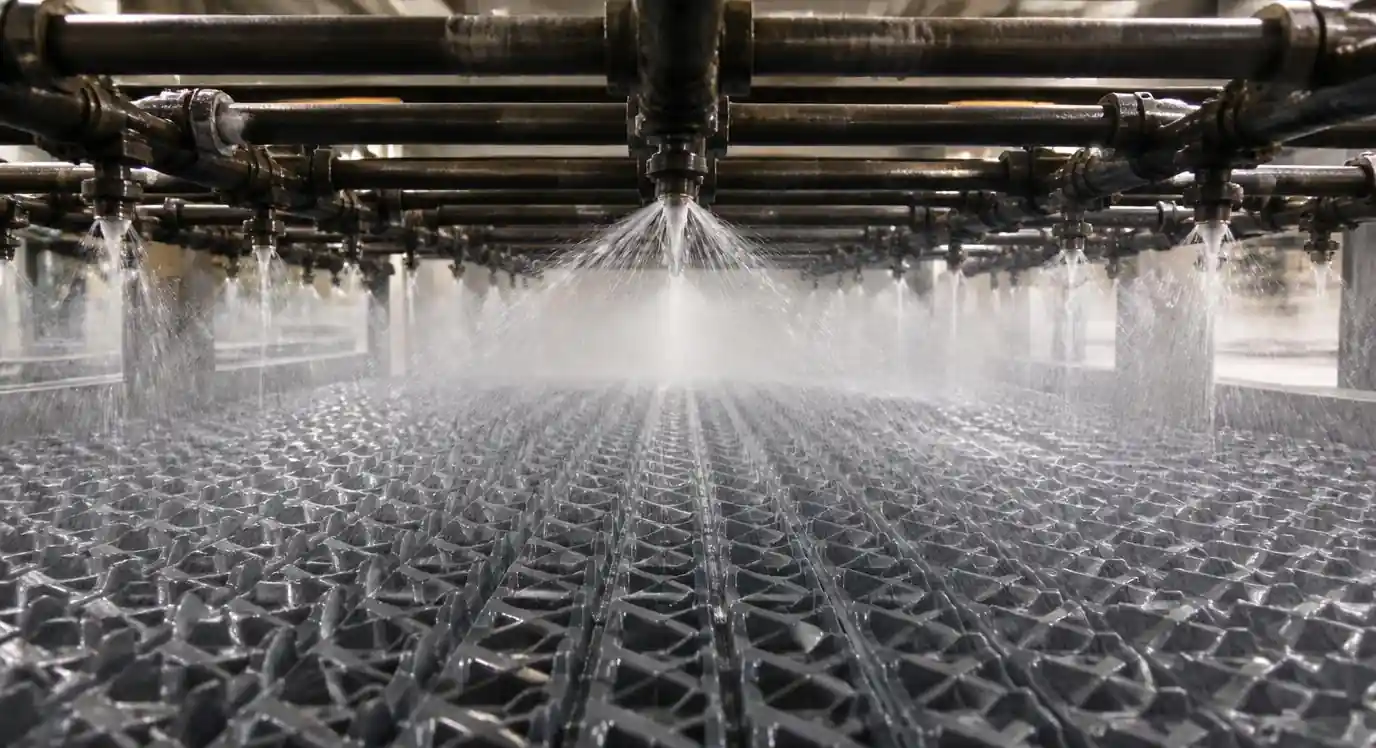

![1-冷卻塔-噴嘴-噴霧-分配]（https://www.nozzle-intellect.com//uploads/1-cooling-tower-nozzle-spray-distribution.webp） 冷卻塔噴嘴將水分配至填充介質上

正確的噴嘴選擇直接影響熱傳遞速率、能源效率、用水量及整體系統穩定性。當噴嘴均勻分布水分於填充表面時，可達到最大水與空氣接觸面積，加速熱量流失並減少能源浪費。

冷卻塔噴嘴的種類與性能特性

不同的噴嘴設計會產生針對特定冷卻塔配置與運作需求優化的獨特噴霧模式。了解這些差異有助於你將噴嘴性能與系統需求匹配。

全錐形噴嘴

全錐形噴嘴產生均勻的圓形噴霧圖案，並使液體覆蓋整個錐體。水均勻分布於整個噴霧區域，使這些噴嘴非常適合需要穩定垂直覆蓋的逆流冷卻塔應用。

這些噴嘴產生中等大小的2-5毫米水滴，且能有效運作於每分鐘10至50公升的流量。你可以在發電設施、大型暖通空調系統及工業製程冷卻中使用全錐形噴嘴，這些地方需要可靠且均勻的分布。

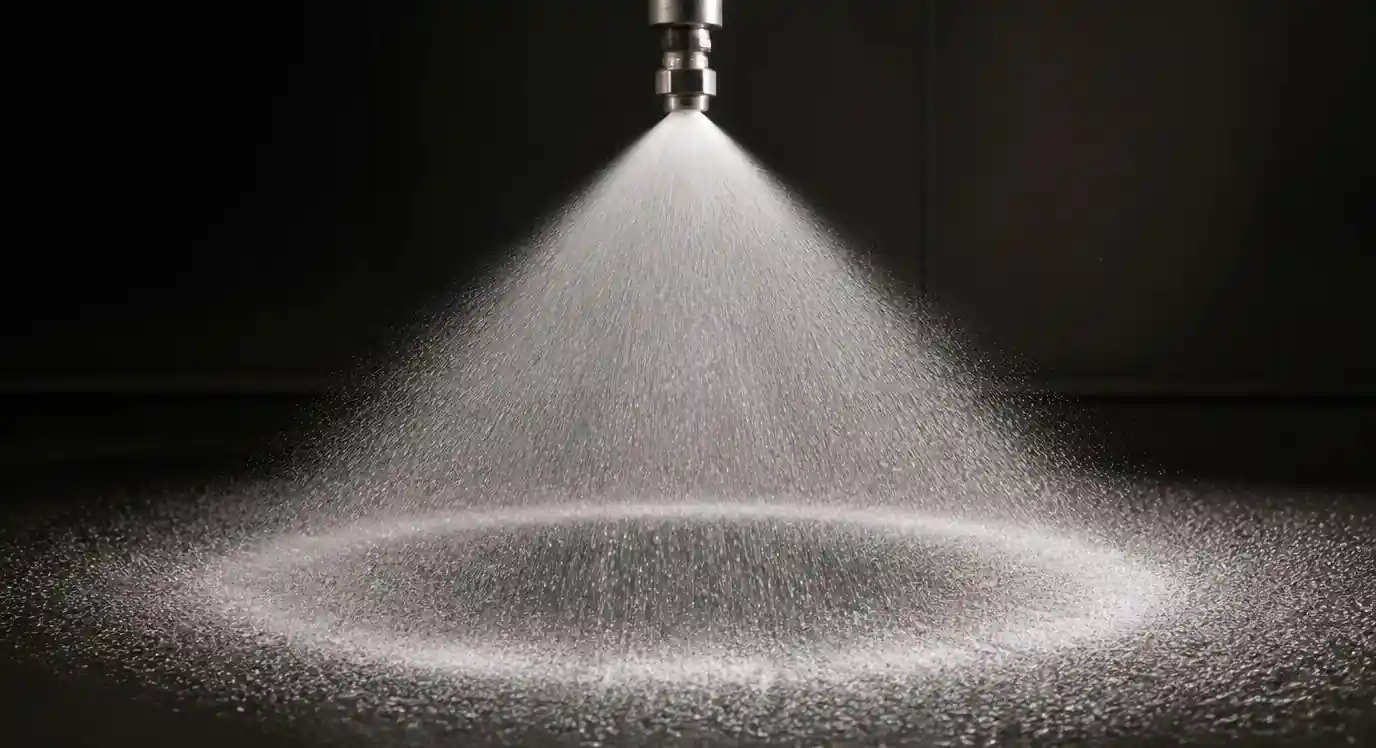

![2-滿錐噴嘴模式]（https://www.nozzle-intellect.com//uploads/2-full-cone-spray-nozzle-pattern.webp） 全錐形噴嘴形成圓形噴霧圖案

空心錐形噴嘴

中空錐形噴嘴形成環狀噴霧圖案，水流集中於周邊，中央液體極少。此設計產生小於2毫米的細小水滴，提升需要快速熱傳遞的蒸發速率。

空心錐形噴嘴運作於每分鐘10至60公升，適用於石化廠及化工處理設施，因為細微霧化與高接觸面積能提升冷卻效率。環形圖案在相同流量下，相較於全錐形設計也能降低壓降。

扁平風扇噴嘴

扁平風扇噴嘴產生狹窄的橢圓形噴霧圖案，沿線性路徑提供集中的覆蓋範圍。這些噴嘴產生的水滴大小介於1至3毫米，運作時流量較低，約每分鐘5至40公升，適合小型冷卻裝置及空間有限的安裝。

窄頻段覆蓋能精確鎖定填水區域，並在模組化冷卻系統中有效運作，特定區域需控制水分分布。平面風扇噴嘴也能在有明確覆蓋要求的應用中減少過噴及水浪費。

方形噴嘴

方形噴嘴產生重疊的矩形噴霧圖案，與大多數冷卻塔填充段的幾何佈局相符。此設計相較傳統圓形噴嘴提升填充覆蓋率高達25%，消除乾燥區域並防止熱負載不均。

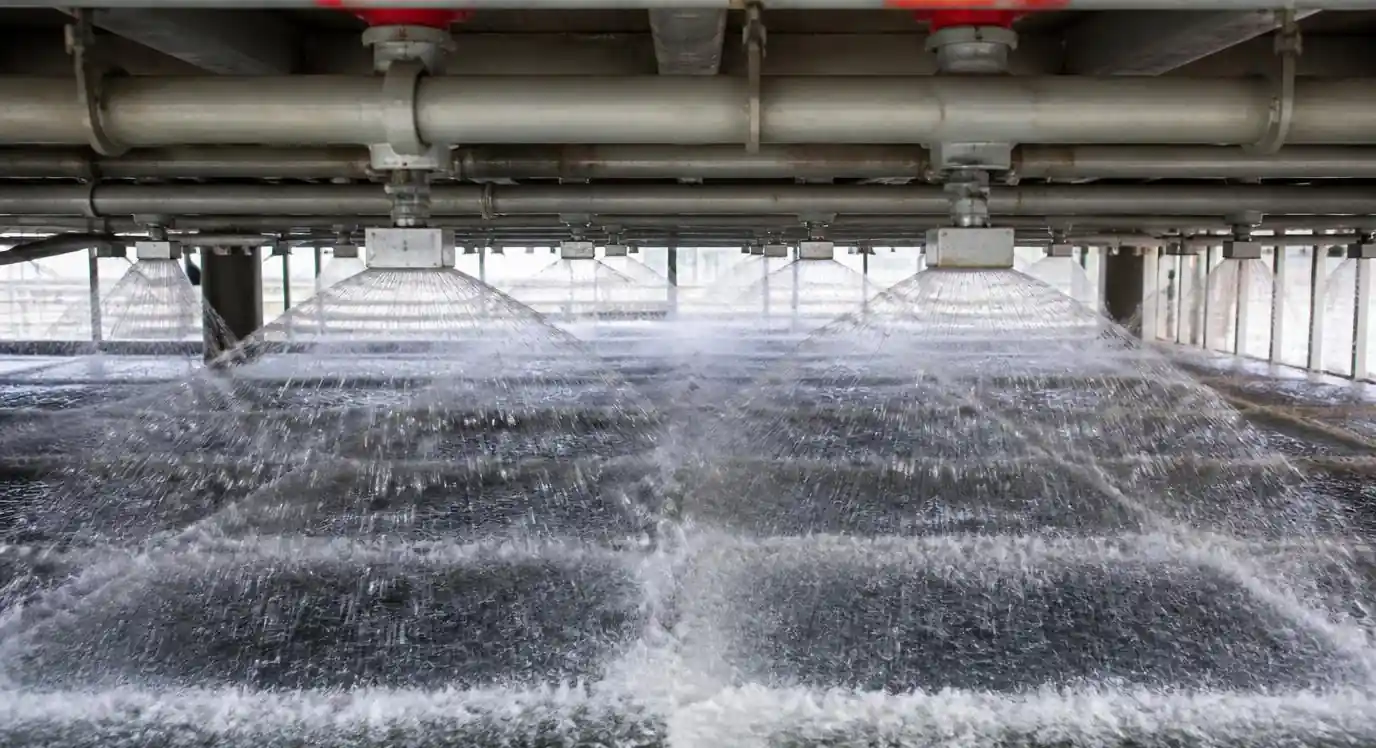

![3-方-噴嘴覆蓋]（https://www.nozzle-intellect.com//uploads/3-square-spray-nozzle-coverage.webp） 方形噴嘴提供矩形覆蓋圖案

方形噴嘴運作速率為每分鐘15-55公升，液滴尺寸為3-4毫米，為橫流與逆流塔提供優越的覆蓋效率。重疊的網格圖案確保完全的填料飽和，同時維持噴霧場內壓力分布一致。

螺旋目標噴嘴

螺旋目標噴嘴利用擴散元件創造具有旋轉流動特性的花朵噴霧圖案。此設計增強了橫向水的分布，使水必須在填料表面水平擴散後才下降。

螺旋動作提升覆蓋均勻性，並減少乾燥區形成，降低熱傳遞效率。這些噴嘴在舊式冷卻塔改裝中特別有效，因為改良配水可恢復性能，而無需更換整個供水系統。

冷卻塔噴嘴材料選擇

材料選擇直接影響噴嘴壽命、維護頻率，以及對工業冷卻應用中嚴苛操作條件的抵抗力。

聚丙烯噴嘴在標準工業冷卻系統中，於適溫處理水下運作，提供最佳的成本與效能比。該材料能抵抗大多數常見的冷卻水化學物質，並提供足夠的使用壽命以應付典型的維護循環。

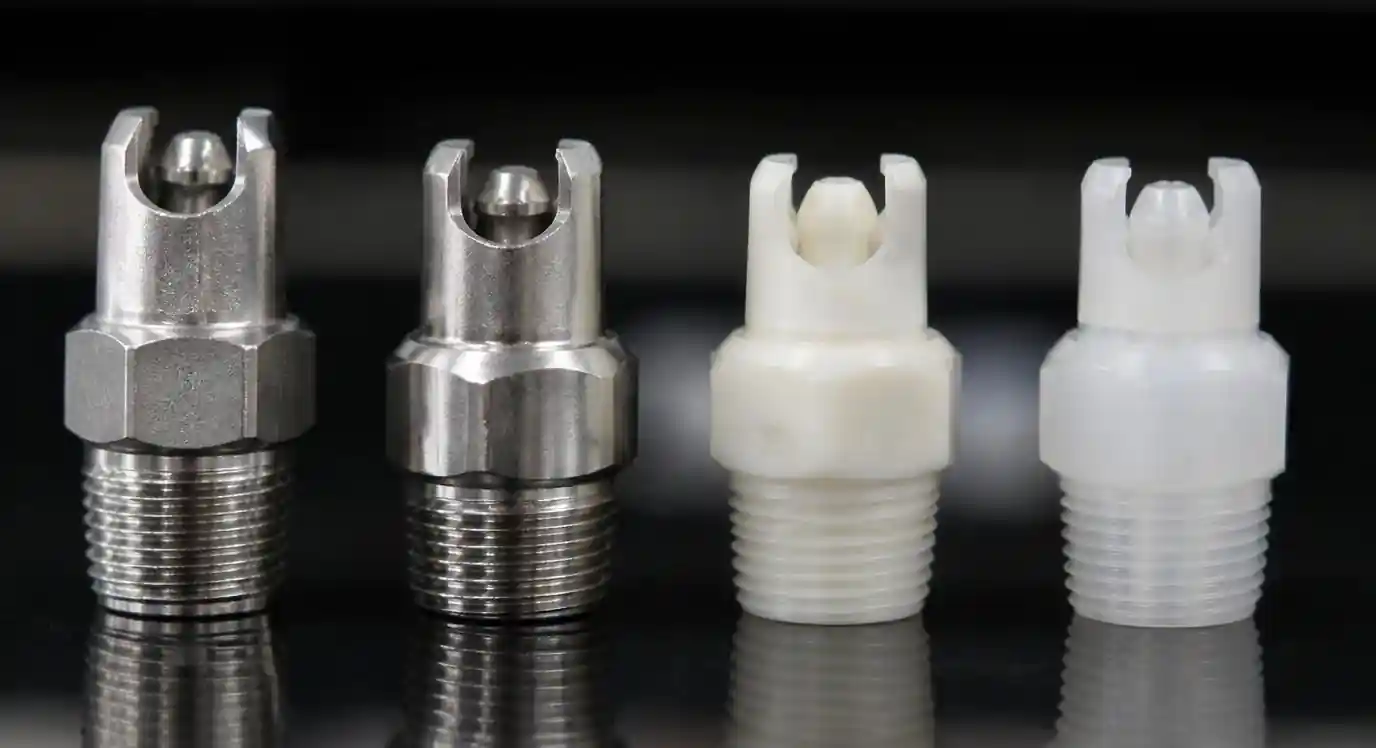

![4-不鏽鋼冷卻塔噴嘴]（https://www.nozzle-intellect.com//uploads/4-stainless-steel-cooling-tower-nozzles.webp） 不鏽鋼與塑膠冷卻塔噴嘴

對於暴露於高強度化學品、高鈣屑或超過85°C溫度的系統，尼龍或不鏽鋼316噴嘴能提供卓越的耐用性。不鏽鋼噴嘴在重型裝置中仍可運作超過十年，儘管初期投資較高，仍能降低長期更換成本。

黃銅噴嘴在水質受控且腐蝕風險中等的市政及商業系統中表現良好。然而，黃銅在酸性條件或高氯化物水域的劣化速度比不鏽鋼快。

噴嘴選擇如何影響熱傳導效率

噴嘴性能與冷卻效率之間的關係是可量化且顯著的。當噴嘴流量從1 g/s提升至15 g/s時，熱傳遞功率可從1,607 kW提升至1,743 kW，熱性能提升8.4%。

液滴大小優化

較小的液滴會產生較大的蒸發總表面積，加速熱傳遞速率。然而，直徑低於1毫米的水滴會增加漂移損失，並降低進入填料的水比例。最佳水滴尺寸範圍為2-5毫米，最大化蒸發冷卻，同時減少水資源浪費。

約1000 PSI的高壓系統以較小孔口進行細微霧化效果最佳，而低壓系統則需較大開口以維持足夠流量。你應該將孔徑大小與系統的可用壓力相匹配，以達成目標液滴特性。

噴霧圖案覆蓋

水分布不均會在填料內形成乾燥區，空氣通過時不會接觸水，從而消除該區域的冷卻貢獻。覆蓋間隔會降低整體冷卻效能15-20%，迫使風扇和泵浦更努力工作以補償。

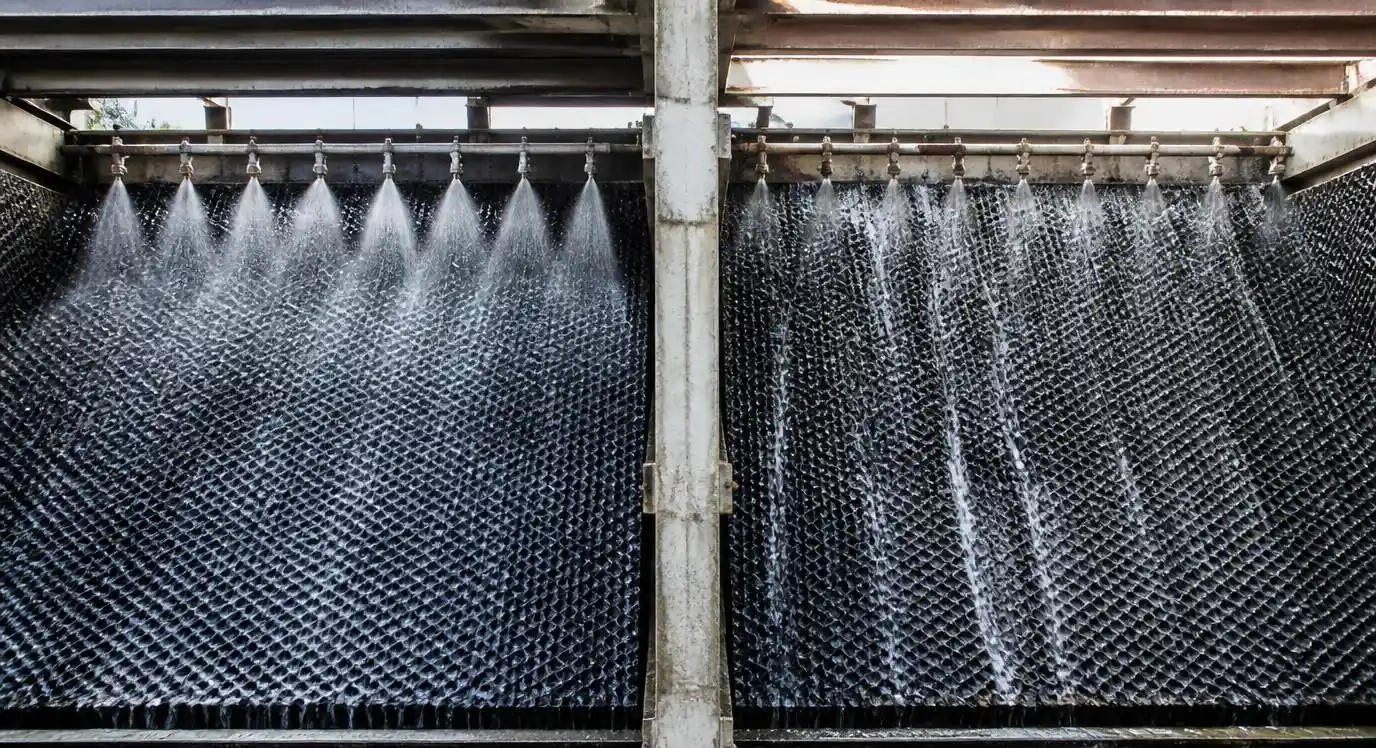

![5-冷卻塔-填充-媒體報導]（https://www.nozzle-intellect.com//uploads/5-cooling-tower-fill-media-coverage.webp） 冷卻塔填充介質中的水覆蓋率

方形噴嘴與適當間隔且覆蓋圖案重疊的圓形噴嘴，能消除這些乾燥區域。模擬研究顯示最佳參數包括4.5公斤/秒的噴霧流量、細霧應用的液滴直徑15-45微米，以及噴嘴佈局採用雙圓或格柵圖案以達到最大覆蓋範圍。

壓力與流量平衡

在低於設計範圍的壓力下操作噴嘴，會產生更大、較慢的液滴，且蒸發率降低。超過設計壓力會增加能源消耗，卻無法按比例提升冷卻效果，且加速噴嘴磨損。

噴嘴壓力對熱傳遞的影響顯著，但會隨之效益遞減。加倍壓力通常能增加不到10%的熱傳遞，而能量消耗則呈線性上升。你應該在製造商指定的壓力範圍內操作噴嘴，以最大化效率。

常見的噴嘴問題降低冷卻效能

即使是輕微的噴嘴劣化，也會顯著影響系統效率。部分堵塞的水分配噴嘴可降低熱性能10-30%，而厚度僅1/32英吋的填充介質則會使能耗激增10-15%。

噴嘴堵塞與水垢堆積

含有碳酸鈣的硬水中礦物鱗片沉積物會在噴嘴孔口堆積，減少有效直徑並改變噴霧模式。這造成分布不均，有些地區水量過多，而其他地區則保持乾燥。

有機物，包括藻類和生物膜，也會導致堵塞，尤其是在水處理不足的系統中。空氣中的碎屑進入開放式冷卻系統並卡在噴嘴通道中，進一步限制流量。

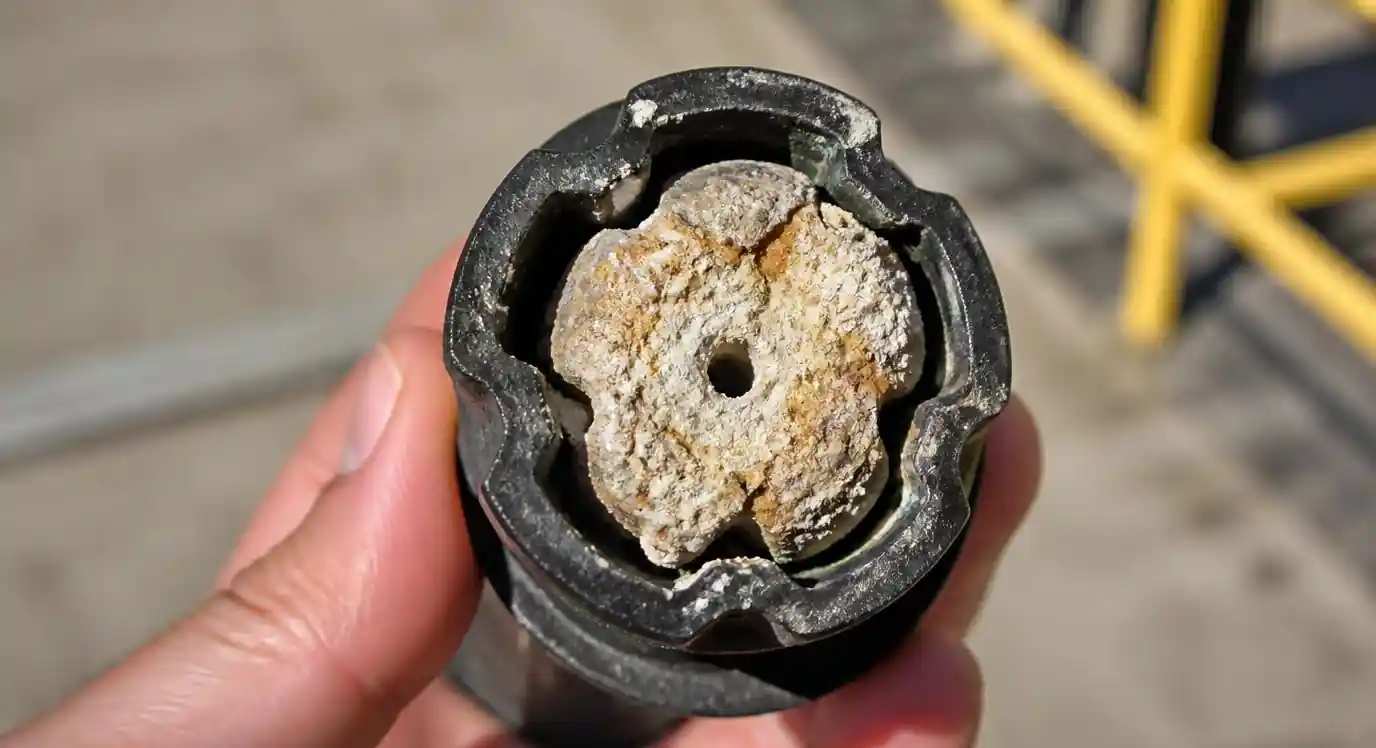

![6-噴嘴堵塞-鱗片沉積物]（https://www.nozzle-intellect.com//uploads/6-nozzle-clogging-scale-deposits.webp） 冷卻塔噴嘴與礦物結垢堆積

在去除礦物結垢時，將噴嘴浸泡在溫和酸性溶液中，能有效溶解鈣質沉積。醋適合處理輕度積垢，而市售除垢劑則能處理較重的積垢。有機物堆積需要消毒程序，能處理生物膜和藻類，且不會損壞噴嘴材料。

物理損傷與磨損

噴嘴因持續水流、壓力循環及化學品暴露而出現裂縫、剝落或磨損。損壞的噴嘴會在接頭處漏油、噴射到非預期方向，或破裂成碎片，污染填充介質和盆地。

定期的目視檢查能在嚴重影響性能前發現大部分物理損壞。你應該檢查螺紋和孔口邊緣是否有裂縫，確認金屬扣是否完整且密封良好，並確認噴嘴是否牢固且方向正確。

安裝與間距問題

噴嘴間距錯誤會造成覆蓋間隙，降低有效填充利用率。錯誤安裝的噴嘴會噴出預定填充區域外，浪費水分並在冷卻塔牆壁上形成濕區，促進腐蝕與生物生長。

鬆散的連接會讓水在到達噴嘴前逸出，壓力和流量降至低於設計參數。這會產生較大且霧化特性差的液滴，降低蒸發效率。

噴嘴維護最佳實務，以達到最高效率

預防比被動維護更有效且具成本效益。實施使用化學閾值抑制劑的全面水處理方案，可改變碳酸鈣的溶解度，防止分子層面的介殼形成。

水質化學控制

控制濃度週期可管理溶解礦物濃度，防止它們沉澱成鱗片沉積。定期監測pH值、導電率和標尺，能讓你調整倒壓速率和化學劑量，維持穩定的環境。

自動化水處理系統提供穩定的化學進料速率，並能即時回應水質變化，消除人工處理調整所產生的性能漂移。此自動化降低人力成本，同時提升治療效果。

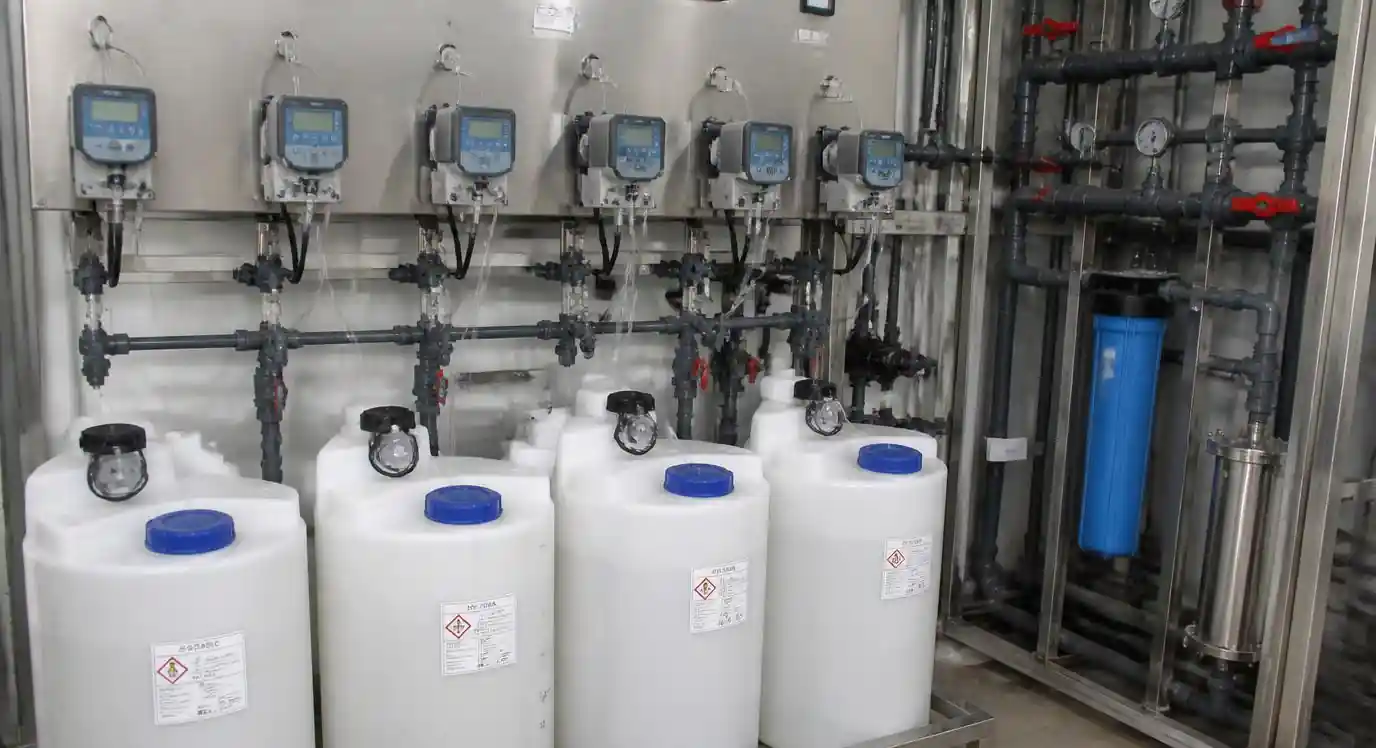

![7-冷卻塔-水處理系統]（https://www.nozzle-intellect.com//uploads/7-cooling-tower-water-treatment-system.webp） 冷卻塔水處理與化學給料系統

檢查與清潔時間表

每季進行噴嘴檢查，能在問題影響冷卻能力前發現。從不同區域隨機取樣，以評估整個分配系統的鈣化速率、磨損模式及堵塞傾向。

年度全面清潔應包括去除噴嘴、填水槽、盆地及熱交換表面上的水垢、污泥及生物膜。遵守符合 OSHA 規定的鎖定/標籤及密閉空間進入程序，確保員工在內部檢查與清潔作業中的安全。

預防性替代計畫

根據噴嘴材質與運作條件制定更換時程，可防止在冷卻高峰時發生意外故障。追蹤噴嘴安裝日期與預期壽命，主動規劃更換預算，而非對性能下降做出反應。

保持備用噴嘴庫存，當檢查發現設備損壞或嚴重堵塞時，能立即更換。這能減少停機時間，並避免單一噴嘴故障造成乾區，導致整個冷卻塔段停機的情況。

優化噴嘴佈局以最大化熱傳遞

噴嘴的位置與間距決定了冷卻塔是否達到設計容量。目標是讓覆蓋區域重疊，消除縫隙，而不是像零散噴灑一樣，避免乾填區。

間距與覆蓋計算

根據噴霧圖案直徑在填充表面距離計算所需噴嘴間距。全錐形噴嘴具有60度噴射角度，安裝高度為1.5公尺，可形成約1.5公尺直徑的覆蓋圓。噴嘴間距為1.2公尺，可提供20%的重疊，消除間隙。

方形噴嘴簡化了佈局規劃，因為它們的矩形圖案與填充面板幾何相符。將這些噴嘴擺放，以形成完全的網格覆蓋，並在相鄰噴霧區域間保持10-15%的重疊。

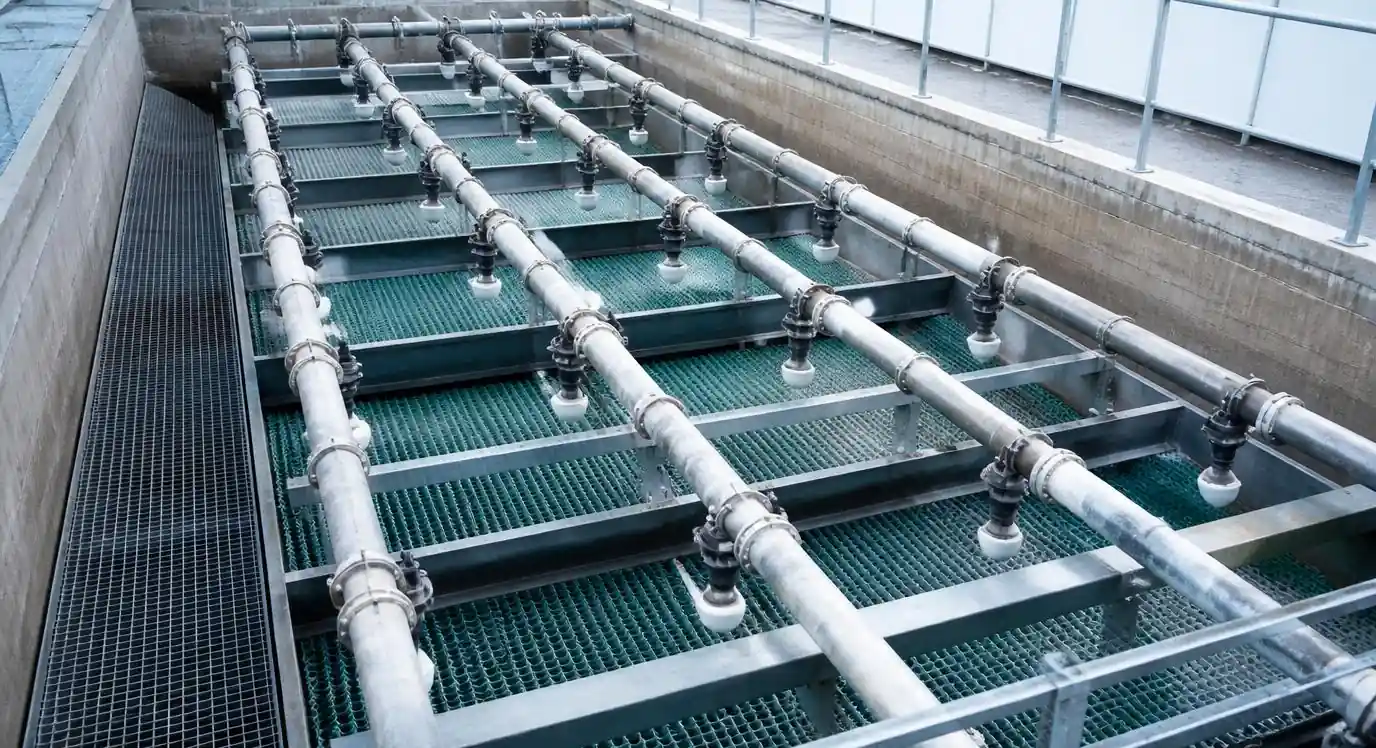

![8-冷卻塔-噴嘴佈局模式]（https://www.nozzle-intellect.com//uploads/8-cooling-tower-nozzle-layout-pattern.webp） 冷卻塔噴嘴間距與佈局設計

壓力分配平衡

噴嘴場內壓力不均會導致流量變化，進而在冷卻塔內形成冷熱區。長配水管的第一個噴嘴承受的壓力高於管端的噴嘴，導致噴霧特性不均勻。

適當尺寸且直徑適中的分配管能維持所有噴嘴的壓力均勻。具有減小三通或錐形直徑的割管設計，能補償分配路線上的壓力損失，確保每個噴嘴在設計條件下運作。

填充類型相容性

膜片填充需要細緻的噴霧圖案，且完全覆蓋，才能均勻濕潤所有垂直表面。膠片填充板上任何乾燥區域都會消除這些區域的冷卻貢獻。使用全錐形或方形噴嘴，間距可確保整個填充區域覆蓋率達100%。

濺水填充能容忍較大的水滴和較不精確的分布，因為水會跨越多個濺水桿，重新分配流量。然而，保持所有濺水區段均勻分布，仍能提升效率，相較於集中流向有限區域。

為您的系統選擇合適的冷卻塔噴嘴

請將噴嘴規格與您的冷卻塔類型、運作條件及性能需求相匹配。選拔過程應該系統性地評估多個因素，而非僅以最低成本等單一標準來選擇。

系統壓力考量

約1000 PSI的高壓系統最適合較小的孔口，而低壓系統則需要較大的開口以維持適當流量。在最低設計壓力以下運作時，會產生大而緩慢的水滴，降低蒸發效率。超過最大壓力會浪費能量並加速磨損。

在考慮管線摩擦損失、高程變化及濾網壓降後，確認冷卻塔泵能否在噴嘴入口提供所需壓力。在配電頭口安裝壓力表，確認實際運作條件符合設計假設。

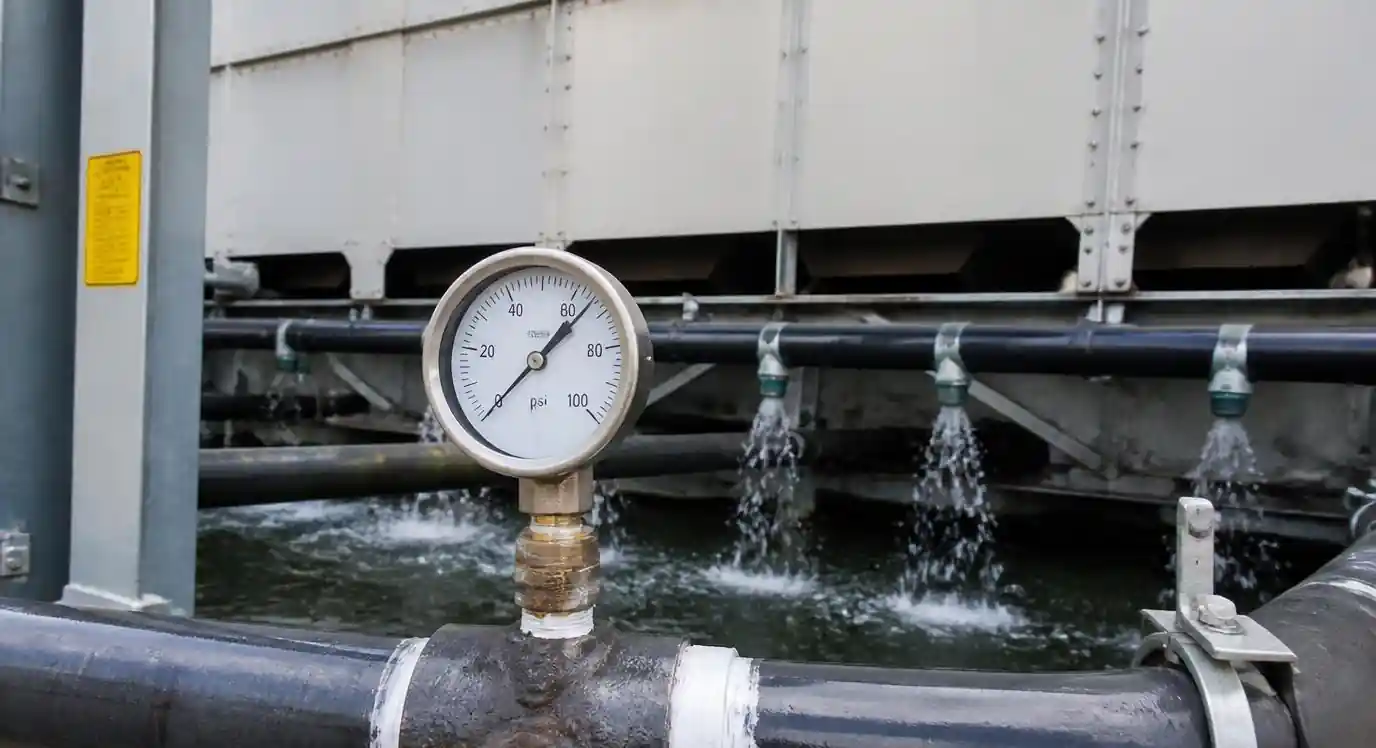

![9-冷卻塔-壓力計系統]（https://www.nozzle-intellect.com//uploads/9-cooling-tower-pressure-gauge-system.webp） 壓力表監控冷卻塔噴嘴系統

填充配置需求

垂直填充的逆流塔需要噴嘴能均勻分布水於頂層填充面，使得全錐形與方形噴霧設計成為理想。交叉流塔需要側向噴射的噴嘴，適合螺旋目標噴嘴及水平排列的全錐形噴嘴。

飛濺填充的分布精度不如膠片填充，因此噴嘴間距較寬且液滴更大。底片填充需要完整且均勻的覆蓋以達到最高效率，因此需要謹慎選擇噴嘴及精確的間距計算。

水質與處理

具有激進水化學、高硬度或處理不良的系統需要耐用的噴嘴材料，如不鏽鋼316或尼龍。經過良好處理、pH值受控且有擴展潛力的水，使聚丙烯噴嘴更具成本效益，並能提供足夠的使用壽命。

處理腐蝕性液體的化工廠應指定不鏽鋼或專用聚合物噴嘴，針對這些特定化學品有等級。食品加工廠要求使用經FDA核准且不會污染接觸食品的水源的噴嘴。

常見問題

我的系統需要多大尺寸的冷卻塔噴嘴？

噴嘴大小取決於你所需的每噴嘴流量以及系統可用壓力。計算總冷卻水流量，除以噴嘴數量，然後選擇能在你操作壓力下提供流量的噴嘴孔口大小。大多數逆流冷卻塔使用的噴嘴流量為每分鐘15至40公升，壓力為1至2巴。

冷卻塔噴嘴應該多久清潔或更換一次？

每季檢查噴嘴，並每年清潔一次，作為全面冷卻塔維護的一部分。塑膠噴嘴應每3-5年更換一次，視材質和操作條件而定，而不鏽鋼噴嘴則可使用8-10+年。如果你發現裂縫、嚴重磨損或性能下降，清潔無法解決，請立即更換。

冷卻塔水分配不均的原因是什麼？

噴嘴堵塞或損壞、噴嘴間距不正確、壓力分布不均，以及噴嘴類型選擇錯誤，都會導致分布不均。鬆動的接頭和損壞的金屬扣會讓水繞過噴嘴。定期檢查能在問題嚴重影響效能前發現。

我可以在同一座冷卻塔裡混合不同類型的噴嘴嗎？

混合噴嘴類型通常會造成分布不均，因為不同設計有不同的壓力需求和流量特性。每個分配區域使用相同的噴嘴，以維持均勻覆蓋。大型冷卻塔內的不同區域若各自獨立運作，則可使用不同噴嘴類型。

我該如何防止在硬水環境中噴嘴堵塞？

實施全面水質處理，使用阻垢劑，維持適當的pH值控制，監控濃度週期，並在噴嘴上游安裝有效的過濾系統。定期檢查和預防性清潔能在沉積物限制流動前將其清除。考慮為極度惡劣水域設計自清潔噴嘴。

結論

冷卻塔噴嘴直接決定系統的熱傳遞效率、能源消耗及運作可靠性。根據噴霧模式、液滴大小、材料相容性及壓力需求進行適當選擇，確保最大冷卻效能，同時減少水資源與能源浪費。

定期檢查、預防性維護及及時更換，能讓噴嘴依設計規格運作。結合有效的水處理與正確的噴嘴間距，這些做法能恢復或維持系統設計的全部冷卻能力，降低營運成本並延長設備壽命。
