Spiral Nozzles|Spiral Spray Nozzles
Spray Patterns
Full Cone, Hollow Cone
Spray Angles
60°, 90°, 120°, 150°, 170°
Flow Rate Range
2.4 – 11,960 L/min
Operating Pressure
0.7 – 25 bar
Thread Sizes
1/4" – 4" (NPT or BSPT)
Orifice Diameter
2.4 – 64.6 mm
Material Options
Stainless Steel (254SMO, 316SS/316L, 2205, 2507), Silicon Carbide, PVDF, PTFE, Brass, Plastic
Key Features
Low blockage risk, uniform coverage, high flow capacity, corrosion resistant, minimal clogging, flexible installation

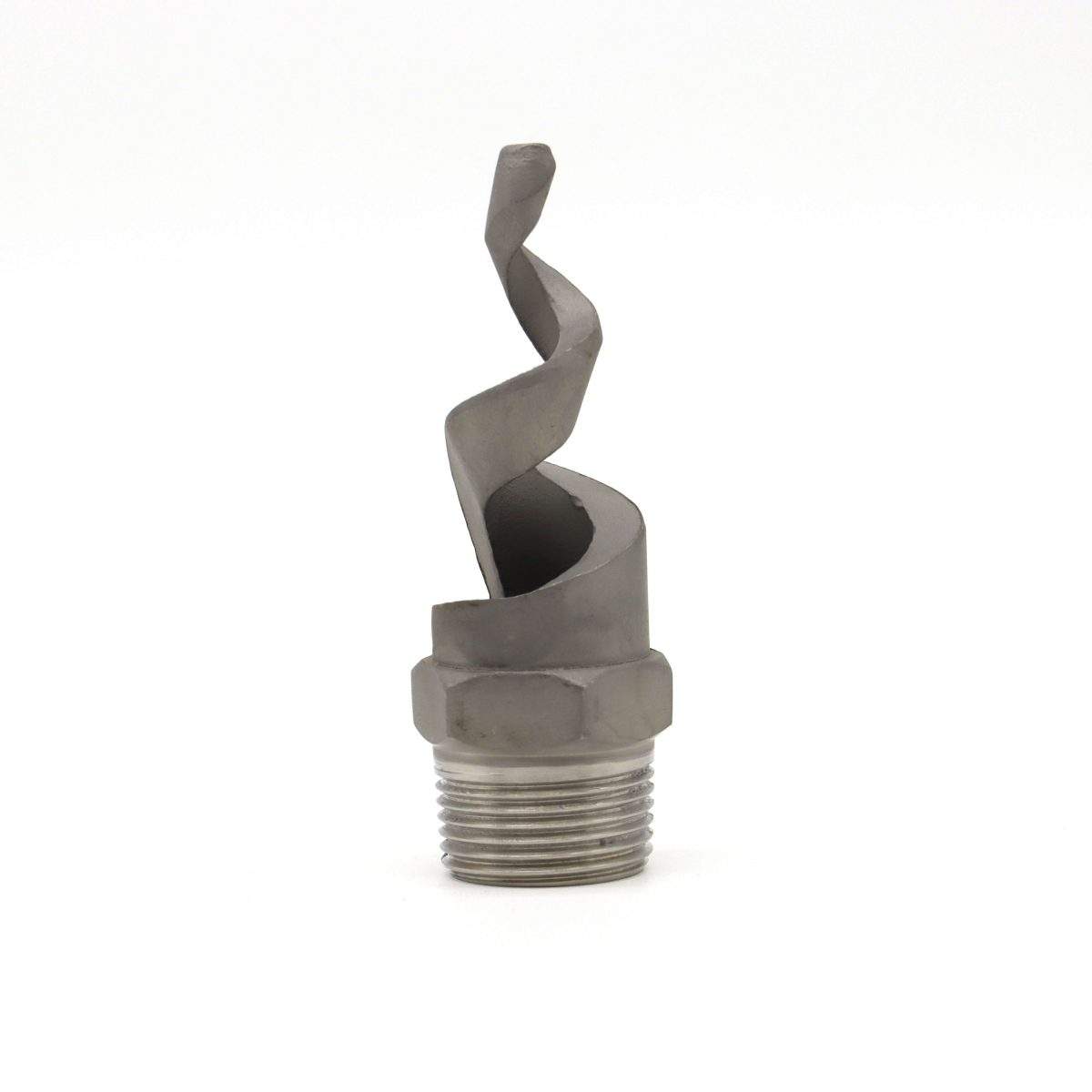

螺旋噴嘴 – 工業級全錐與空心噴嘴
SKU 範圍： SPJT 系列 |分類： 工業噴嘴
螺旋噴嘴能提供精確的霧化效果與均勻覆蓋，適用於要求嚴苛的工業應用。這些噴嘴有全錐形與空心錐形兩種設計，噴霧角度介於60°至170°，專為氣體冷卻、廢氣清洗及污染控制系統設計。螺旋噴嘴由不鏽鋼、碳化矽、黃銅及塑膠材料製成，能降低液體阻塞風險，並在0.7至25巴壓力範圍內維持穩定性能。
噴霧圖案與規格
| 特色 | 規格 |
|---|---|
| 噴霧圖案 | 全錐，空心錐 |
| 噴霧角度 | 60°、90°、120°、150°、170° |
| 流量範圍 | 2.4 – 11,960 L/min |
| 操作壓力 | 0.7 – 25 bar |
| 線條尺寸 | 1/4“ – 4” （NPT 或 BSPT） |
| 孔徑 | 2.4 – 64.6 毫米 |
材料選擇權
不鏽鋼等級
- 254SMO：海水淡化及氣體脫硫的優異耐腐蝕性
- 316SS/316L：提升鉬含量，提升對氯化物及有機酸的抗性
- 2205 雙重機：具備優異的強度與抗點蝕腐蝕能力，適用於化學設備
- 2507 超級雙重：高鉻與鉬含量，適用於極端腐蝕環境
特殊材料
- 碳化矽：具有高溫耐受性、抗氧化性及耐熱衝擊能力的陶瓷結構
- PVDF：低摩擦係數的優越化學抗性
- PTFE（特氟龍）：具備大氣老化與輻射抗性，pH值中性
性能數據 – 標準螺旋噴嘴
| 進氣口大小 | 容量大小 | 孔口（mm） | 流量 @ 0.7 bar（L/min） | 流量 @ 3 bar （L/min） | 流量 @ 7 bar （L/min） |
|---|---|---|---|---|---|
| 1/4“ | 07 | 2.4 | 2.4 | 3.9 | 8.4 |
| 1/4“ | 13 | 3.2 | 3.2 | 7.3 | 15.7 |
| 1/4“ | 20 | 4.0 | 3.2 | 11.2 | 24 |
| 3/8吋 | 30 | 4.8 | 3.2 | 16.7 | 36 |
| 1/2“ | 82 | 7.9 | 3.2 | 65 | 99 |
| 3/4“ | 120 | 9.5 | 4.8 | 95 | 145 |
| 1“ | 340 | 15.9 | 6.4 | 270 | 410 |
| 1-1/2“ | 640 | 22.2 | 7.9 | 505 | 770 |
| 2“ | 1400 | 34.9 | 11.1 | 1105 | 1690年 |
| 3“ | 2560 | 44.5 | 14.3 | 2020 | 3090 |
| 4“ | 5250 | 64.6 | 15.9 | 4140 | 6330 |
法蘭化矽螺旋噴嘴
大型工業系統採用聚酯法蘭安裝的高流量螺旋噴嘴。採用中空錐形噴霧方式，採用尖牙化碳化矽結構，確保液體均勻分布並減少堵塞。
法蘭尺寸： 2吋、3吋、4吋 噴霧角度： 60° – 180°（2 吋）、60° 至 120°（3 吋與 4 吋） 流量範圍： 535 – 2,000 L/min @ 0.7 bar
| 法蘭尺寸 | 容量大小 | 孔口（mm） | 流量 @ 0.7 bar（L/min） | 流量 @ 3 bar （L/min） | 流量 @ 7 bar （L/min） |
|---|---|---|---|---|---|
| 2“ | 1400 | 34.9 | 535 | 1105 | 1690年 |
| 2“ | 1780年 | 38.1 | 680 | 1405 | 2150 |
| 3“ | 2560 | 44.5 | 980 | 2020 | 3090 |
| 3“ | 3360 | 50.8 | 1280 | 2650 | 4050 |
| 4“ | 5250 | 64.6 | 2000年 | 4140 | 6330 |
可調整連接配件
具備彈性噴射角度與方向控制，並可調整噴嘴連接。
| 進氣口大小 | 噴射角度 | 噴嘴長度（mm） |
|---|---|---|
| 1/4“ | 60°、150°、170° | 53.9 |
| 1/4“ | 90°，120° | 47.6 |
| 3/8吋 | 60°、150°、170° | 60.3 |
| 3/8吋 | 90°，120° | 47.6 |
| 1/2“ | 60°、150°、170° | 79.4 |
| 1/2“ | 90°，120° | 64.6 |
| 3/4“ | 60°、150°、170° | 87.3 |
| 3/4“ | 90°，120° | 69.9 |
| 1“ | 60°、150°、170° | 116 |
| 1“ | 90°，120° | 92.1 |
| 1-1/2“ | 60°、150°、170° | 171 |
| 1-1/2“ | 90°，120° | 111 |
| 2“ | 60°，170° | 175 |
| 3“ | 60° | 302 |
| 3“ | 90°，120° | 203 |
| 4“ | 60°、90°、120° | 229 |
主要優勢
- 低阻塞風險： 加速流道設計可減少液體障礙形成，同時維持容量
- 均勻覆蓋： 精確的葉片結構確保粒子分布最佳且噴霧均勻
- 高流量容量： 支援大型工業系統最高11,960公升/分鐘的流量
- 彈性安裝： 相容於標準管系統;易於安裝或改裝
- 防腐蝕性： 多種材料選擇，適用於嚴苛的化學與海洋環境
- 最小堵塞： 大型且無阻擋的流動通道，非常適合高固體應用
工業應用
- 廢氣清洗（船舶、工業廠房）
- 煙氣脫硫與脫硫
- 燃氣冷卻系統
- 除塵與污染控制
- 洗滌與沖洗作業
- 防火與滅火系統
- 海水淡化設備
- 化學加工與油輪系統
品質保證
CYCO 螺旋噴嘴經過全面測試與驗證：
- 對所有原料進行鹽霧腐蝕測試
- 精度尺寸測量（CMM）用於精度驗證
- 材料光譜分析用於成分驗證
- 低、中、大流量性能測試（0–10 bar，200–2,500 L/min）
- 用於液滴尺寸分布分析的雷射粒子分析儀
- 完整的噴射角度、流量及霧化效能驗證
訂購資訊
格式： [進氣口大小] – SPJT – [物料代碼] – [噴霧角度] – [容量]
範例： 1/4 – SPJT – SS – 120 – 7
物質代碼：
- SS：不鏽鋼
- 316SS：316 不鏽鋼
- 254SMO：254 超奧氏體不鏽鋼
- 2205：雙層不鏽鋼
- 2507：超雙層不鏽鋼
- PVDF：聚氯乙烯
- PTFE：聚四氟乙烯（特氟龍）
- PP：聚丙烯
關於CYCO
東莞長原噴霧技術（CYCO）自1997年起生產工業噴嘴。CYCO 專精於全錐形、空心錐形、螺旋形、空氣霧化及儲罐清洗噴嘴，向全球超過 2,000 名客戶供應海洋洗滌系統、廢氣清潔設備及客製化噴霧解決方案。
** 請洽詢報價或與我們的工程團隊討論客製化規格。如需大量訂單、OEM/ODM 解決方案及技術支援，請與我們聯繫。**
