航運
DHL/FedEx/UPS/TNT/海運（全球配送）
交付時間
庫存：2-5天 |自訂時間：7-15天
認證
ISO9001、CE、RoHS、FDA（食品級）

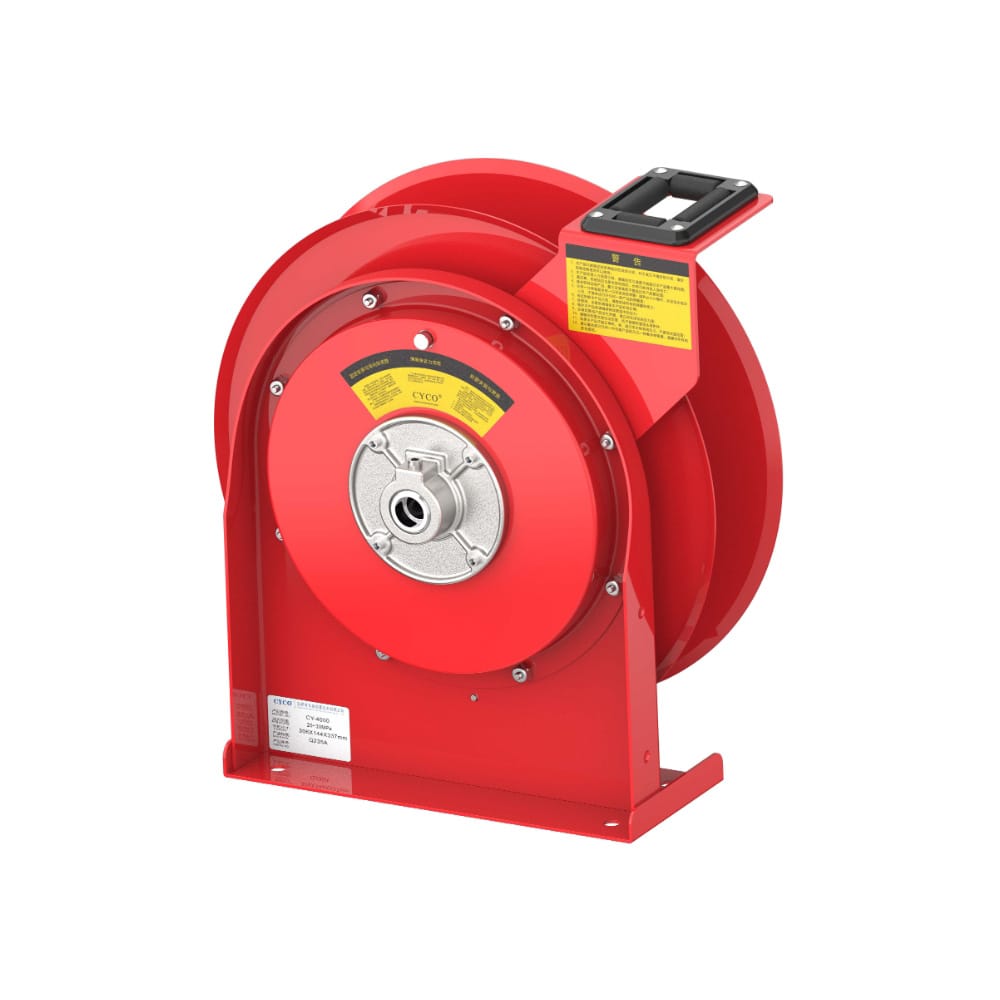

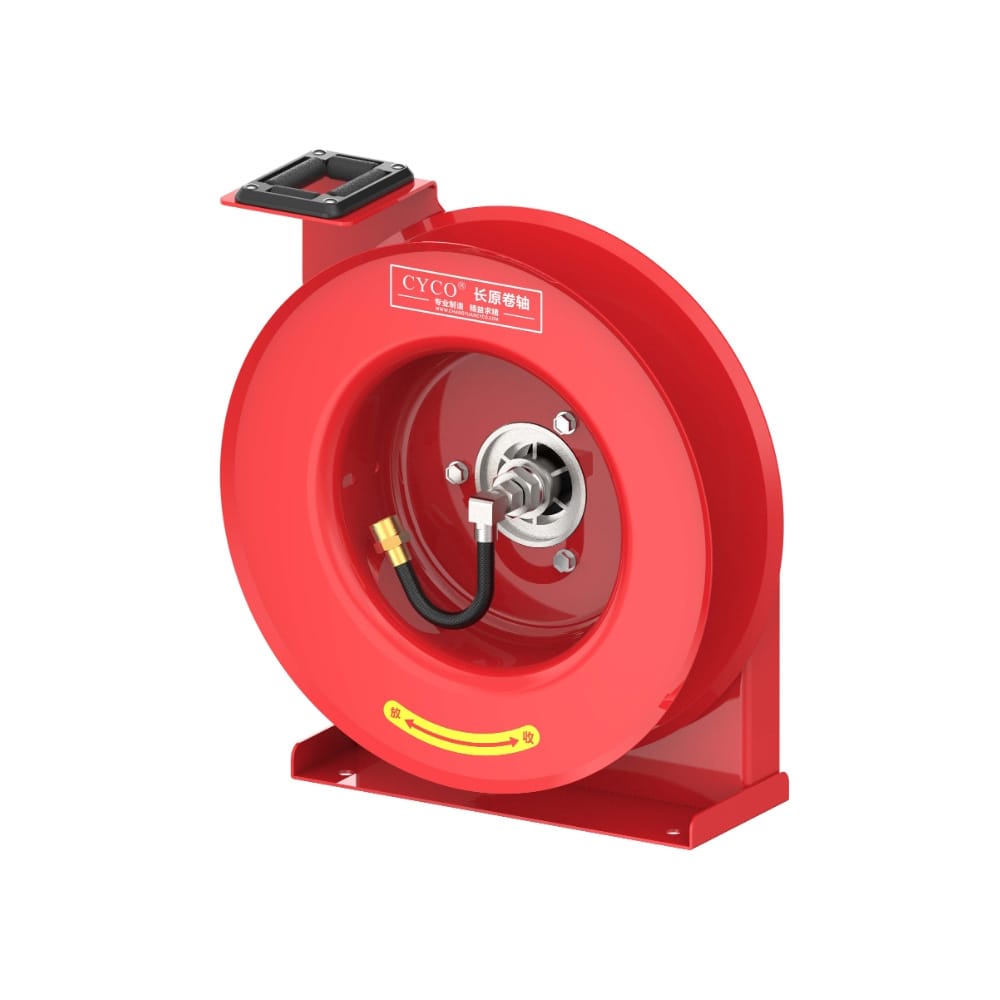

Hose Reel CY-30/40/50 Series
Category
Hose Reels, Spring-Driven Hose Reels
Construction Material
Heavy-duty steel with corrosion-resistant powder coating
Drive Mechanism
Spring-driven with enclosed clutch-type drive spring
Mounting Options
Wall, ceiling, or floor mounting (flexible installation)
Applications
Low-pressure gas/water, medium-pressure oil, high-pressure oil (industrial, construction, workshop use)
Max Operating Temperature
65°C (low-pressure), 99°C (medium & high-pressure)
Hose Compatibility
Hose ID: 6–13 mm; Hose OD: 12–22 mm; Lengths: 6–15 m (20–50 ft)
Pressure Rating Range
21 Bar (low-pressure), up to 345 Bar (high-pressure)
水管捲線器 CY-30/40/50 系列
分類： 水管捲線器、彈簧驅動水管捲線器
概述
CY-30/40/50 系列是一款專業級彈簧驅動的軟管捲軸，專為嚴苛的工業、建築及工作坊環境設計。採用重型鋼結構與抗腐蝕粉末塗層，這款多功能方案能在低壓氣水、中壓油及高壓油應用中提供可靠的軟管管理，並具備平順、無纏結的收回及靈活安裝選項。
主要特色
- 可調緩衝止動器 – 可在捲軸外任意長度鎖定軟管，提升操作彈性
- 可調導臂 – 多種定位選項，方便多用及現場調整
- 封閉驅動彈簧 – 全封閉離合器式機構，防止環境損害及反繞
- 長壽命驅動彈簧 – 離合器式捲軸核心幾乎消除反向繞製對彈簧的損害
- 專業級重型鋼結構 – 單基座設計最大化空間效率
- 耐腐蝕處理 – 所有鋼材零件均施以個別粉末塗層，確保耐久性
- 彈性安裝 – 易於安裝牆面、天花板或地板，適合任何工作空間配置
應用
非常適合工業設施、建築工地、工作坊、公共服務中心，以及任何需要有組織且可靠水管管理的環境。
尺寸規格
| 維度 | 型號1（毫米） | 型號2（毫米） | 型號3（毫米） | 型號4（毫米） | 型號5（毫米） |
|---|---|---|---|---|---|
| A | 284 | 327 | 365 | 448 | 448 |
| B | 282 | 314 | 356 | 419 | 419 |
| C | 220 | 203 | 248 | 248 | 248 |
| D | 105 | 64 | 64 | 64 | 64 |
| E | 153 | 143 | 156 | 149 | 184 |
底座安裝孔：直徑8.7毫米（四個孔）
產品型號與規格
低壓氣體/水捲線器（最高溫度：65°C）
| 模型 | 重量（公斤） | 最大壓力（巴） | 水管編號（mm） | 水管外徑（mm） | 出口（NPT） | 進氣口（NPT） | 軟管長度（公尺/英尺） |
|---|---|---|---|---|---|---|---|
| 34-7.5 OLP | 8 | 21 | 6 | 12 | 1/4“ | 3/8吋 | 7.5 （25） |
| 36-6 奧利福特 | 8 | 21 | 10 | 15 | 1/4“ | 3/8吋 | 6（20） |
| 44-10.5 OLP | 9 | 21 | 6 | 12 | 1/4“ | 3/8吋 | 10.5 （35） |
| 46-7.5 OLP | 9 | 21 | 10 | 15 | 1/4“ | 3/8吋 | 7.5 （25） |
| 54-15 OLP | 12 | 21 | 6 | 12 | 1/4“ | 3/8吋 | 15 （50） |
| 56-10.5 OLP | 11 | 21 | 10 | 15 | 1/4“ | 3/8吋 | 10.5 （35） |
| 56-15 OLP | 16 | 21 | 10 | 15 | 1/4“ | 3/8吋 | 15 （50） |
| 58-7.5 OLP | 12 | 21 | 13 | 19 | 1/2“ | 3/8吋 | 7.5 （25） |
| 58-10.5 OLP | 18 | 21 | 13 | 19 | 1/2“ | 3/8吋 | 10.5 （35） |
| 58-15 OLP | 19 | 21 | 13 | 19 | 1/2“ | 3/8吋 | 15 （50） |
中壓油輪（最高溫度：99°C）
| 模型 | 重量（公斤） | 最大壓力（巴） | 水管編號（mm） | 水管外徑（mm） | 出口（NPT） | 進氣口（NPT） | 軟管長度（公尺/英尺） |
|---|---|---|---|---|---|---|---|
| 54-10.5 OMP | 14 | 190 | 6 | 13 | 1/4“ | 3/8吋 | 10.5 （35） |
| 56-9 OMP | 14 | 155 | 10 | 18 | 3/8吋 | 3/8吋 | 9（30） |
| 58-7.5 OMP | 15 | 138 | 13 | 22 | 1/2“ | 3/8吋 | 7.5 （25） |
| 58-10.5 OMP | 19 | 138 | 13 | 22 | 1/2“ | 3/8吋 | 10.5 （35） |
高壓油輪（最高溫度：99°C）
| 模型 | 重量（公斤） | 最大壓力（巴） | 水管編號（mm） | 水管外徑（mm） | 出口（NPT） | 進氣口（NPT） | 軟管長度（公尺/英尺） |
|---|---|---|---|---|---|---|---|
| 54勝9負 安普 | 14 | 345 | 6 | 15 | 1/4“ | 1/4“ | 9（30） |
| 54-10.5 磅 | 18 | 345 | 6 | 15 | 1/4“ | 1/4“ | 10.5 （35） |
| 56-7.5 磅 | 15 | 276 | 10 | 19 | 1/4“ | 1/4“ | 7.5 （25） |
為什麼選擇 CY-30/40/50 系列
- 耐久性 – 具備粉末塗層保護的重型鋼材，能承受嚴苛的工業環境
- 安全性 – 封閉式驅動彈簧防止意外損壞並延長設備壽命
- 效率 – 彈簧驅動回放消除手動上鍊，降低操作人員疲勞
- 多功能性 – 多種壓力等級與軟管配置支援多元應用
- 節省空間 – 緊湊的單基地設計適合任何工作區配置
- 低維護 – 防腐蝕結構可減少維護需求
聯絡我們
關於價格、批量訂單、OEM/ODM客製化或技術規格，請立即向我們的銷售團隊提出詢問。
