造紙與紙漿產業：噴嘴應用與解決方案

工業造紙在每個生產階段都需要精確的流體控制。從剝殼原木到塗層成品板材，噴嘴直接影響產品品質、水效率及營運成本。若您想優化造紙廠的噴霧系統，則需了解噴嘴選擇標準、性能特性，以及紙漿生產與造紙工藝的應用特定要求。

現代造紙廠消耗大量水資源並處理化學品。研究顯示，優化後的噴嘴系統能在維持或提升清潔效能、纖維清洗效率及塗層均勻性的同時，減少40%至70%的用水量。本綜合指南涵蓋工業噴嘴應用於整個造紙與紙漿生產鏈，從木材準備到最終塗層及繞線作業。

了解造紙製造中噴嘴的需求

造紙與紙漿生產是噴霧技術最具挑戰性的工業環境之一。您將面臨高壓清洗要求、化學相容性要求、持續操作需求及嚴格品質控管標準等挑戰。此工藝分為兩大階段：紙漿生產（將木材轉化為纖維）與造紙（將纖維成形為片材）。

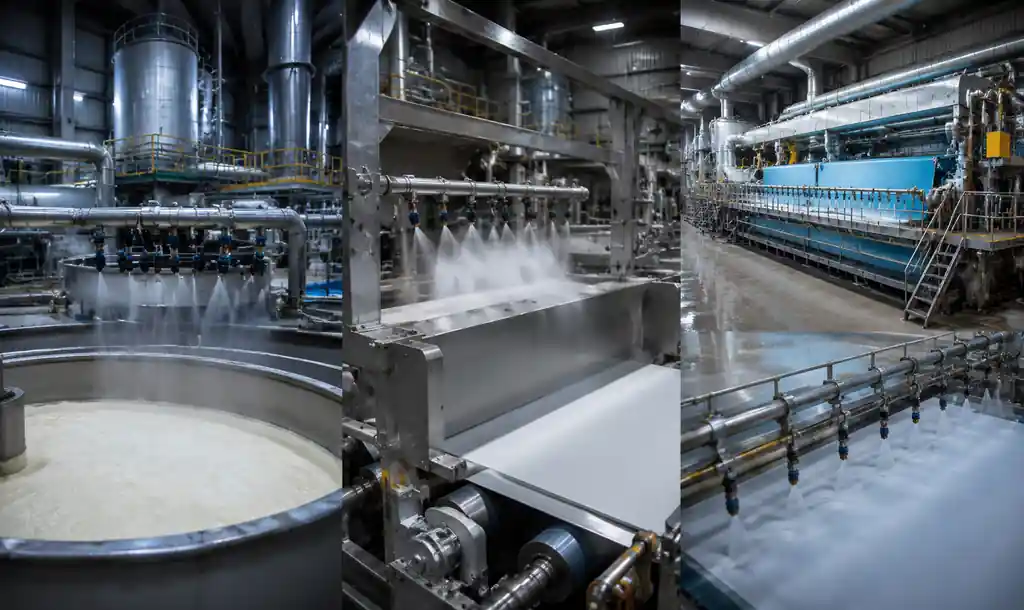

![1-紙漿廠-噴嘴-概覽]（https://www.nozzle-intellect.com//uploads/1-paper-pulp-mill-spray-nozzle-overview.webp） 工業造紙廠生產線展示噴嘴在整個製程中的應用

噴嘴在兩個階段中都扮演關鍵角色。在紙漿廠中，噴嘴負責剝皮作業、布料清洗、滾筒過濾器清潔及化學藥劑施用。造紙機在線材清潔、毛氈調理、網膜濕潤及塗層應用時，需要精確的噴霧控制。每個應用都要求特定的噴嘴特性，包括噴霧模式、液滴大小、流量及壓力參數。

紙漿生產：關鍵噴劑應用

木材準備與卸殼

進入鋸木廠的原木在加工前需徹底清潔並去除樹皮。高壓平扇噴嘴提供水力機械脫皮作業所需的衝擊力。你可以指定噴嘴運作於1000-3000 psi（70-200 bar），流量介於5-50 GPM，視原木直徑和樹皮特性而定。

剝皮過程利用水射流將樹皮從原木中噴出，同時盡量減少纖維損害。噴霧角度為15-40度的平扇噴嘴，能在線性覆蓋區域內提供集中的衝擊力。不鏽鋼結構（316等級）確保對樹皮和木材萃取物中單寧和有機酸的耐腐蝕性。

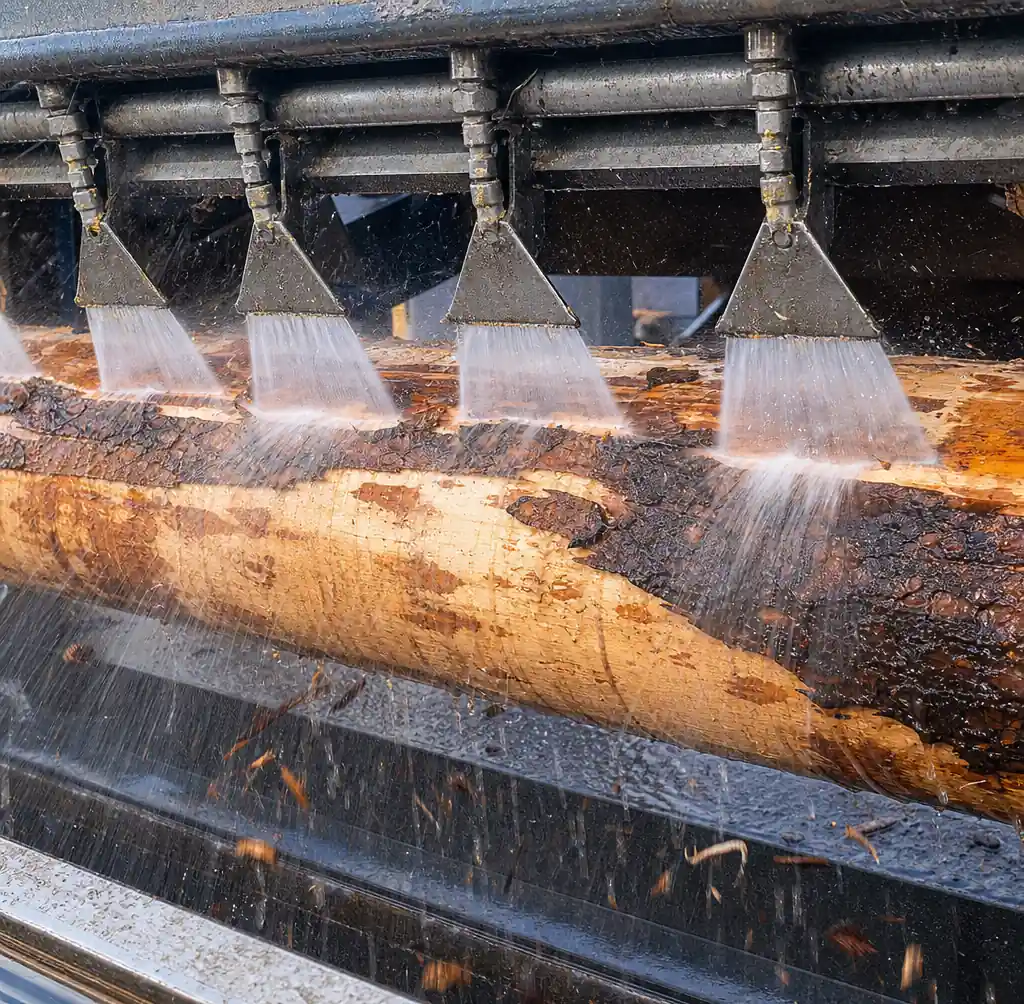

![2-木柴卸殼-高壓噴嘴]（https://www.nozzle-intellect.com//uploads/2-log-debarking-high-pressure-spray-nozzles.webp） 高壓平扇噴嘴可從造紙廠的原木中去除樹皮

石材與土壤分離的過程也依賴噴嘴。全錐形噴嘴在40-100 psi間運作，能在分離槽中產生攪拌，有助於在製漿前去除雜質。此預清洗步驟減少設備磨損並提升最終紙漿品質。你應該在磨料漿液環境中安裝不鏽鋼或硬化陶瓷噴嘴，以延長使用壽命。

紙漿清洗與纖維回收

化學製漿過程會溶解木質素並分離木纖維。消化後，紙漿清洗系統會去除用過的烹飪用液，回收有價值的化學物質。這種多階段洗滌工藝在紙漿廠中是主要的用水量來源，使噴嘴效率變得至關重要。

旋轉滾筒洗滌機使用噴嘴沖洗紙漿纖維，使其通過旋轉篩網。置於桶上方的平扇噴嘴形成連續水簾，將黑色液體從纖維墊中排出。操作壓力範圍為20至60 psi，流量調整以達成目標稀釋因子。適當的噴嘴選擇與位置可比次優配置減少30-50%的淡水消耗。

棕色原料洗滌機和漂白水廠洗滌機也會使用噴嘴來進行纖維墊的調理和置換洗滌。選擇噴嘴材料時，您需要考慮化學相容性。使用二氧化氯、過氧化氫或臭氧進行漂白作業時，需要具備耐腐蝕性的材料，包括316L不鏽鋼、Hastelloy或氟聚合物塑膠（PVDF、PTFE）。

布料與過濾器清潔

紙漿加工設備包含多種過濾與脫水階段，使用布網、鐵絲網及過濾帶。這些表面需要持續清潔，以防止堵塞並維持加工效率。安裝於自動淋浴系統中的高壓清潔噴嘴，提供24小時運作所需的清潔性能。

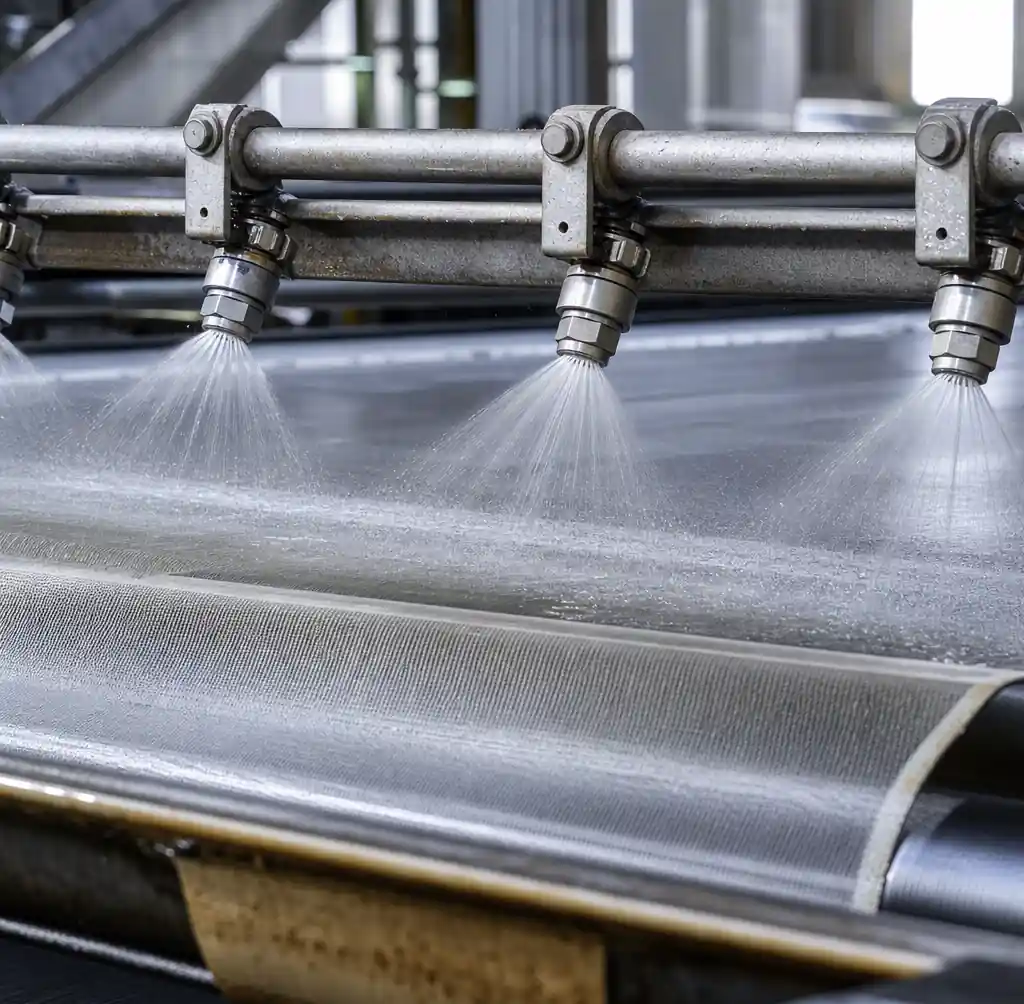

![3-布料清潔-旋轉噴射噴嘴]（https://www.nozzle-intellect.com//uploads/3-fabric-cleaning-rotating-jet-nozzles.webp） 旋轉噴嘴、清潔紙漿加工、布料篩網與過濾器

布料淋浴通常使用旋轉噴射噴嘴或振盪平扇噴嘴，運作於500-2000 psi。高速噴射穿透布料開口，將被困的纖維和污染物沖落。根據布料寬度和污染程度，每個噴嘴流量可達2至20 GPM，達到有效清潔效果。

適當的噴嘴間距與重疊能確保布料寬度完全覆蓋。大多數安裝方式每6-12英吋放置噴嘴，噴霧角度選擇以提供布面100-150%的重疊。這種冗餘設計防止了條紋，並確保即使噴嘴隨時間磨損，清潔表現也保持一致。

紙機應用：濕端到乾端

頭箱與線材組

造紙機的濕端從頭盒開始，頭箱將稀釋的紙漿漿液分配到移動的鋼絲篩網上。雖然頭箱本身使用專用的切片開口而非噴嘴，但下方的鋼絲段則需要大量噴嘴清潔系統。

成型織物（線材）在每分鐘500至6000英尺的速度運作，同時從纖維墊中移除水分。纖維、填充劑及添加劑會在電線表面累積，降低排水效率並造成片材缺陷。電線清潔淋浴使用扁平的風扇噴嘴，與電線運動方向相反，產生刷洗作用，去除污染物。

低壓淋浴（20-60 psi）提供持續的調節，而高壓淋浴（500-1500 psi）則提供密集清潔。你應該在線路段配置中同時安裝兩種類型。噴嘴間距為4至8英吋，確保機器寬度完整覆蓋。不鏽鋼或陶瓷噴嘴能抵抗纖維和填充物顆粒的磨蝕磨損。

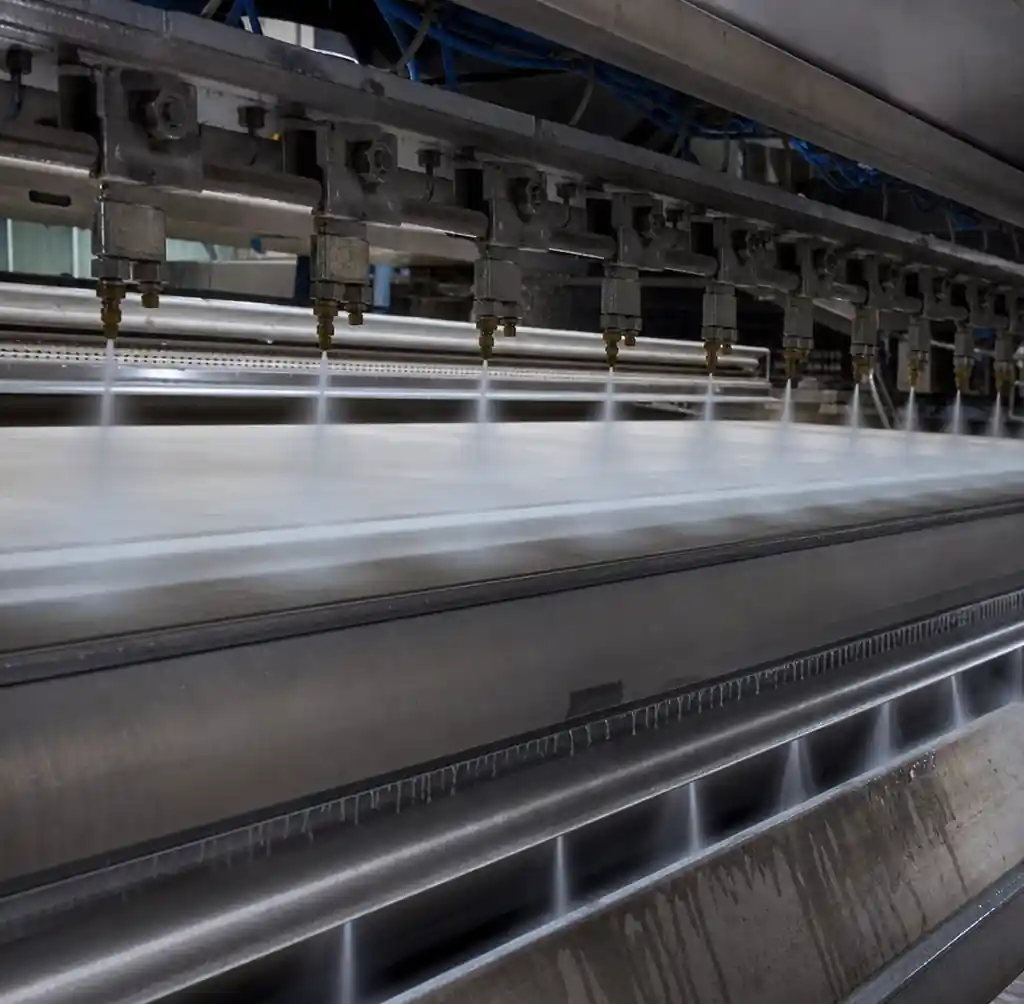

![4-造紙機-鐵絲-區段清潔-淋浴]（https://www.nozzle-intellect.com//uploads/4-paper-machine-wire-section-cleaning-showers.webp） 鐵絲段淋浴噴嘴維持造紙機，形成布料清潔

新聞版 氈布清潔

在鋼絲段之後，紙張網進入壓機尖端，機械壓力會帶走額外的水分。壓製氈會吸收從片材擠出的水分，然後透過真空系統釋放。氈布清潔決定壓床效率及最終片材含水量。

壓氈淋浴使用擺動或旋轉噴嘴來清潔毛氈表面及內部結構。針式淋浴使用細水射流（0.010-0.020英吋孔徑），壓力為1500-3000 psi，以滲透毛氈纖維並去除被困污染物。適當的清潔可提升壓機效率10%至20%，直接影響烘乾機區的能源消耗。

化學清潔系統也會使用噴嘴噴灑洗劑、分散劑和殺菌劑來壓製氈。較低壓力噴嘴（40-100 psi）確保化學物質均勻分布於氈寬度。你需要化學相容的噴嘴材料，包括不鏽鋼或塑膠，視所用清潔化學而定。

烘乾機部分：網毛護理與保濕

紙張乾燥是指將網狀物穿過加熱的圓筒，蒸發剩餘水分。然而，過度乾燥會導致脆性、捲曲及尺寸不穩定。受控再濕潤系統會精確調整水分量，以調節網膜以達到最佳效果。

空氣霧化噴嘴提供網體調理所需的細霧，且不會造成片材缺陷。這些雙流體噴嘴將壓縮空氣與水混合，產生10至50微米的微小水滴。空氣霧化系統運作於60-100 psi的空氣壓力，每噴嘴流量為0.1-2 GPM，能精確控制濕度。

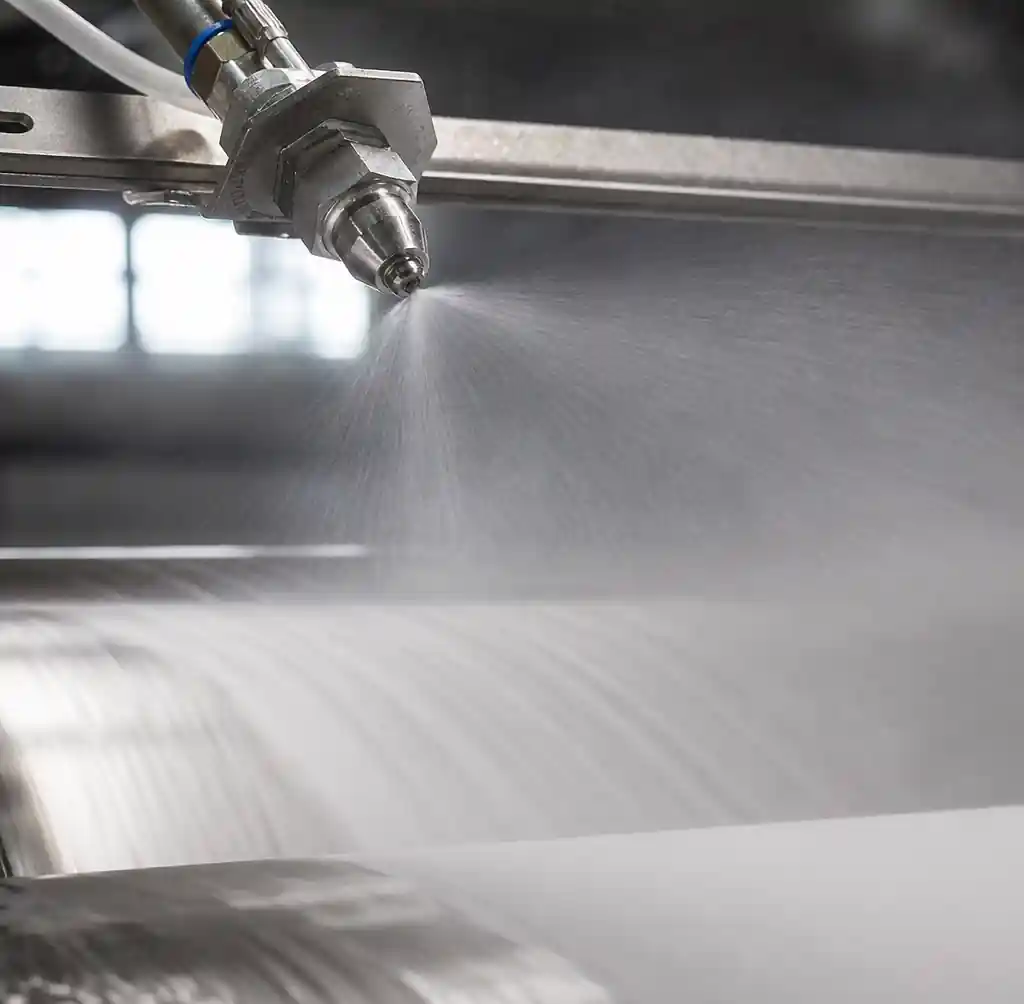

![5-空氣霧化噴嘴-網狀濕潤]（https://www.nozzle-intellect.com//uploads/5-air-atomizing-nozzles-web-moistening.webp） 空氣霧化噴嘴產生細霧，用於紙張網調理

你可以在烘乾機區間或烘乾機結束後安裝保濕系統。超細液滴能迅速蒸發或吸收於片中，不會造成濕斑或蜆狀缺陷。此技術使您能以±0.5%的精度達成目標含水量，這對尺寸穩定性及轉換性能至關重要。

塗層與精加工

預計量塗層系統

許多紙品等級會經過表面塗層，以提升印刷性、亮度或阻隔性能。噴塗是現代造紙廠中多種應用方法之一。幕簾塗層機與噴塗機使用精密噴嘴，以均勻且受控的塗層重量。

液壓霧化噴嘴在300-800 psi壓力下運作，將塗層配方分解成細小的液滴，形成紙面均勻的薄膜。空心錐形噴嘴提供圓形覆蓋圖案，可重疊用於寬網應用。你應該選擇噴嘴的噴射角度（通常為60-90度），以符合你的塗層幾何形狀，並達到理想的塗層分布。

塗層的一致性與黏度顯著影響霧化品質。噴嘴必須能處理含有顏料、黏合劑和添加劑的懸浮液，避免堵塞。孔徑為0.040-0.080英吋的不鏽鋼噴嘴，提供持續塗層所需的抗堵塞與耐磨壽命。

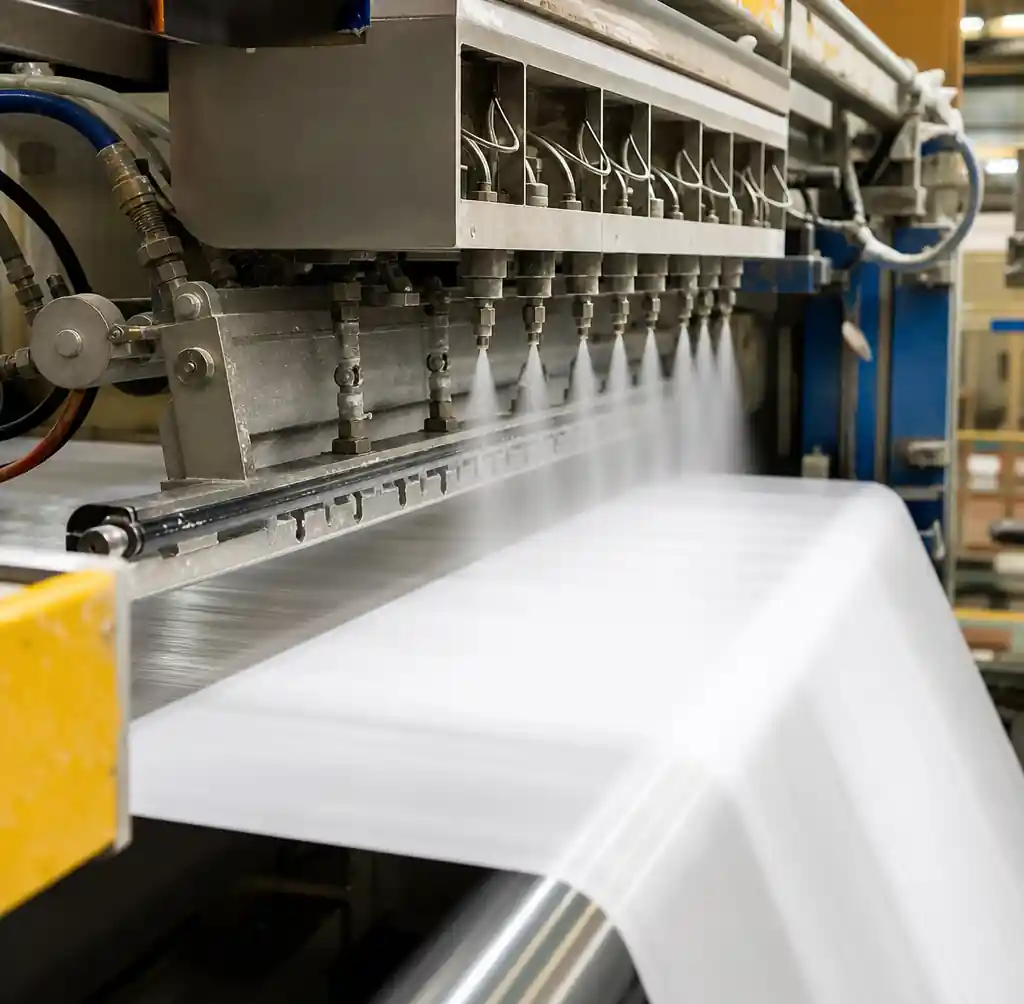

![6-紙張塗層-噴塗-施用-系統]（https://www.nozzle-intellect.com//uploads/6-paper-coating-spray-application-system.webp） 噴塗系統在造紙廠中均勻塗覆紙網

特殊塗層應用

功能性塗層，包括防水、抗油脂及阻隔塗層，通常使用噴塗方法。空氣霧化噴嘴擅長塗抹低黏度塗層溶液，包括氟化學品、蠟及聚合物分散劑。細霧化能以最小材料消耗產生薄且均勻的塗層。

部分障壁塗層應用使用加熱塗層溶液，必須霧化後在高溫下施用。不鏽鋼噴嘴可承受200-400°F的工作溫度，能應付這些要求高的應用。你需要絕緣的排氣頭段和熱追蹤送料管線，以維持從儲存到塗抹的塗層溫度。

水槽與設備清潔

紙漿儲存與加工槽

造紙廠與紙漿廠操作數百個儲存槽、混合箱及加工容器。這些儲槽需要定期清潔，以去除纖維堆積、化學殘留物及生物生長。旋轉式儲罐清潔噴嘴提供360度覆蓋，並有高衝擊力的清潔噴射。

自動旋轉槽清洗噴嘴利用流體壓力驅動齒輪機構，使噴嘴以受控模式旋轉。這些噴嘴在40-150 psi的壓力下運作，流量介於10-100 GPM，能以足夠的衝擊力清潔容器內部，去除頑固的沉積物。使用適當選擇的旋轉噴嘴，可以在直徑達30英尺的容器中達到徹底清潔效果。

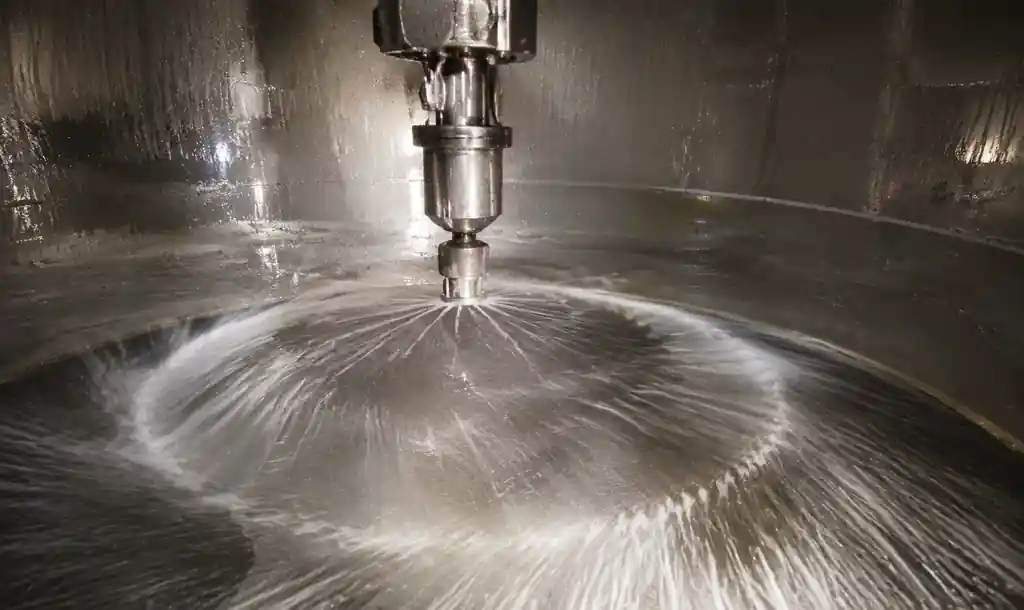

![7-旋轉槽清潔噴嘴-紙漿儲存]（https://www.nozzle-intellect.com//uploads/7-rotary-tank-cleaning-nozzles-pulp-storage.webp） 旋轉槽清洗噴嘴提供紙漿儲存容器360度覆蓋

靜態噴射球噴嘴則是較簡單的清潔替代方案，適合較不具挑戰性的清潔應用。這些固定噴嘴以球形或半球形分布流體，無需活動部件。雖然噴霧球比旋轉噴嘴需要更多清潔時間，但在整個工廠的CIP（原地清潔）系統中提供可靠的服務。

化學回收設備

採用化學製漿工藝的紙漿廠會操作回收鍋爐、蒸發器及需要專業清潔的苛化系統。高壓旋轉噴嘴負責去除蒸發管和熱交換器的結垢。噴嘴材料必須能抵抗回收作業中遇到的極端pH值及高溫。

為造紙產業應用選擇噴嘴

材料選擇標準

噴嘴材料的選擇取決於化學品暴露、操作溫度、耐磨性要求及使用壽命預期。不鏽鋼316或316L在大多數造紙應用中提供廣泛的化學相容性及良好的機械性能。你應該標註316L，適用於需要優越耐腐蝕性的漂白劑應用。

陶瓷噴嘴內嵌在高度磨蝕的應用中展現卓越的耐磨性，包括剝皮、利用回收纖維清潔布料及漿料處理。陶瓷材料（包括氧化鋁和碳化矽）在磨料使用中比不鏽鋼長10-20倍，但初期成本較高。

硬化不鏽鋼噴嘴在適度成本提升的同時，能提升耐磨性。氟聚合物塑膠噴嘴（PVDF、PTFE）對於強烈的漂白化學品及極端pH值環境提供優異的耐化學能力，儘管無法承受高操作壓力或高溫。

流量與壓力優化

適當的噴嘴尺寸在清潔效能、用水量與能源成本之間取得平衡。小尺寸噴嘴需要過高壓力才能達到目標流量，浪費泵能量並加速磨損。過大噴嘴的速度與衝擊力不足，影響清潔效果。

您應該根據覆蓋範圍、所需的衝擊力或潤濕速率、可用水壓及可接受流量來計算噴嘴需求。噴嘴製造商提供流程圖與選擇軟體，將這些變數相互關聯。大多數造紙機應用以最大額定容量的50-80%運作噴嘴，以確保穩定性能並延長使用壽命。

水資源保育與永續發展

全球造紙廠面臨越來越大的壓力，必須減少淡水消耗和廢水產生。優化的噴嘴系統在維持產品品質與生產效率的同時，對節水工作有顯著貢獻。

現代電線清潔系統若使用適當選擇與維護的噴嘴，相較於舊有系統可減少30-50%的淋浴用水量。您可以透過提升噴嘴效率、優化噴霧模式，以及根據實際污垢狀況調整清潔強度的自動壓力控制系統來達成這些節省。

閉環水系統會在處理與排放前，重複利用澄清白水進行多次清洗應用。這些系統的噴嘴必須能容忍比淡水系統更高的懸浮固體和溶解污染物。定期檢查與更換能維持性能並防止意外故障。

維護與績效監控

檢查與更換時程

噴嘴在正常運作時會因侵蝕、腐蝕及撞擊損壞而磨損。磨損的噴嘴會增加流量、改變噴霧模式，並減少衝擊力。你應該根據噴嘴類型、操作條件及觀察到的磨損速率制定檢查時程。

高壓清洗噴嘴通常需要每月檢查，並在高要求的應用中每季更換一次。低壓噴嘴在較不磨損的使用中可運作6至12個月後更換。備用噴嘴備用可減少故障時的停機時間。

流量測試提供噴嘴磨損的定量評估。你可以使用便攜式流量計或壓力計測量單一噴嘴的流量。流量增加超過銘牌容量10-15%表示有重大磨損需要更換噴嘴。系統性流量測試有助於在噴嘴損耗前識別其，避免其影響製程性能。

濾網與過濾器維護

過濾不足的噴嘴容易因水源中的微粒而過早堵塞及侵蝕性磨損。安裝並維護適當的濾網或過濾器，能保護您的噴嘴投資，並確保穩定的性能。

大多數造紙機噴霧系統使用50-100網格濾網（150-300微米）來去除纖維碎片、鱗片顆粒及雜質。較細的過濾（200 網格 / 75 微米）對細噴塗應用（包括塗層及濕潤系統）有利。自動自清潔濾網在關鍵應用中無需人工介入即可維持過濾。

常見問題

哪種噴嘴最適合清洗紙機的電線？

電線清潔應用通常使用平面風扇噴嘴，噴霧角度為15-40度，持續調理淋浴時壓力為20-60 psi，高壓清洗則需在500-1500 psi。不鏽鋼或陶瓷噴嘴提供24小時運作所需的耐磨性。噴嘴間距為4-8英吋，確保機器寬度完全覆蓋。

我該如何減少紙漿清洗系統的用水量？

透過選擇適合的噴霧角度與流量，優化滾筒洗滌機的淋浴噴嘴，以符合您特定的紙漿質地與清洗效率目標。適當位置的扁平風扇噴嘴可在維持排量清洗效果的同時，減少30-50%的淋浴水量。考慮對現有噴嘴進行流量測試，以找出過度磨損導致用水量增加的情況。

哪些材料能處理漂白劑化學品暴露？

漂白化學品包括二氧化氯、過氧化氫和臭氧，都需要耐腐蝕噴嘴材料。大多數漂白應用請標示316L不鏽鋼。極端pH環境可能需要Hastelloy合金或氟聚合物塑膠（PVDF、PTFE）。選擇噴嘴材料前，務必確認化學相容性。

空氣霧化噴嘴能減少塗層材料消耗嗎？

空氣霧化噴嘴產生超細小的液滴（10-50微米），形成薄且均勻的塗層，覆蓋度極佳。與傳統液壓霧化相比，空氣霧化系統可在維持功能性能的同時，減輕塗層重量20-40%。此技術特別適合特殊屏障塗層及功能性處理。

我應該多久更換一次布料清潔噴嘴？

更換間隔取決於操作壓力、水質及噴嘴材質。高壓清洗噴嘴（1000+ psi）在磨蝕條件下通常需每1至3個月更換一次。低壓噴嘴可運作6至12個月。實施流量測試，以在噴嘴磨損前發現它們影響清潔效能。

噴塗系統中塗層不均勻的原因是什麼？

塗層不均可能由噴嘴磨損、噴霧重疊不當、塗層黏度不均，或噴嘴與基材間距離不正確所造成。檢查噴嘴流量和噴霧模式以辨識磨損。確認噴射角度在塗層條處有100-150%的重疊。保持塗層溫度與黏度在指定範圍內。

結論

噴嘴技術在造紙與紙漿製造中扮演著關鍵角色，從原料準備到最終產品完成。正確的噴嘴選擇、安裝與維護直接影響水效率、能源消耗、產品品質及營運成本。了解應用特定需求，能讓您為每個製程階段指定最佳噴嘴類型、材料及操作參數。

現代造紙廠透過系統性優化噴嘴，能在維持或提升清潔效能與工藝效能的同時，實現顯著的節水效果（減少30-70%）。隨著產業持續邁向更永續的營運，噴灑系統效率將持續成為關鍵的優化機會。投資於適當的噴嘴技術與維護計畫，透過減少資源消耗、提升產品品質及延長設備壽命，帶來可衡量的回報。
