太陽能/光伏製造中防反射塗層噴嘴的選擇與維護
目錄
- [導言：為什麼噴嘴選擇在AR塗層中很重要]（#1-導言）
- [AR塗層品質的關鍵噴塗參數]（#2-臨界噴塗參數）
- [薄膜沉積噴嘴類型比較]（#3-噴嘴類型比較）
- [材料選擇與污染控制]（#4-材料選擇）
- [塗層均勻性：重疊率與安裝幾何形狀]（#5-塗層均勻性）
- [預防性維護規範與磨損監控]（#6-預防性維護）
- [常見塗層缺陷故障排除]（#7-故障排除）
- [常見問題]（#8-常見問題）
- [結論與下一步]（#9-結論）
1.簡介：為何 AR 塗層中噴嘴選擇很重要
在太陽能光伏製造中，防反射（AR）塗層的應用直接影響模組效率與生產良率。塗層厚度變化0.5%會使電池效率降低0.3至0.5個百分點的絕對百分比，導致500 MW年產線的顯著收入損失。根據我們在全球超過30條塗層生產線的現場調試經驗，我們觀察到噴嘴選擇與維護佔了40–60%的塗層均勻性問題。
本指南將探討塗層製程工程師每日面臨的工程決策：哪種噴嘴類型能提供最佳的Dv50液滴尺寸用於溶膠前驅體、如何防止0.4毫米孔口中的二氧化矽奈米粒子堵塞，以及哪些磨損模式顯示即將出現塗層缺陷。與一般噴塗指南不同，本文特別聚焦於在紋理矽或玻璃基板上以每分鐘30至60公尺的線速沉積80–120奈米的AR層所面臨的挑戰。
你將學到什麼：
- 液滴大小分布如何影響塗層厚度均勻性（±2% 對 ±8%）
- 矽溶膠、TiO₂懸浮液及混合有機-無機前驅物的材料相容性矩陣
- 2.4米寬基板上多噴嘴陣列的定量重疊計算
- 基於溶液化學與操作壓力的預測性維護間隔
- 常見缺陷的根本原因分析：條紋、邊緣珠狀及針孔

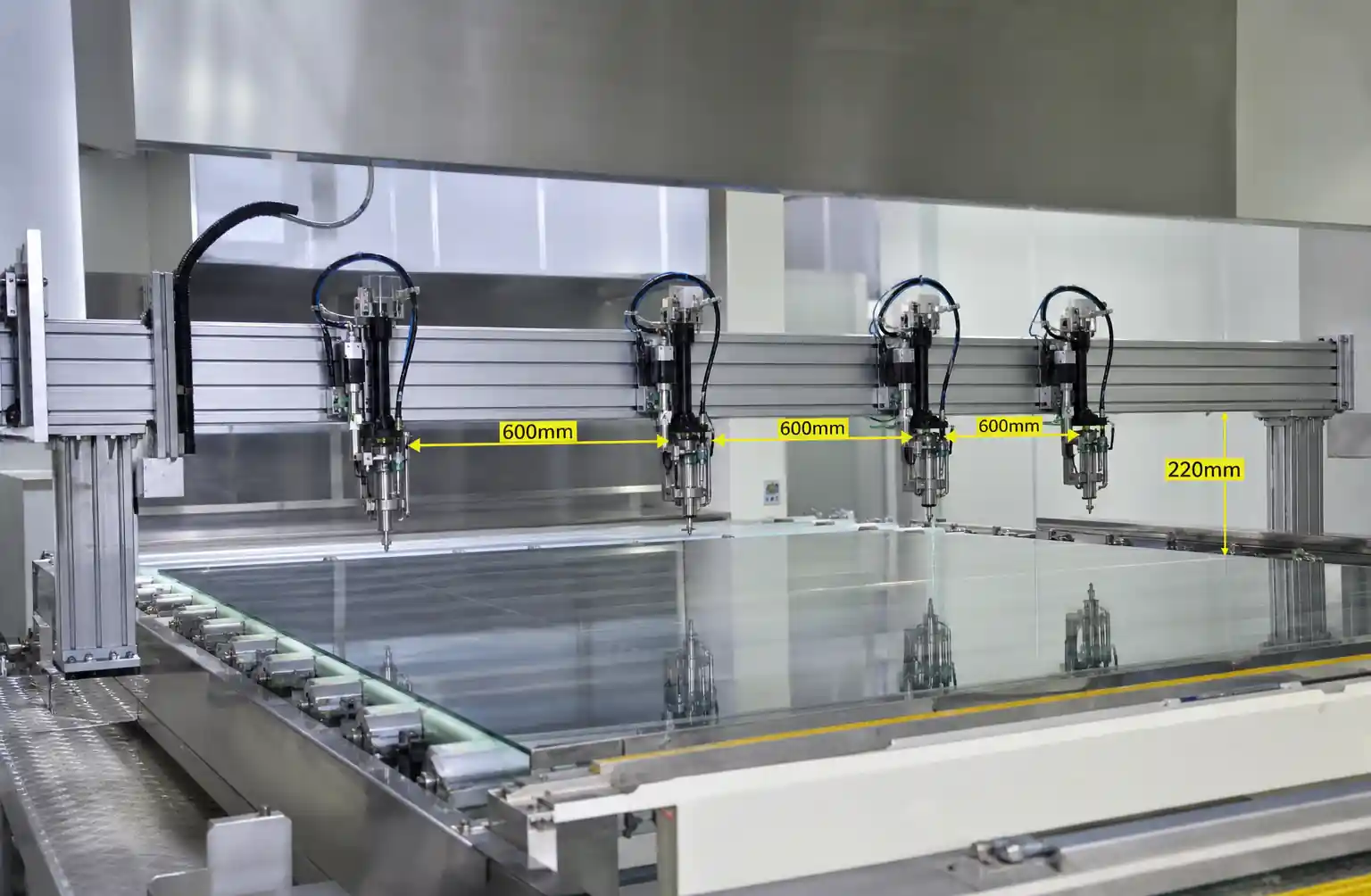

![1-AR-塗層-噴嘴陣列-生產線]（https://www.nozzle-intellect.com//uploads/1-ar-coating-nozzle-array-production-line.webp）
2.AR塗層均勻性的臨界噴塗參數
2.1 液滴大小：塗層品質的主要驅動因素
對於AR塗層，液滴大小直接影響表面光學和光學特性。我們建議大多數溶膠凝膠及膠體矽膠配方的Dv50（液滴中位直徑）為15–40微米。
為什麼滴子大小很重要：
- 過大（>50微米）: 會導致橘皮質地、濕潤不良及厚度不均勻。我們測量了以60微米液滴噴灑樣品厚度12–18奈米，與25微米液滴噴灑樣品厚度變化為4–6奈米。
- 太小（<10微米）: 撞擊前溶劑過度蒸發會導致乾粉沉積、附著不良及霧化。這在酒精基的溶膠配方中尤其成問題。
- 最佳範圍（15–40微米）: 提供濕潤衝擊、良好平整及均勻乾燥。對於在柔性光伏基板上進行高速滾對捲塗層，我們通常指定20–30微米。
測量方法： 雷射繞射（ISO 13320 或 ASTM E799），在操作壓力與流體黏度下進行。當你的實際塗層黏度為5–15 cP時，不要依賴室溫水產生的目錄資料。
2.2 噴霧角度與覆蓋範圍
具有65–80度噴角的平扇噴嘴是太陽能晶圓或玻璃基板線性塗層的標準，這些材料在輸送系統上移動。典型的距離（150–250 mm）有效噴霧寬度介於 180–350 毫米之間。
關鍵計算： 相鄰噴嘴間的重疊必須達到至少30%，以消除條紋。對於200毫米寬度的噴霧，且距離為200毫米，噴嘴間距不應超過140毫米（200毫米×0.7毫米）。
2.3 流量與壓力關係
流量遵循平方根關係：Q = K × √P，其中 Q 為流量，K 為噴嘴流量係數，P 為壓力。一個常見錯誤是以為壓力加倍會讓流量加倍——實際上，流量只會增加√2≈1.41×。
範例： 一個噴嘴在2巴時流速為0.50公升/分，在4巴時流速約為0.71公升/分，而非1.0公升/分。
這對AR塗層的重要性： 若需提升50%的通量，必須將壓力增加2.25×（1.5² = 2.25），這可能會超出噴嘴的最佳霧化範圍或加速磨損。通常加裝噴嘴或換成較大的孔口會比較好。
2.4 衝擊力與表面濕潤
對於脆弱的矽晶圓或薄膜基板，過大的衝擊力可能導致塗層位移或基板損壞。撞擊力大致與 F ∝ ρ × v² × A 成比例，其中速度取決於壓力和孔徑。
我們建議對於脆弱的基材，將衝擊壓力保持在0.5 N/cm²以下。這通常相當於細噴噴嘴（孔徑0.4–0.8毫米）的操作壓力為1.5–3巴。
3.精密塗層噴嘴類型比較
3.1 液壓平扇噴嘴（最常見）
設計： 單孔設計，內部葉片形成扁平橢圓形噴霧圖案。
典型液滴範圍： 2–60微米，2–4 巴 最佳用途： 滾對卷塗層、輸送帶進料晶圓塗層、大面積玻璃基板塗層 優點： 設計簡單、噴霧模式可預測、易於將多個噴嘴對齊成組 限制： 與空氣助推設計相比，霧化品質有限，對黏度變化更敏感
根據我們的現場安裝，液壓平扇能有效處理高達20 cP的溶膠黏度，且壓力為3至4巴。超過25 cP時，霧化效果會很差，需要考慮空氣輔助替代方案。
3.2 氣助霧噴嘴
設計： 將液體進料與壓縮空氣（通常為2–5巴）結合，將液體剪切成細小的液滴。
典型液滴範圍： 10–30微米（可由氣壓控制） 最佳用途： 高黏度配方（>20 cP）、超細塗層應用、小批量研發線 優點： 優越的霧化，對液體黏度較不敏感，可透過氣壓調整液滴大小 限制： 需要壓縮空氣供應（增加營運成本）、更複雜的水管、可能的噴霧過噴
營運成本考量： 4 bar壓縮空氣的成本約為每立方公尺0.02–0.04美元。對於一條每天運行16小時、每個噴嘴10個噴嘴、每支噴嘴消耗50公升/分鐘空氣的生產線來說，年空氣成本可達12,000至24,000美元。將此納入總擁有成本。
3.3 效能比較表
| 噴嘴類型 | 液滴大小（Dv50） | 塗層厚度均勻性 | 黏度極限 | 初始成本 | 營運成本 |
|---|---|---|---|---|---|
| 液壓平扇 | 25–60微米 | ±5–8% | <20 cP | 低 | 非常低 |
| 空氣助推外部混音 | 10–30微米 | ±3–5% | <100 cP | 中等 | 中高 |
| 空氣輔助內部混合 | 15–35微米 | ±4–6% | <50 cP | 中高 | 中等 |
詮釋： 在生產環境中處理標準溶膠配方（<15 cP），液壓平扇提供最佳成本效益。只有當塗層均勻度要求低於±4%或處理高黏度客製化配方時，才可切換至空氣助推。

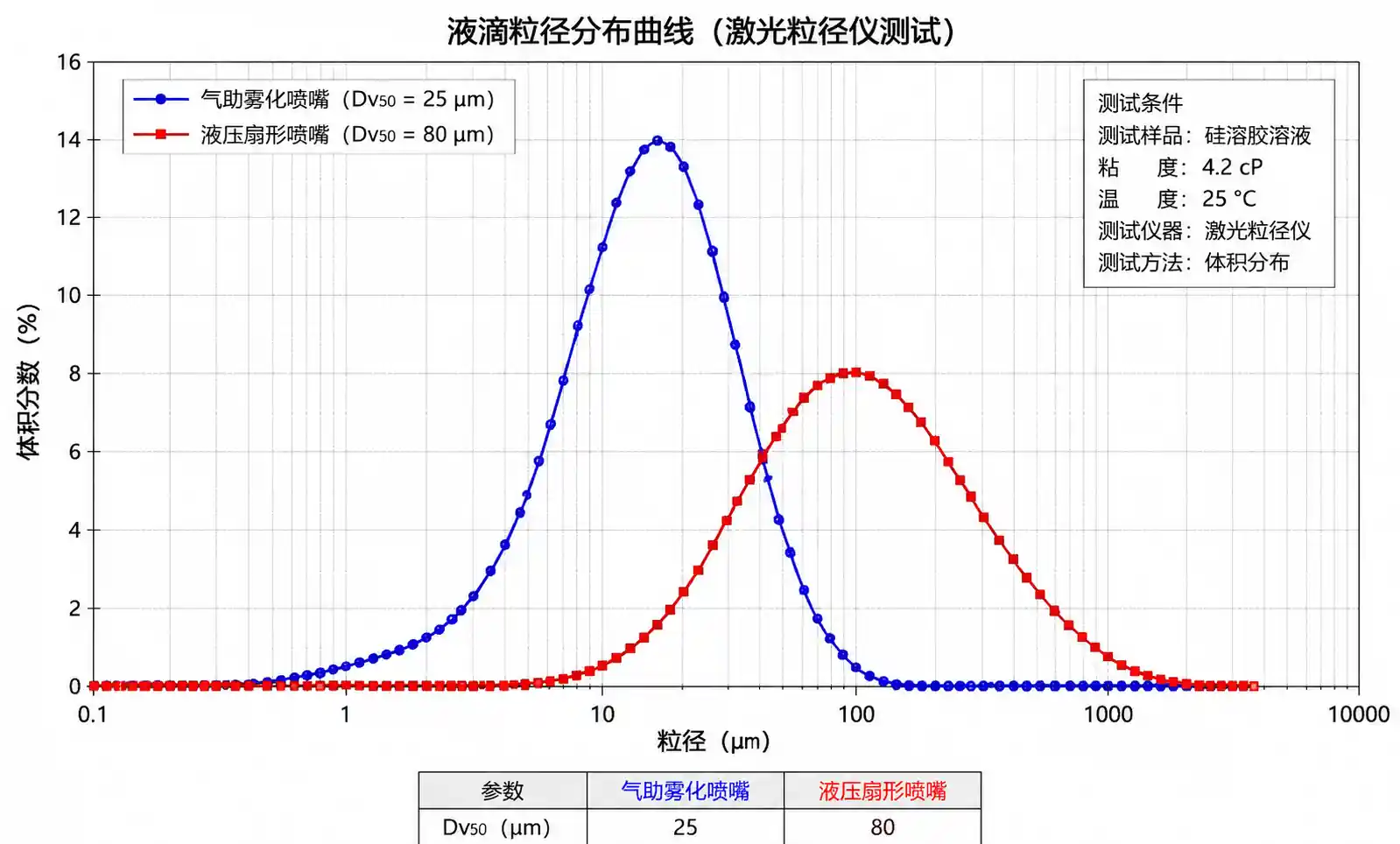

![2-液滴大小分布比較]（https://www.nozzle-intellect.com//uploads/2-droplet-size-distribution-comparison.webp）
4.材料選擇與耐磨性分析
4.1 為何材料選擇決定總擁有成本
矽基AR塗層具有高度的磨蝕性。我們已記錄到，在使用硬化不鏽鋼噴嘴時，使用20 wt% SiO₂懸浮液，孔口磨損速率在連續運作300–500小時後，內徑可擴大8–12%。
磨損影響： 孔徑增加10%會使流量增加約5%（自Q ∝ √（d²）起），導致塗層厚度偏離規格，需重新校準或提前更換。
4.2 材料性能與成本比較
| 材料 | 相對硬度（HV） | 相對磨損壽命 | 成本倍數 | 最佳應用 | 脆弱風險 |
|---|---|---|---|---|---|
| 316 不鏽鋼 | 170–200 | 1×（基線） | 1× | 水性、低磨蝕性 | 低 |
| 硬化鋼（>55 HRC） | 700–900 | 3–4× | 1.3 × | 中等磨蝕性 | 低 |
| 碳化鎢 | 1,500–2,000 | 8–12× | 3.5–5× | 高矽懸浮液 | 中等 |
| 碳化矽（SiC） | 2,500–3,000 | 15–20× | 4–6× | 極度磨蝕 | 高 |
| 陶瓷（Al₂O₃） | 1,800–2,200 | 10–15× | 3–4× | 酸性配方 | 高 |
現場數據範例： 在一條每年塗覆120萬片晶圓、含有15 wt%膠體二氧化矽的生產線中，我們每400小時更換316SS噴嘴（連續運作約6週）。轉換為碳化鎢，更換間隔延長至3,200小時（7至8個月），使噴嘴年成本從18,000美元降至7,500美元，儘管單價提高了4×美元。
4.3 材料選擇決策樹
水基低顆粒配方（<5 wt%固體）: 316SS 或硬化鋼足夠 標準溶膠或膠體矽（10–20 wt%）: 建議生產用碳化鎢;可接受陶瓷 高負荷懸浮液（>25 wt% 矽或氧化鋁）: 碳化矽或高級碳化鎢為必需品 酸性配方（pH <4）: 避免標準碳化物;使用矽質或氧化鋁陶瓷 鹼性配方（pH >10）: 碳化鎢會加速腐蝕;偏好矽化物
陶瓷材料關鍵說明： 雖然矽碳與氧化鋁具有極高的耐磨性，但它們較為脆弱。我們曾見過壓力尖峰超過6巴或清潔週期中發生熱衝擊時的災難性故障。務必安裝壓力釋放閥，避免溫度快速變化超過40°C。

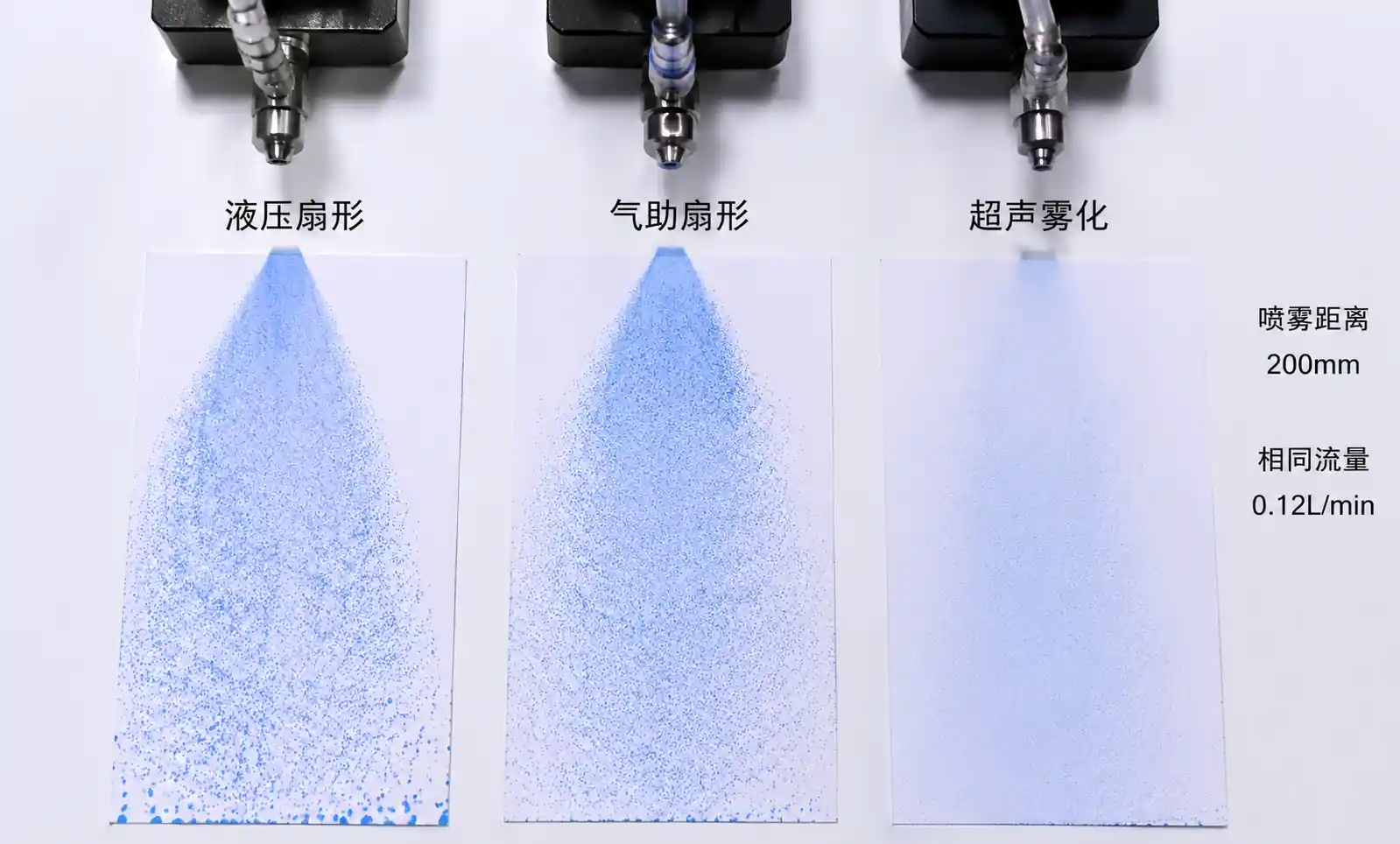

![3-噴嘴型噴霧模式比較]（https://www.nozzle-intellect.com//uploads/3-nozzle-type-spray-pattern-comparison.webp）
5.太陽能AR塗層的逐步選擇指南
步驟一：定義您的塗層需求
在選擇噴嘴前，請記錄這些參數：
- 目標塗層厚度（nm）及可接受變異（%）
- 基板尺寸與格式（晶圓、片材、輥）
- 線路速度或吞吐量（每小時或每小時平方公尺）
- 塗層配方（類型、黏度、固體含量、pH）
- 年度營運時數
步驟2：計算每個噴嘴所需的流量
公式： Q （L/min） = （基板寬度 × 線速 × 濕塗層厚度 × 密度） / （固體含量 × 1000）
範例：
- 基底寬度：1,200 毫米
- 線速：5 公尺/分鐘
- 目標乾燥厚度：100 nm = 0.0001 mm
- 濕乾比：約5×（固體含20重）
- 所需濕塗層厚度：0.0005 毫米
- 塗層密度：1.2 g/cm³
Q = （1.2 公尺 × 5 公尺/分 × 0.0005 毫米 × 1.2 g/cm³） / （0.20 × 1000） = 0.018 公升/分 總量
6個噴嘴組：每噴嘴0.003公升/分鐘（0.05公升/小時）
步驟3：選擇噴嘴類型與噴射角度
對於1,200毫米寬度、6個噴嘴的基板，間距=中心對中心200毫米。在200 mm的距離下，65°平面風扇噴嘴可提供約220 mm的噴霧寬度，達到10%的重疊（可接受的最低重疊度為30%，因此可考慮8–9個噴嘴以提升均勻性）。
步驟4：確定操作壓力
請參閱製造商流程圖，了解您選擇的噴嘴孔徑。對於精細霧化（25–35微米）液壓噴嘴的典型工作範圍為2–4巴。利用 Q = K√P 關係，若一個 0.5 mm 孔口噴嘴在 3 巴時流速為 0.10 L/min，則在 1.5 巴時約為 0.07 L/min。
建議： 選擇一個能在壓力範圍中間（非最小或最大）達到所需流量的噴嘴，以留出調整餘量。
步驟五：根據磨損分析選擇材料
估算年度運作時數，並計算三年期間的噴嘴更換成本：
範例計算（316SS與碳化鎢）:
- 營運時數：每年4,000小時
- 316SS 噴嘴壽命：400 小時→每年更換 10 次，價格為每件 $45 = $450/年
- 碳化鎢壽命：3,200小時→每年更換1.25次，價格為180美元 = 每年225美元
儘管單價高出4×，碳化物每噴嘴每年節省225美元。10 噴嘴安裝，3 年節省 = 6,750 美元。

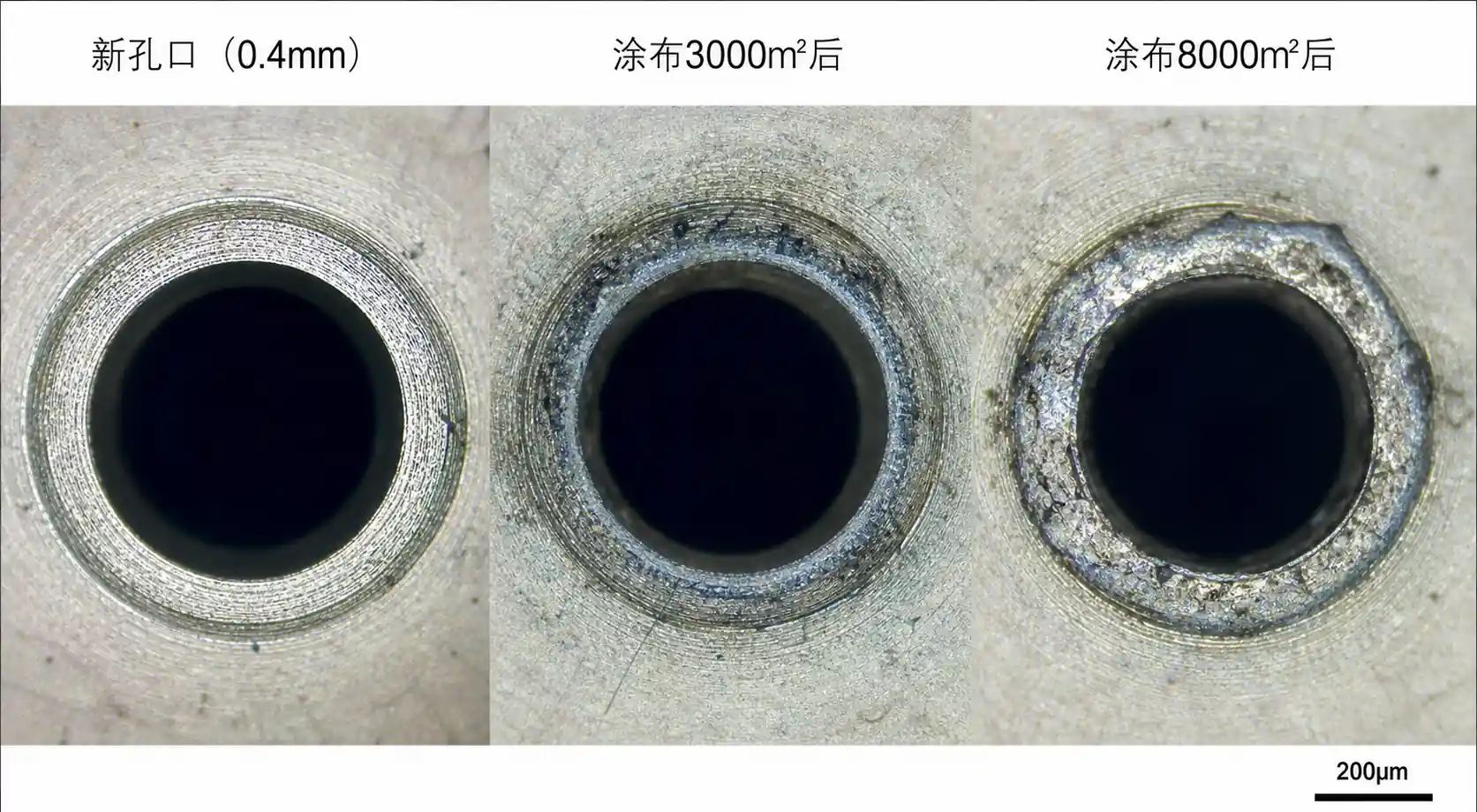

![4-孔徑磨損顯微鏡比較]（https://www.nozzle-intellect.com//uploads/4-orifice-wear-microscope-comparison.webp）
6.防止塗層缺陷的維護規範
6.1 流量監測：關鍵預防措施
在調試時為每個噴嘴建立基準流量，並每週監測。±5%的漂移表示孔口磨損或部分阻塞，需立即處理。
監控程序：
- 將個別噴嘴與歧管隔離
- 在標準測試壓力（例如3.0巴）下測量流量60秒
- 與基線比較;標記任何噴嘴顯示偏差>5%
- 維護追蹤系統中的日誌資料
預測性更換計畫： 當流量漂移達到+8%（磨損）或-15%（部分堵塞）時，請更換噴嘴。等到塗層出現明顯缺陷時，通常代表你已經生產了200到500個有缺陷的單位。
6.2 防止堵塞的清潔程序
AR塗層中的噴嘴堵塞通常由塗層材料在生產批次間孔口內乾燥，或高固體懸浮液中的顆粒聚集所引起。
每日清潔（生產環境）:
- 關閉後立即以塗層溶劑（乙醇、異丙醇或水，視配方而定）沖洗2至3分鐘，電壓為1至2巴
- 在沖洗循環中檢查每個噴嘴的流量
- 絕不讓塗層材料在噴嘴內部乾燥
每週清潔：
- 從歧管中移除噴嘴
- 以適當溶劑進行超音波清洗15至20分鐘
- 以放大倍率（10–20×）檢查孔口是否有磨損或沉積
- 用過濾壓縮空氣或氮氣吹乾
重要提示： 切勿使用金屬線或工具清理噴嘴——這會損害精密孔口。只使用軟尼龍刷或超音波方法。
6.3 磨損檢查與更換標準
根據塗層磨蝕性，顯微鏡下應每200至500小時進行一次目視孔洞檢查。
更換觸發器：
- 流量在恆壓下比基準線增加>8%
- 可見的孔口邊緣侵蝕或圓滑
- 噴霧圖案變形（不對稱、條紋）
- 塗層厚度變化超過製程限制
顯微鏡技術： 使用20–50倍放大×搭配同軸照明。將孔口邊緣銳利度與新的噴嘴參考影像做比較。磨損的孔洞呈現圓角，而非清晰的幾何形狀。

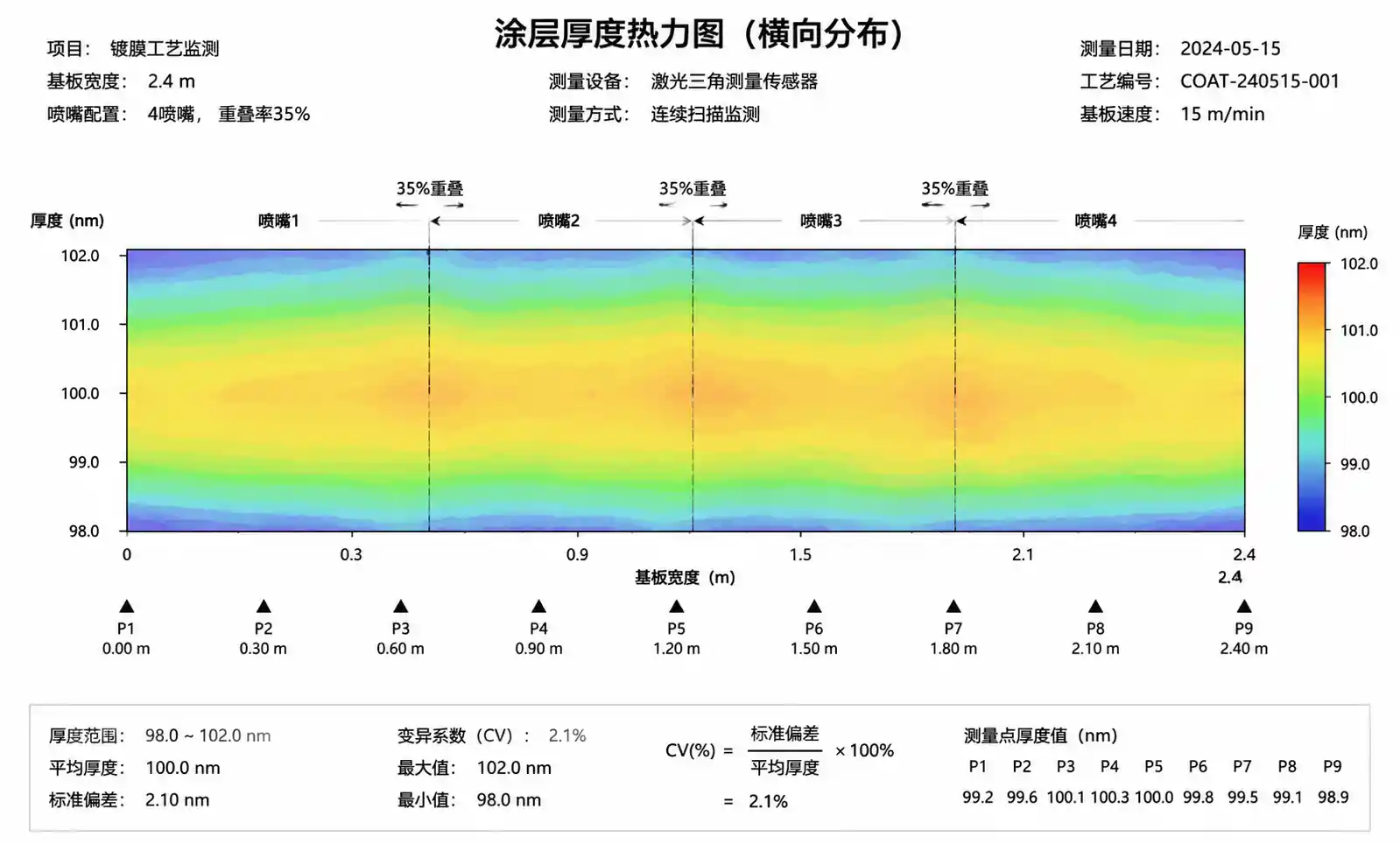

![5-塗層均勻度-熱圖]（https://www.nozzle-intellect.com//uploads/5-coating-uniformity-heat-map.webp）
7.常見安裝錯誤與修正
7.1 重疊不足導致連續跳刺
錯誤： 在未考慮邊緣錐度的情況下，安裝噴嘴時依製造商最大額定的噴霧寬度安裝。
後果： 塗層厚度在重疊區域下降15–25%，形成可見條紋。
更正： 設計上至少有30%的重疊。對於有效寬度為 200 mm 的噴嘴，空間中心設於 ≤140 mm。使用防水紙或全寬塗層厚度測量來驗證均勻性。
7.2 錯誤的對峙距離
錯誤： 噴嘴安裝得太近（<100 mm）或太遠（>300 mm）。
後果： 太近會造成過大衝擊力及飛濺;過於偏移會導致液滴過度蒸發和過度噴灑，將轉移效率從85–90%降至60–70%。
更正： 請遵循製造商的距離建議（平面風扇噴嘴通常為150–250毫米）。透過測量塗層厚度、均勻度及導電質量平衡來驗證，以確認>80%的轉移效率。
7.3 過濾不足
錯誤： 省略了直列濾網或使用網眼尺寸大於噴嘴孔徑的濾網。
後果： 顆粒侵入會造成快速堵塞或孔洞損壞。
更正： 在所有噴嘴上游安裝100網（149微米）或更細的過濾器。對於有孔徑<0.5毫米）的噴嘴，請使用200網格（74微米）的濾網。當濾網兩端的壓降超過0.3巴時，請更換濾芯。
7.4 混合噴嘴磨損在同一銀行中
錯誤： 只更換最磨損的噴嘴，導致新舊與部分磨損的噴嘴混合運作。
後果： 河岸流速變化導致厚度不均勻。磨損的噴嘴比相鄰新噴嘴高出10%時，會形成一條可見的帶狀結構。
更正： 在混合舊新噴嘴時，請同時更換整個噴嘴組，或保持流量嚴格一致（±3%）。追蹤每個噴嘴的安裝日期及運作時間。

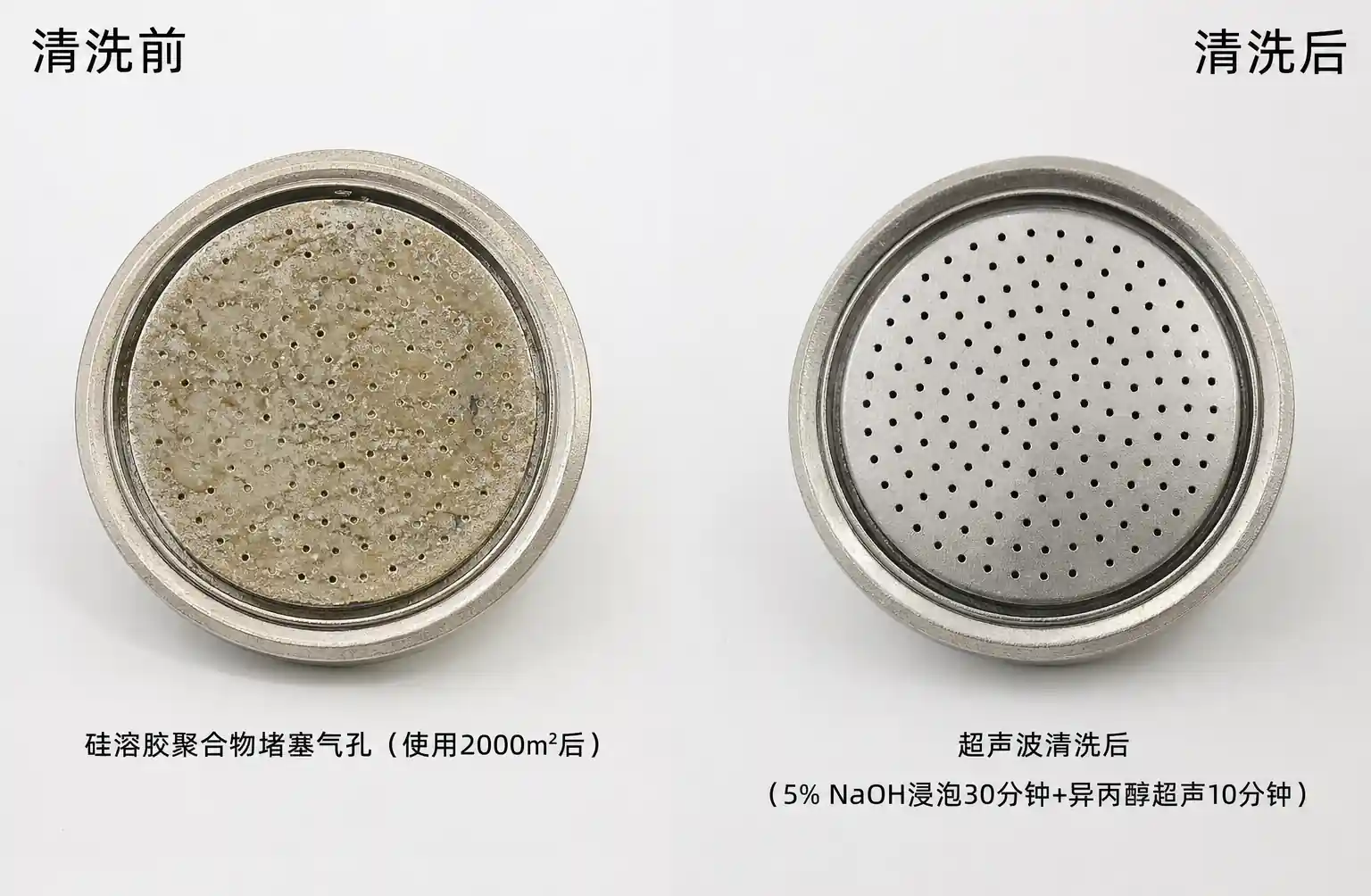

![6-清潔程序前後處理]（https://www.nozzle-intellect.com//uploads/6-cleaning-procedure-before-after.webp）
8.常見問題
Q：我可以用相同的噴嘴來塗 TiO₂ 和 SiO₂ 嗎？
答：是的，但顯示器磨損率非常嚴格。TiO₂懸浮液通常比SiO₂更不易磨蝕。如果你主要噴霧矽，請根據該應用選擇的材料（碳化物/陶瓷）來調整尺寸;雖然會被過度配置，但對泰坦妮亞來說還算可以接受。
Q：我怎麼知道我的塗層缺陷是噴嘴問題還是配方問題？
答：進行以下測試：（1） 測量每個噴嘴的流量——變化>5%表示噴嘴有問題。（2） 噴灑水敏紙以視覺化噴霧圖案的均勻性。（3） 若缺陷為隨機，則懷疑表述;若缺陷為位置性或條紋，則懷疑是噴嘴問題。
Q：噴塗AR膠片的典型轉印效率是多少？
答：若液壓扁平噴嘴優化妥當，可達75–85%，氣助系統則為80–90%。傳輸效率高度依賴於距距、液滴大小及塗層室內的氣流。數值低於70%表示設定不良。
Q：噴嘴組應該用不鏽鋼還是塑膠歧管？
答：酸性或鹼性配方，請使用316SS或PVDF分流管。對於中性pH值，水性塗層、PVDF或PVC可接受且成本較低。確保歧管內徑提供<0.5公尺/秒的流速，以防止第一至最後噴嘴間的壓力降變化。
Q：我可以用較高壓力來補償磨損，而不是更換噴嘴嗎？
答：不建議這麼做。壓力增加會改變液滴大小分布，可能會讓你超出最佳霧化範圍。即使厚度被修正，這通常會導致塗層品質變差。更換磨損的噴嘴，而不是靠壓力來補救。
Q：我應該多久校準一次塗層厚度與噴嘴流量？
答：建議每週進行相關性檢查，適用於生產環境。每月進行全面校正，包括噴霧模式成像及液滴大小分析。更換噴嘴後，請在恢復全產量前檢查厚度均勻性。
9.結論與後續行動
精密的噴嘴選擇與維護直接影響太陽能板AR塗層的品質與生產經濟性。我們現場經驗的主要收穫：
- 液滴大小（15–40微米）驅動塗層微結構 — 過大會造成紋理缺陷，太小則造成乾沉積
- 材料選擇決定總擁有成本 — 在高磨損應用中，鎢合金或碳化矽能自我回本×儘管單位成本較高 3–6
- 流量監測是最有效的預測性維護工具 — 每週檢查，並於產量損失前發現±5%容差攔截問題
- 重疊設計比噴嘴規格更重要 — 至少30%的重疊可防止條紋，因為目錄噴霧角度無法揭露
- 切勿透過增加壓力來補償磨損 — 這會改變噴塗特性，且常使塗層變差
