如何消除 PCB 蝕刻缺陷：PVDF 噴嘴終極指南
如果你管理的是高密度印刷電路板生產線，你已經知道不均勻蝕刻的惡夢。化學浴中一個堵塞、變形或融化的噴嘴，幾分鐘內就能刮掉價值數千美元的電路板。雖然許多設施試圖以標準塑膠或金屬噴嘴降低成本，但氯化銅和氯化鐵的持續使用會迅速破壞它們，導致噴霧模式難以預測且停機時間長。在這份全面指南中，我們將探討為何升級為PVDF材料噴嘴是終極的「安裝後不管」策略。你將學習如何計算耐化學塑膠的投資報酬率、優化噴塗圖案以達成零缺陷蝕刻，並徹底確保製造流程的防彈性。

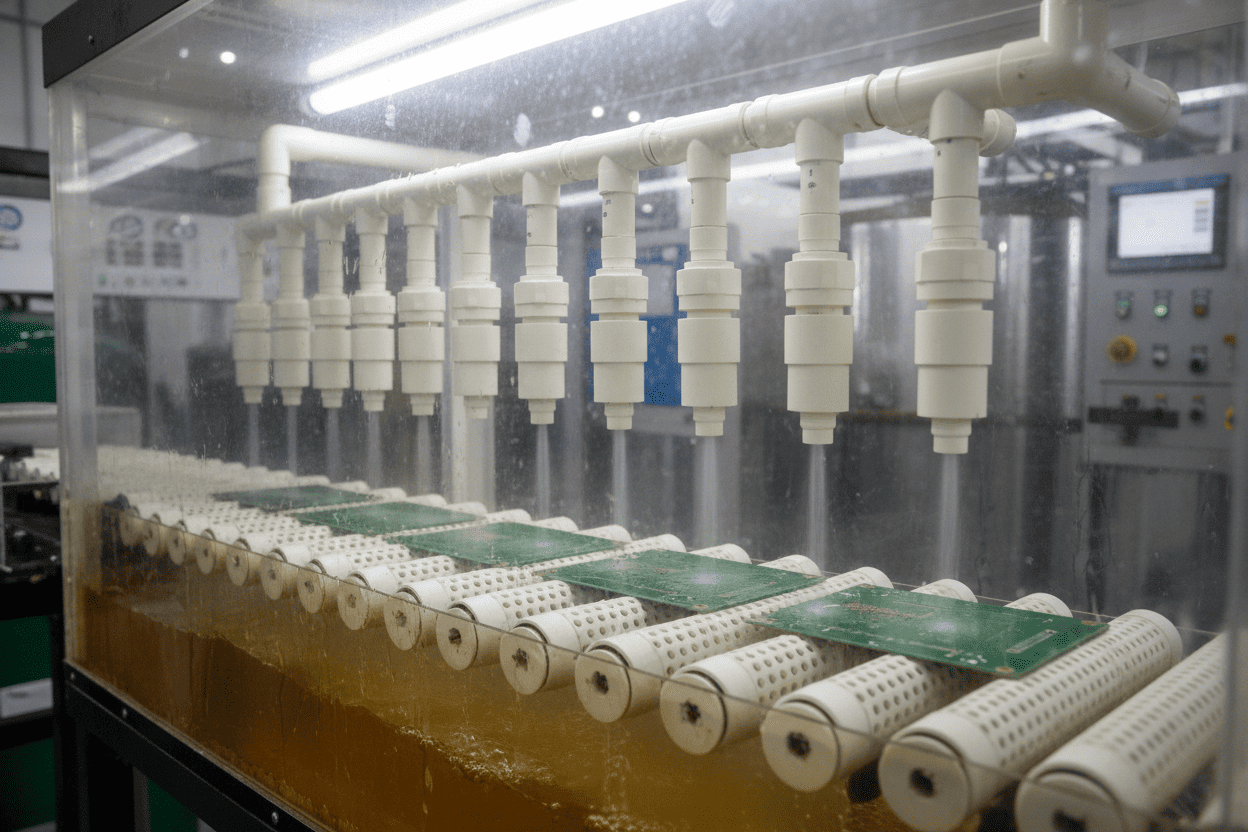

![工業用PVDF平扇噴嘴安裝於PCB化學蝕刻室]（https://www.nozzle-intellect.com//uploads/Industrial%20PVDF%20flat%20fan%20nozzles%20installed%20in%20a%20PCB%20chemical%20etching%20chamber.png）
無論您是在改裝舊蝕刻機，還是設計新生產線，了解高效能噴塗解決方案（http://nozzle-intellect.com/application/high-performance-industrial-cleaning-nozzles-spray-solutions/8.html）背後的工程原理，都是達成完美且可重複製造良率的第一步。
目錄
- [1.理解PCB蝕刻挑戰：基礎知識]（#1-理解PCB蝕刻挑戰基礎）
- [2.核心概念簡化：為何PVDF是蝕刻者的「防彈背心」（#2-core-concepts-simplified-wvdf-is-the-bulletproof-vest-for-etchants）
- [3.逐步指南：優化你的 PCB 蝕刻工藝]（#3-step-by-step-guide-optimizing-your-pcb-etching-process）
- [4.專家建議與常見陷阱（#4-expert-tips--常見陷阱）
- [5.結論與最終感想]（#5-結論--最終感想）
1.理解印刷電路板蝕刻挑戰：基礎知識
在競爭激烈的印刷電路板（PCB）製造領域中，精確度不僅僅是目標;這是嚴格的要求。隨著消費性電子產品需求更小、更密集且更複雜的高密度互連（HDI）板，製造錯誤的容忍度已縮小到微觀層級。
蝕刻過程可以說是印刷電路板製造中最關鍵的階段。在此階段，會噴灑高度腐蝕性的化學蝕刻劑——最常見的是氯化銅或氯化鐵——以溶解未受保護的銅，留下精確的電路徑。
劣質設備的隱藏成本 許多製程工程師和採購經理低估了蝕刻室內極端環境的嚴重性。這些化學品在高溫（通常介於45°C至55°C之間）運作，具有強烈的腐蝕性。當標準PVC或聚丙烯（PP）噴嘴暴露於此環境時，會發生數次災難性故障：
- 孔口膨脹： 噴嘴開口膨脹，噴霧壓力大幅下降，液滴大小改變。
- 材料變形： 塑膠變軟，導致噴霧角度變斜。蝕刻劑不會以完美的 90 度角撞擊 PCB，而是會偏轉，導致電路板上出現「水窪」。
- 蝕刻不足與過度蝕刻： 水窪阻擋新鮮蝕刻劑接觸銅層（蝕刻不足），而高壓區傾斜會侵蝕受保護的痕跡（過度蝕刻）。
這就是為什麼選擇合適的材料不僅僅是維護問題，更是工廠整體獲利能力與良率的直接驅動力。
2.核心概念簡化：為何PVDF是蝕刻劑的「防彈背心」
要理解為何PVDF（聚氯乙烯）是PCB蝕刻的黃金標準，我們需要剝除複雜的化學原理，用簡單的語言來理解。
想像派一名士兵進入戰場。如果你給他們穿標準棉質襯衫（代表廉價的PVC或PP塑膠），他們會被彈片（腐蝕性酸）撕裂。如果你給他們厚重的鋼盔甲，雖然可能擋住彈片，但最終會生鏽並卡住。PVDF 則像是高科技輕量化的防彈背心。這是一種先進、高純度的氟聚合物——可以想像成工業級特氟龍。它根本不會與破壞其他物質的強烈酸性物質反應。
在比較不鏽鋼與塑膠噴嘴（https://www.nozzle-intellect.com/blogDetail/316l-vs-304-stainless-nozzles-chemical-cleaning-comparison/20.html）時，許多工程師錯誤地認為金屬總是較強。然而，在氯化物存在下，即使是316L不鏽鋼也會遭受嚴重的點蝕腐蝕。PVDF完全靜止，即使經過數月連續24小時運作，仍保持精確的內部幾何形狀。
材料比較：蝕刻室生存指南
| 特色 / 內容 | PVDF（聚氯乙烯） | PP（聚丙烯） | CPVC / PVC | 316L 不鏽鋼 |
|---|---|---|---|---|
| 氯化銅抗性 | 優秀（惰性） | 公平（隨時間膨脹） | 可憐（熔融/扭曲） | 貧困（嚴重凹坑） |
| 最大操作溫度 | 最高可達150°C（300°F） | 80°C（176°F） | 60°C - 90°C | 400°C+ |
| 磨損與磨損 | 非常高 | 中等 | 低 | 非常高 |
| 成本與壽命投資報酬率 | 最高（安裝後遺忘） | 低（頻繁替換） | 最低（高缺陷率） | 低（氯化物失效） |
| 最佳應用 | 強烈的酸蝕刻/顯影 | 溫和沖洗 | 低溫水管線 | 高壓水清洗 |

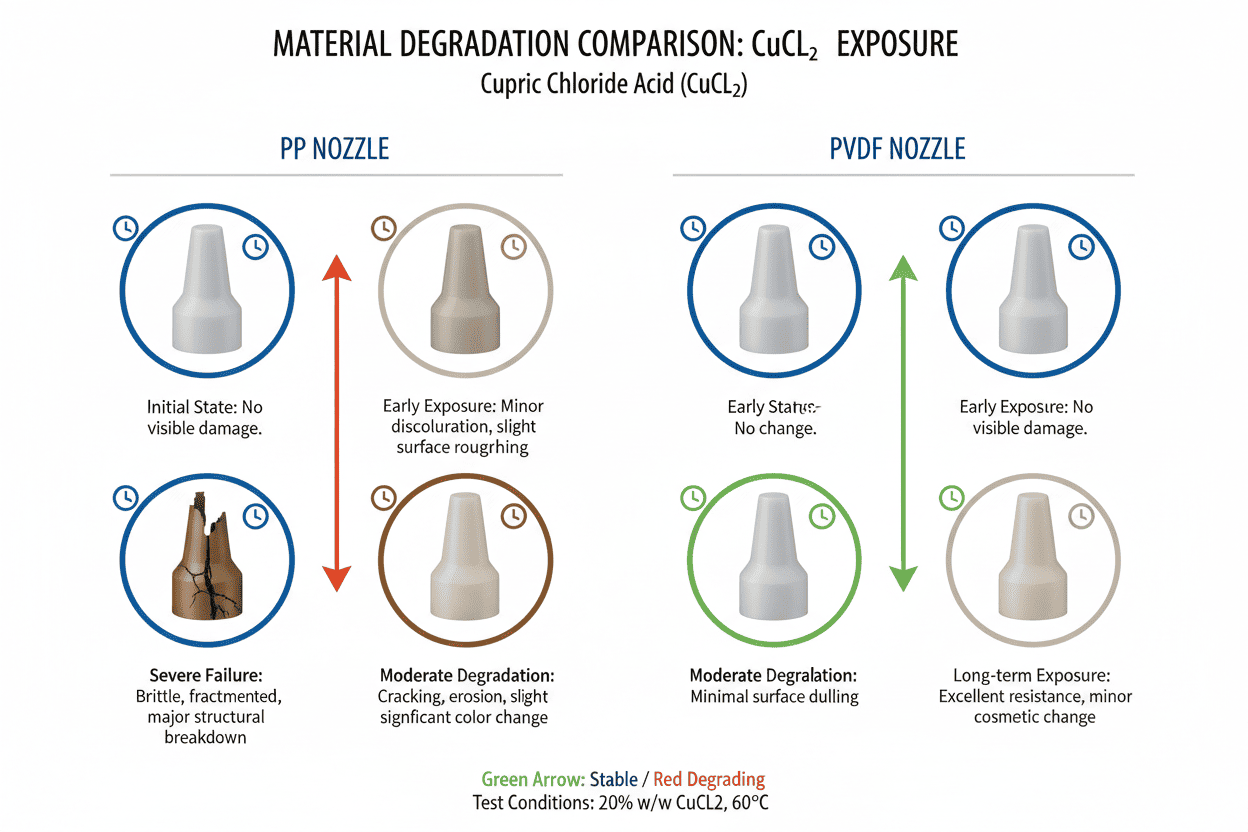

![比較表顯示氯化銅酸中PP與PVDF噴嘴的降解情況]（https://www.nozzle-intellect.com//uploads/Comparison%20chart%20showing%20degradation%20of%20PP%20vs%20PVDF%20nozzles%20in%20Cupric%20Chloride%20acid.png）
3.逐步指南：優化您的 PCB 蝕刻流程
升級到PVDF只是成功的一半。要達成真正的零缺陷製造，您必須謹慎設計噴霧動力學與系統架構。以下是一份逐步且實用的指南，幫助你優化蝕刻室。
3.1 以精確噴霧圖案達成零缺陷蝕刻
噴霧的形狀和噴嘴材質一樣重要。PCB蝕刻時，你應該只使用平扇噴嘴。
為什麼？想想便宜的花園水管和高階、覆蓋範圍廣的蓮蓬頭之間的差別。園藝水管（實心錐形噴嘴）會噴出一大片水中心，會過度蝕刻印刷電路板的中心，但邊緣不會被處理。扁平的風扇噴嘴就像是液體刮水器。它會產生一把極薄、高度均勻的化學蝕刻刀片，橫掃電路板的平面，確保每一平方毫米都受到完全相同的化學暴露。
然而，那個「刀刃」的角度非常重要。在設計噴頭歧管時，選擇合適的平噴風扇角度（https://www.nozzle-intellect.com/blogDetail/narrow-angle-vs-wide-angle-flat-fan-spray-nozzles-where-is-the-application-boundary/32.html）會決定你的重疊。
- 狹窄角度（15°-25°）: 產生較高的衝擊力。非常適合在顯影階段突破堅韌光阻。
- 廣角（65°-110°）: 產生較柔和、更寬的霧氣。非常適合刻蝕室內重疊陣列，以確保連續且無積水覆蓋。

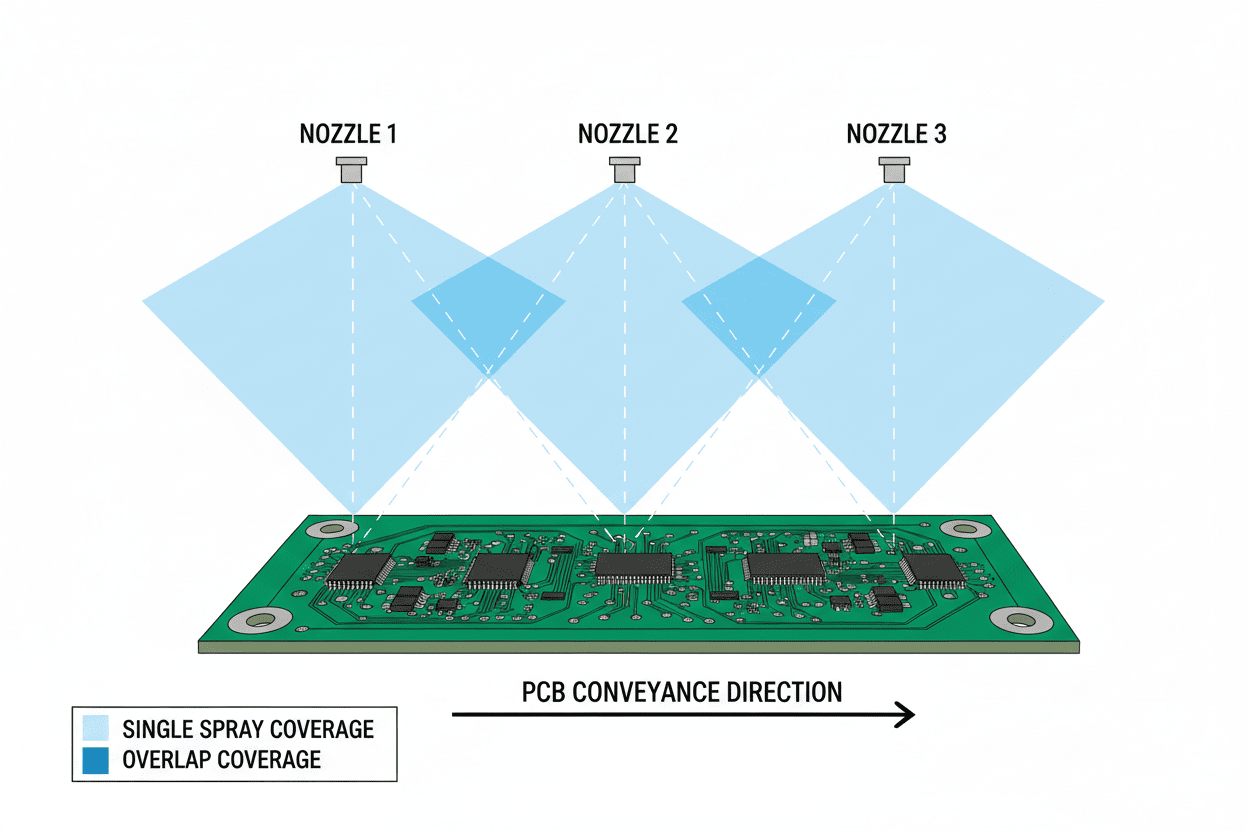

![寬角平面風扇噴嘴在PCB上重疊的示意圖]（https://www.nozzle-intellect.com//uploads/Diagram%20illustrating%20the%20overlap%20of%20wide-angle%20flat%20fan%20spray%20nozzles%20on%20a%20PCB.png）
3.2 系統耐用度與防止災難性故障
即使是最好的PVDF噴嘴，如果周圍的管路系統設計不良，也可能失效。工業管線中一個主要的隱藏敵人是水錘效應。
當高壓泵突然關閉，或快反應電磁閥猛然關閉時，流體的動能無處可去。它會將巨大的衝擊波（一種「錘子」）送回管道，使管道劇烈撞擊。隨著時間推移，這些衝擊波甚至能將塑膠噴嘴從螺紋套筒中吹出，造成災難性的化學物質洩漏並停止生產。
為了確保系統的耐用度，你必須結合PVDF的結構完整性與適當的液壓設計，以防範水錘效應（https://www.nozzle-intellect.com/blogDetail/water-hammer-effect-how-to-protect-industrial-cleaning-nozzles/21.html）。這包括在泵浦上安裝脈衝阻尼器、軟啟動變頻驅動器（VFD），以及在PVDF噴嘴上採用堅固的螺紋設計（如NPT或BSPT）。
選擇PVDF噴嘴的基本規格資料
與您的採購團隊或供應商溝通時，請使用以下規格矩陣，確保您訂購的 PVDF 噴嘴適合您的蝕刻線：
| 規格參數 | 推薦的印刷電路板蝕刻範圍 | 為什麼重要 |
|---|---|---|
| 材料等級 | 100% Virgin PVDF | 回收塑膠含有雜質，酸性物質會侵蝕這些雜質。 |
| 線號 | 1/8“、1/4” 或 3/8“ NPT/BSPT | 必須牢固匹配您現有的 CPVC 或鈦合金歧管。 |
| 噴霧模式 | 平扇（V型噴射） | 確保蝕刻均勻時有「液體刮水器」效果。 |
| 噴霧角度 | 65° 至 95° | 這樣可以讓相鄰噴嘴之間有20-30%的重疊。 |
| 流量（容量） | 1.0 至 5.0 GPM @ 30 PSI | 決定銅表面的化學交換速率。 |
4.專家建議與常見陷阱
瀏覽像EEVblog或Eng-Tips這類工程論壇時，你經常會看到製程工程師因為蝕刻良率不穩定而抓狂。通常，根本原因是一個簡單的安裝錯誤，而非產品本身有缺陷。以下是根據實際製造經驗，最常見應避免的陷阱：
- 陷阱一：塑膠螺紋過緊。
- 錯誤： 習慣金屬水管的維修技術員常常會用扳手猛力壓PVDF噴嘴。這會拉伸螺紋，並可能導致歧管微裂。
- *修正方法：PVDF 天然具有自我潤滑性，且能形成良好的密封。只能用手鎖緊，如果真的必要，再用扳手最多轉1/4圈。
- 陷阱2：使用錯誤的螺紋密封劑。
- 錯誤： 使用標準液態管劑或會溶解在氯化銅中的廉價螺紋帶，導致漏氣和壓力下降。
- 解決方法： 務必使用高密度、化學級的 PTFE（特氟龍）膠帶。沿著線的方向繞2到3圈。
- 陷阱三：忽略直線過濾。
- *錯誤：假設PVDF的耐久性代表它能承受堅硬的碎片。雖然不會融化，但一塊固化過的光刻膠仍可能物理上阻擋孔洞。
- 解決方法： 務必在噴頭上游安裝Y型過濾器或袋式過濾器，以便在雜物到達精密噴嘴前將其攔截。
![正確與錯誤安裝塑膠噴嘴，顯示螺紋膠帶使用情況]（https://www.nozzle-intellect.com//uploads/Correct%20vs%20Incorrect%20installation%20of%20a%20plastic%20spray%20nozzle%20showing%20thread%20tape%20usage.png）
5.結論與最後感想
在PCB製造這個高風險環境中，蝕刻過程的可靠性取決於你最弱的元件。在嚴苛的銅或氯化鐵浴中繼續依賴標準的PP或PVC噴嘴，是一種虛假的經濟效益。雖然前期可能稍微便宜一些，但機器停機、頻繁維護和報廢高密度電路板等隱藏成本會摧毀你的利潤空間。
升級為PVDF平扇噴嘴，就是在投資一個「安裝後不用再用」的方案。你將獲得極致的耐化學性，維持完美精確的噴霧圖案以實現零缺陷蝕刻，並保護系統免於災難性壓力故障。
快速摘要：PVDF 投資報酬率檢查清單
| 行動項目 | 對您的生產線的好處 |
|---|---|
| 升級為PVDF材料 | 消除噴嘴熔化/變形;壽命可從數週延長至數年。 |
| 實作扁平風扇模式 | 防止水窪和蝕刻不均勻;確保銅的均勻溶解。 |
| 設計重疊（65°-95°） | 保證板面覆蓋率100%，無盲點或過度刻痕。 |
| 減緩水錘 | 保護歧管免於裂開，並防止噴嘴爆裂。 |
| 手動緊固並使用PTFE膠帶 | 防止螺紋剝落，並確保防漏、抗酸密封。 |
準備好優化你的良率了嗎？ 別再讓廉價塑膠決定你的製造品質。立即檢視您的蝕刻室，計算目前的停機成本，並以數據為基礎做出轉換至PVDF高性能噴塗解決方案的決策。
