食品加工中的CIP系統：優化清潔效率

現場清潔（CIP）系統佔食品加工設施總水與化學品消耗量的最高20%。研究顯示，優化的CIP噴嘴系統可將清潔時間減少50%，減少用水40%，並提升衛生合規性，同時降低營運成本。

若您想最大化食品加工作業中的CIP系統效率，則需了解噴嘴選擇、流量動態、覆蓋模式、化學分布及清洗驗證程序。本綜合指南說明如何透過適當的噴嘴配置與系統設計，優化CIP清潔效率。

什麼是食品加工中的CIP系統？

CIP系統是自動化清潔解決方案，能在不拆解的情況下消毒製程設備、槽體、管線及容器。系統透過專用噴嘴循環清潔劑，機械式地去除所有內部表面的殘留物、生物膜及污染物。

完整的CIP系統包含供水與化學品供應槽、產生壓力與流量的泵浦、用於溶液導流的自動閥門、用於溫度控制的熱交換器，以及精確設計的噴嘴以達到最佳覆蓋範圍。噴嘴以受控的流量、壓力及噴霧模式提供清潔溶液，以達成完全的表面接觸與機械作用。

您可以在乳製品加工、飲料生產、釀酒廠營運、製藥製造，以及任何因衛生標準要求頻繁消毒且不需拆解設備的食品設施中實施CIP系統。FDA及3-A衛生標準要求大多數食品接觸面設計必須符合CIP標準。

CIP 噴嘴類型與選擇

旋轉噴頭

旋轉噴頭利用流體壓力驅動內部齒輪機構，使噴射氣流以360度旋轉。這些噴嘴透過集中的噴射氣流掃過槽面，提供高強度的清潔效果，提供機械刷洗，對去除燒烤殘留物和生物膜至關重要。

轉速範圍為0.5至3轉/分鐘，視流量與壓力而定。在40-80 psi的操作壓力下，旋轉頭可提供10至150 GPM的流量，衝擊力足以去除頑固沉積物。對於需要完全表面覆蓋及高機械衝擊的大型儲槽，應指定超過500加侖的旋轉噴頭。

靜電噴射球

靜態噴霧球透過圍繞球形或圓柱形本體排列的多個鑽孔產生固定的噴霧圖案。這些噴嘴能產生重疊的噴霧圖案，提供均勻的化學分布且無活動部件，非常適合重視簡易與可靠性的CIP應用。

靜態噴霧球在較低壓力（20-60 psi）下運作，能提供溫和且均勻的沖洗循環及化學噴灑覆蓋。沒有活動部件避免了磨損與維護，但固定噴霧模式意味著覆蓋品質完全取決於噴嘴尺寸與位置的正確調整。你可以在較小的容器、沖洗應用以及機械衝擊不如化學接觸嚴重的設備中使用靜態噴霧球。

CIP 系統設計參數

流量要求

流量透過機械作用和化學物質傳遞直接影響清潔效果。最低流量必須達到完全的表面濕潤，並提供足夠的湍流以將殘留物沖落。對於水箱清潔應用，基準值為每平方英尺每分鐘1.5至3加侖。

較高的流量能提升清潔速度與效率，但您必須在泵容量、能源成本及用水量之間取得平衡。依照ASTM噴灑覆蓋標準進行測試，有助於確定您特定應用及土壤負荷的最佳流量。

壓力與衝擊力

操作壓力產生衝擊力，機械性地將殘留物從表面移除。在CIP應用中，壓力要求從輕度沖洗循環的20 psi到重質土壤去除時的100 psi不等。壓力與清潔效果的關係並非線性——加倍壓力並不代表清潔速度加倍。

旋轉噴頭通常運作於40-80 psi壓力，以產生足夠的扭力以維持衝擊力。靜態噴霧球在化學分配時可有效承受20-40 psi壓力，最終沖洗時需30-60 psi。您應該確認泵浦系統能在清潔過程中維持穩定壓力，因為壓力下降會降低覆蓋範圍和機械作用。

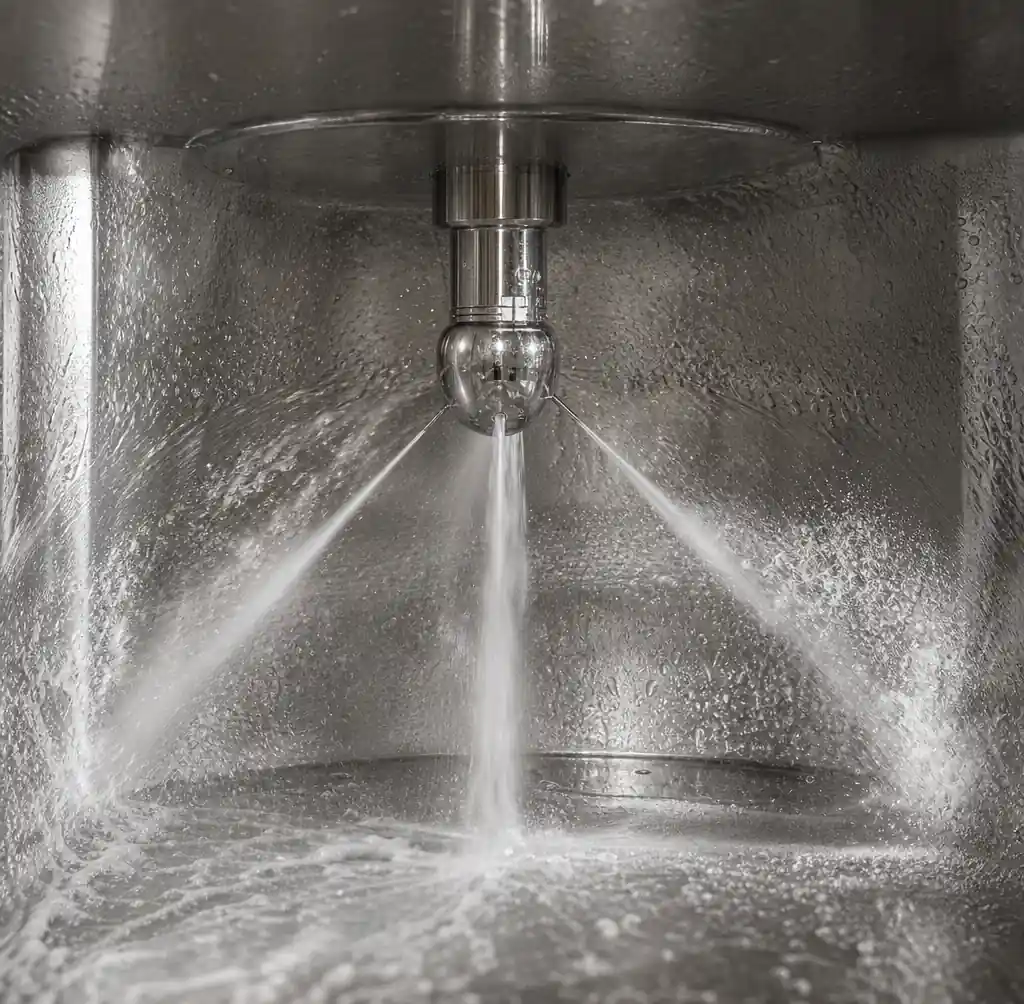

![4-cip-噴嘴-壓力-衝擊]（https://www.nozzle-intellect.com//uploads/4-cip-spray-nozzle-pressure-impact.webp） 高壓噴霧衝擊去除儲槽表面的殘留物

化學相容性與材料

CIP清潔劑包括鹼性清潔劑（氫氧化鈉、氫氧化鉀）、酸性清潔劑（磷酸、硝酸）及消毒劑（氯、過乙酸、季銨化合物）。噴嘴材料必須抵抗化學攻擊，並在整個使用壽命中維持噴霧性能。

不鏽鋼316與316L符合FDA食品級標準，並於大多數CIP應用中提供優異耐用度。對於經常使用強酸的設施，應標示316L，因為較低的碳含量能提升對顆粒間腐蝕的抵抗力。所有噴嘴表面必須具備衛生表面處理（Ra ≤ 0.8 微米），以防止細菌附著並符合 3-A 衛生標準。

優化 CIP 清潔週期

沖洗前階段

預沖洗會去除髒污和殘留物，然後再進行化學清潔。此階段使用溫溫適中的水流，沖刷糖分、蛋白質及散落的雜質。有效的預沖洗可減少20-30%的化學品消耗，並縮短整體週期。

你應該以最大流量的50-70%進行預沖洗3-5分鐘。噴霧模式應達到完全的表面接觸，避免過度湍流將殘留物烤製在表面上。溫度應維持在60°C以下，以防止蛋白質變性，避免後續清潔變得更困難。

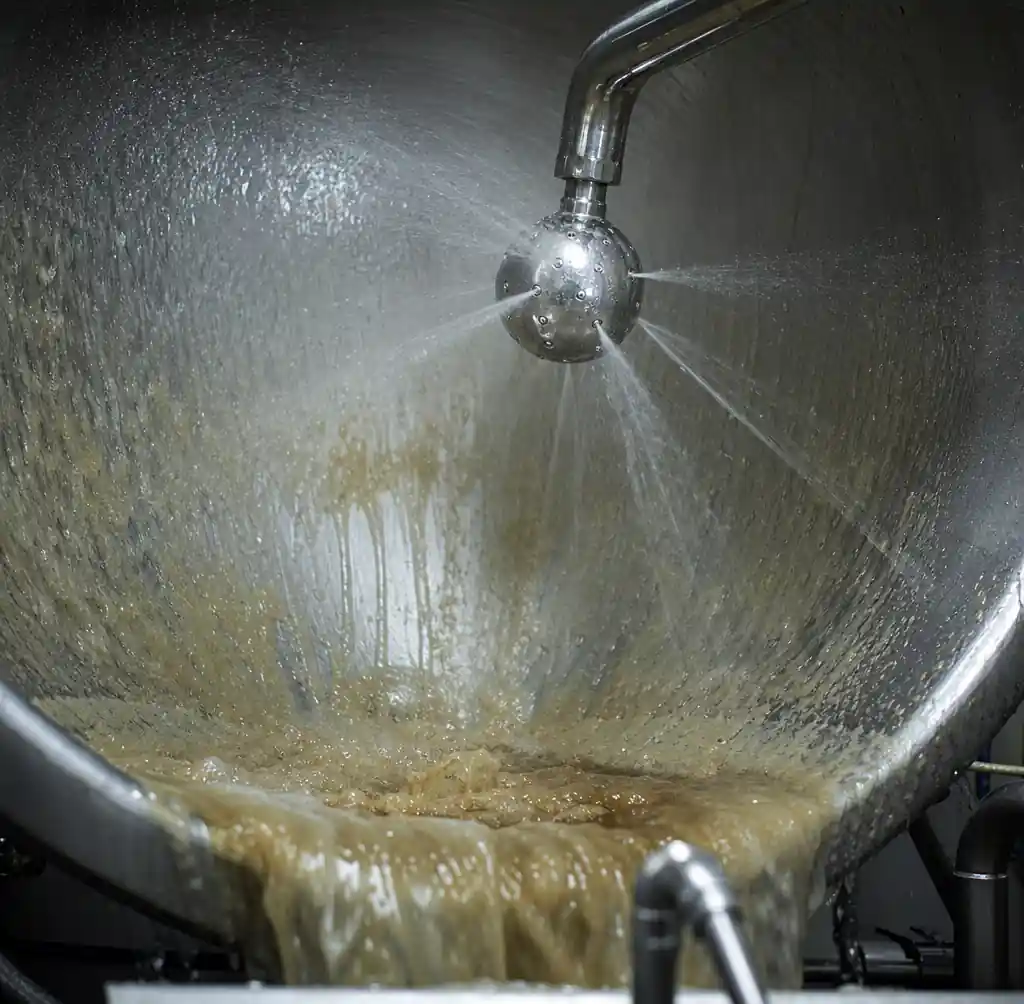

![5-CIP-沖洗前-階段操作]（https://www.nozzle-intellect.com//uploads/5-cip-pre-rinse-phase-operation.webp） CIP清洗循環中的預沖洗階段

苛性洗滌階段

腐蝕性洗滌階段使用熱鹼性溶液（1-3%氫氧化鈉，攝氏65-85°C）分解蛋白質、脂肪及有機殘留物。此階段需要最高的機械衝擊與最完整的表面覆蓋。操作時間依土壤負荷及清理驗證需求而定，介於10至30分鐘之間。

在整個洗滌階段保持溫度與濃度一致，以達到最佳清潔化學效果。化學作用、熱能與噴嘴的機械衝擊結合，提供清除頑固殘留物所需的沖洗力。流量應維持在最大，以確保亂流並完全接觸地面。

酸沖洗階段

酸性沖洗能去除腐蝕洗滌中殘留的礦物沉積物、介殼和鹼性殘留物。大多數食品加工作業在60-75°C使用0.5-2%濃度的磷酸或硝酸。 此階段通常持續5至15分鐘，流量與衝擊均屬中等。

酸清洗對於鈣和鎂沉積的硬水區域至關重要。你應該根據水的硬度和可見的水垢形成來安排酸性沖洗——大多數食品加工應用通常每3到7次清洗循環一次。

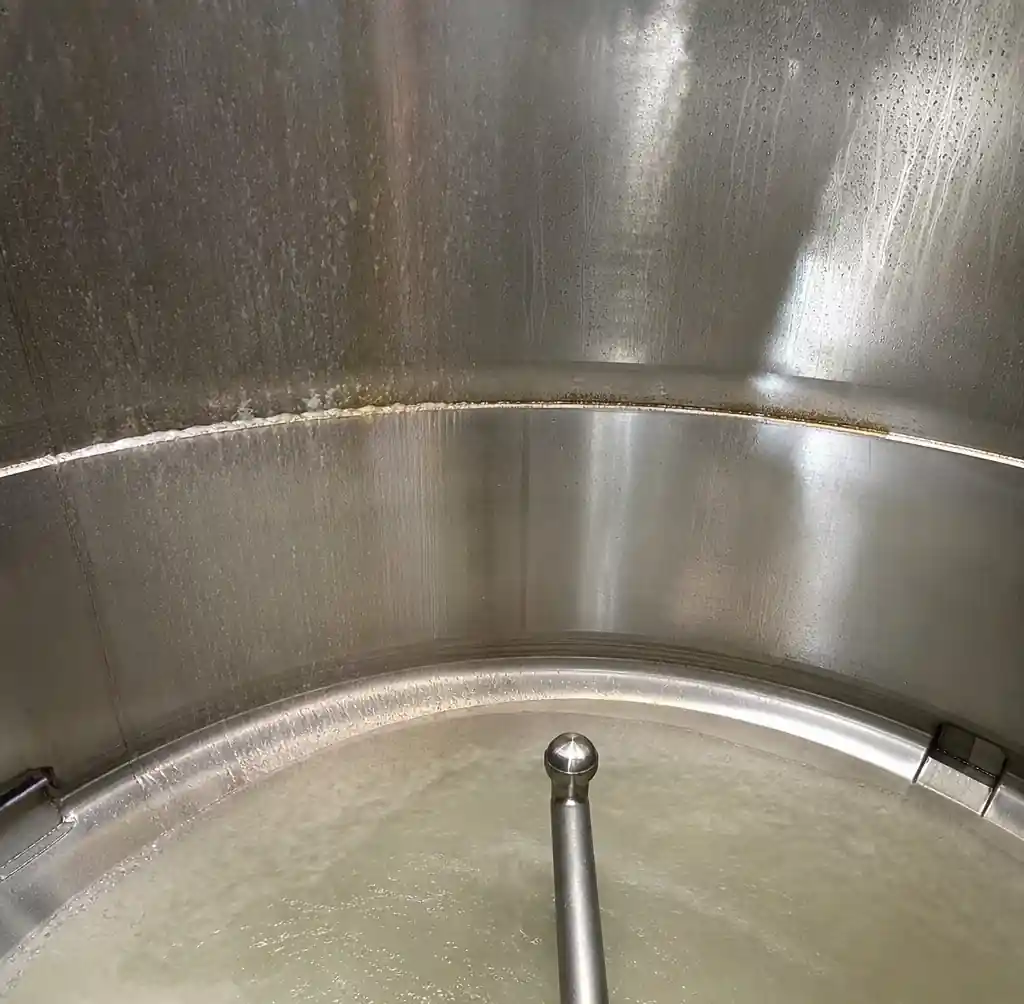

![6-CIP-酸-沖洗-礦物質去除]（https://www.nozzle-intellect.com//uploads/6-cip-acid-rinse-mineral-removal.webp） 酸性沖洗階段去除礦物沉積物和結垢

最終沖洗與消毒

最後沖洗時會使用飲用水去除所有化學殘留物，然後再塗抹消毒液。沖洗水應符合飲用水標準，且導電率低於200 μS/cm，以驗證化學物質的完全去除。沖洗時間會依水族箱容量和排水效率而異，介於3到10分鐘之間。

消毒使用經核准的化學消毒劑（氯50-200 ppm、過乙酸100-200 ppm，或依製造商規格使用四級銨化合物）在常溫下進行。接觸時間必須符合法規要求——通常為1至5分鐘，視消毒劑種類與濃度而定。您必須透過定期驗證測試來確認消毒劑濃度和接觸時間。

覆蓋範圍驗證與確認

噴霧模式分析

噴霧模式驗證確保噴嘴能覆蓋所有室內表面。你可以透過核黃素檢測來確認覆蓋範圍，當清潔液中加入紫外線反應示蹤劑時，會發現噴霧接觸不足的區域。此測試應在調試期間及噴嘴性能變化時進行。

對於旋轉噴頭，請確認旋轉速度是否允許每個表面有足夠的停留時間。計算覆蓋時間時，請以360度除以旋轉速度（每秒度）來計算——大多數應用每個表面區域至少停留時間為30-60秒。靜態噴霧球需要謹慎擺放，確保重疊的噴霧圖案覆蓋所有表面且無死區。

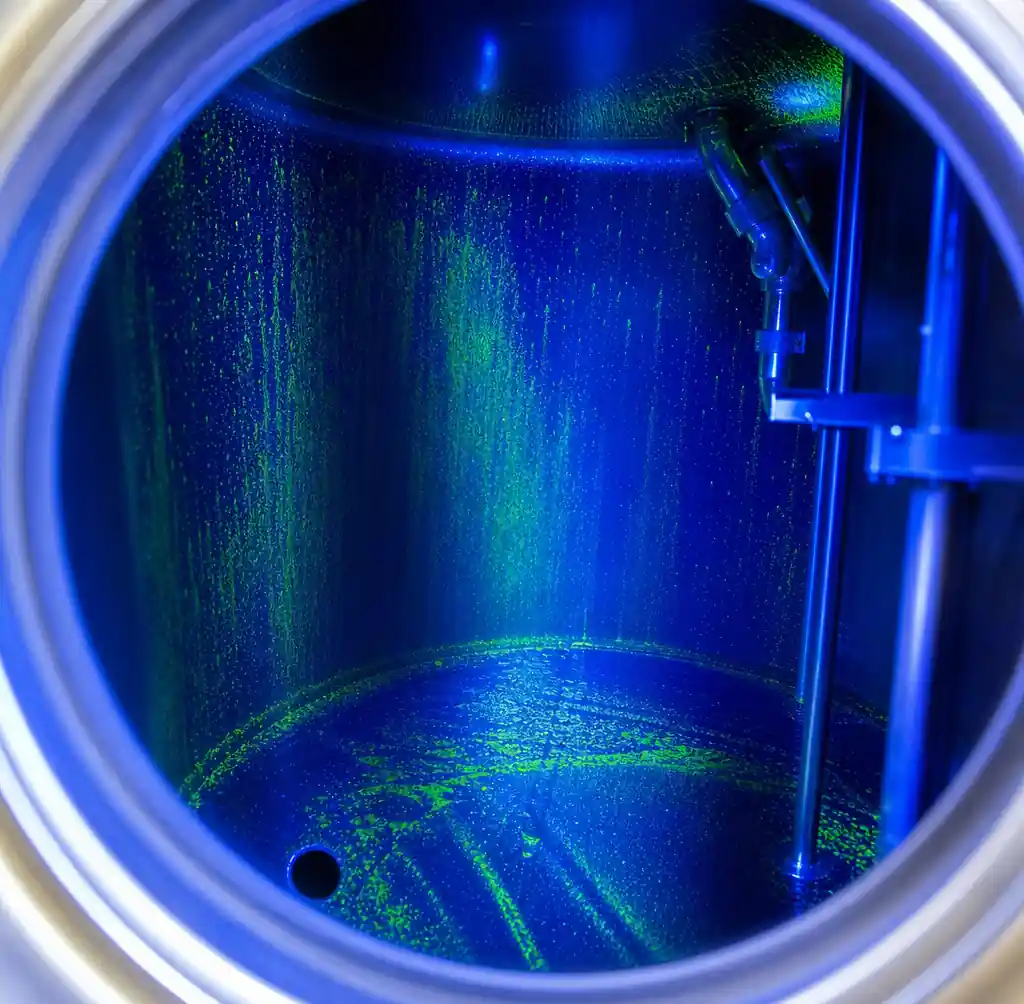

![7-CIP-覆蓋驗證-UV-測試]（https://www.nozzle-intellect.com//uploads/7-cip-coverage-verification-uv-testing.webp） 紫外線核黃素檢測以驗證CIP噴霧覆蓋範圍

流量與壓力監測

安裝流量計與壓力表，以即時監控CIP系統的效能。流量低於規格表示噴嘴堵塞、泵浦問題或閥門問題。壓力變化、訊號系統洩漏或流路限制。你應該為每個清潔階段設定驗收範圍，並設定超出規格狀況的警報器。

定期監測數據有助於優化清潔週期並預測維護需求。趨勢分析顯示，性能會逐漸下降，直到完全故障發生。大多數食品設施會以電子方式記錄流量與壓力數據，以進行GMP文件及故障排除。

常見的 CIP 問題與解決方案

報導不完整

覆蓋不完全會讓殘留物留在死區，成為細菌生長的溫床。此問題通常由噴嘴容量過小、流量不足、噴嘴位置錯誤，或噴霧孔磨損導致噴霧模式改變所引起。

安裝新噴嘴或排除清潔失效時，應進行覆蓋率驗證測試。核黃素檢測搭配紫外線檢測能揭示未被覆蓋的區域。解決方案包括升級高流量噴嘴、重新定位噴頭，或為複雜幾何形狀增設次級噴嘴。若噴嘴位置無法完全覆蓋，可能需要修改儲槽設計。

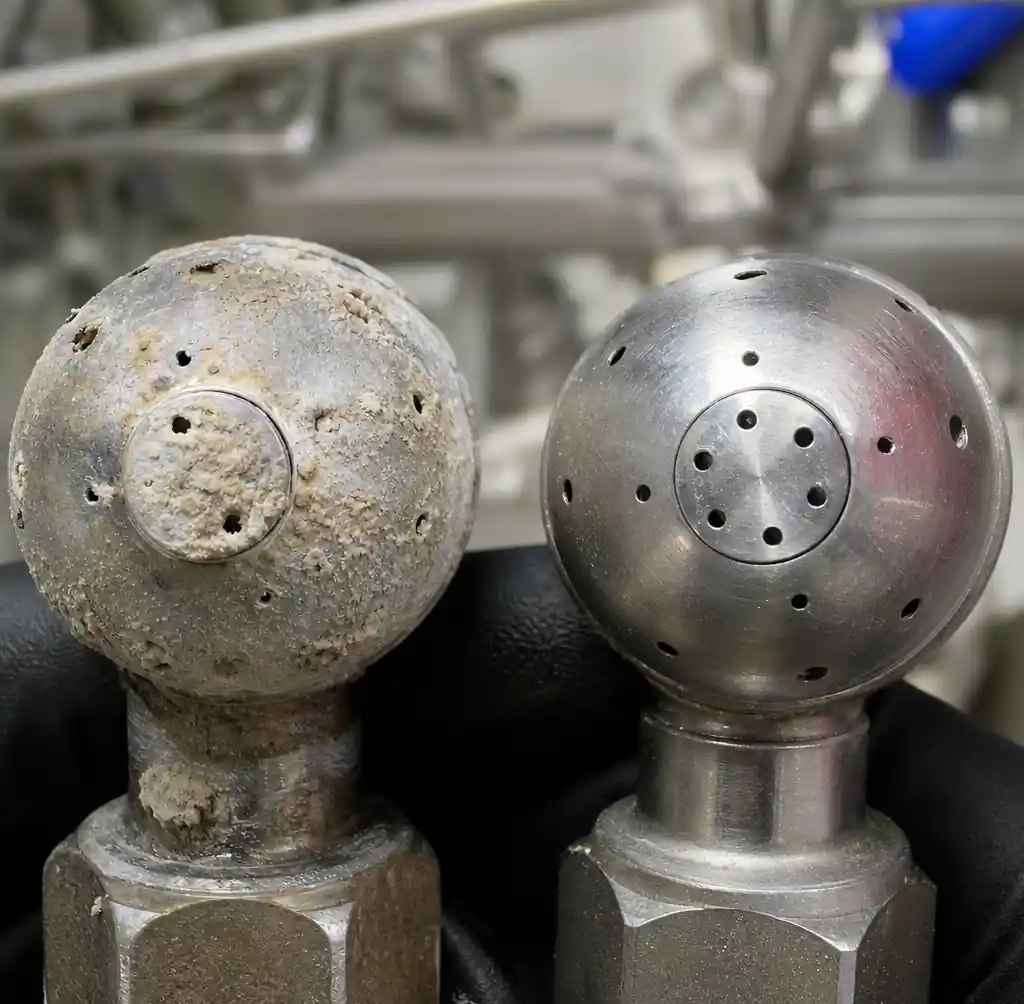

![8-堵塞與清潔-CIP噴嘴比較]（https://www.nozzle-intellect.com//uploads/8-clogged-vs-clean-cip-nozzle-comparison.webp） 阻塞與乾淨CIP噴嘴孔口的比較

噴嘴堵塞聲

噴嘴堵塞會降低流量並扭曲噴霧圖案，導致清潔失敗。堵塞發生在懸浮固體、礦物沉積物或未溶解化學物質阻塞孔洞時。食品設施應在所有CIP噴嘴上游安裝100-200網格的直線過濾器以捕捉雜物。

定期檢查與清潔能防止堵塞。正常作業時每月拆除並檢查噴嘴，高土壤應用則每週檢查一次。將堵塞的噴嘴浸泡在酸性清潔劑中以溶解礦物質沉積物，然後用高壓水沖洗。更換噴嘴，若噴孔有磨損、侵蝕或損壞。

過度用水與化學品

效率低下的CIP系統每年浪費數千加侖水和數百磅化學品。過度清潔、過高流量和延長循環時間，會推高成本，卻無法改善衛生。您可以透過精確的循環程式設計、流量降低測試及回收系統的實施來優化用電量。

進行清潔驗證研究，以確定各階段的最小有效參數。測試降低流量、縮短循環時間及降低化學濃度，同時透過ATP測試與微生物拭子檢測來驗證清潔效果。大多數設施透過系統性優化可減少20-40%的用電量。

常見問題

清理水族箱需要多少流量？

基準是每平方英尺水槽表面面積1.5到3 GPM。一個約1000加侖、表面積約150平方英尺的儲水槽，需要60-90加侖的最低流量才能有效清潔。

我應該多久更換一次CIP噴嘴？

每3至6個月檢查一次噴嘴，當噴孔磨損、流量低於規格或噴霧圖案變形時更換。在磨料或高溫應用中，使用壽命約為1至2年。

我可以用一種噴嘴來處理所有清潔階段嗎？

是的，大多數CIP系統在所有階段都使用同一個噴嘴。旋轉噴頭在適當尺寸下適用於所有階段。如果有安裝獨立的沖洗點，最後可以用靜態噴霧球來沖洗。

是什麼原因導致CIP噴嘴旋轉停止？

流量不足、噴孔堵塞、軸承磨損或雜物阻塞旋轉機構，都會阻止旋轉頭的運動。確認流量符合最低規格，並檢查是否有機械損壞或堆積。

我要如何驗證CIP清潔的效果？

使用ATP生物發光測試以獲得快速結果，並搭配定期微生物拭子檢測以獲得完整驗證。進行核黃素示蹤劑測試，以確保噴霧覆蓋所有表面。

CIP系統應該在什麼壓力下運作？

旋轉噴頭通常運作於40-80 psi。靜態噴霧球的壓力是20-60 psi。較高的壓力能改善機械動作，但會增加能量消耗與磨損率。

結論

優化CIP系統效率需仔細注意噴嘴選擇、流量動態、覆蓋驗證及循環程式設計。正確的噴嘴配置結合經過驗證的清潔參數，能減少用水量、化學品使用及循環時間，同時維持食品加工所需的嚴格衛生標準。
