空氣霧化噴嘴：細噴塗塗裝完整指南

空氣霧化噴嘴可將液滴深度達10至50微米——遠比液壓替代品細緻得多。在評估30+製造廠的噴霧系統後，我觀察到，正確配置的空氣霧化系統在要求超細顆粒分布、可控覆蓋範圍及最小噴霧的應用中，持續優於傳統噴嘴。

本指南說明空氣霧化噴嘴的工作原理、何時能帶來可衡量的優勢，以及如何配置系統以達到最佳效能。

目錄

1. [空氣霧化噴嘴的運作原理]（#how-they-work）
2. [液滴大小控制與分布品質]（#droplet-控制）
3. [空氣與液體比：關鍵變數]（#air 液比）
4. [關鍵應用]（#applications）
5. [系統設置需求]（#setup-需求）
6. [內部混合與外部混合]（#internal-外部混合）
7. [常見問題]（#faq）
8. [結論]（#conclusion）

<a 名稱=「如何運作」>

1.空氣霧化噴嘴的運作原理

空氣霧化噴嘴利用壓縮空氣將液體分解成極細的液滴，過程與液壓霧化有根本不同。

霧化機制涉及兩股不同的流體以高速匯聚。壓縮空氣（30-100 PSI）通過專用通道，而液體（5-40 PSI）則透過不同的通道流動。當這些氣流相遇時，高速空氣會透過氣動力將液體剪切成逐漸更小的液滴。

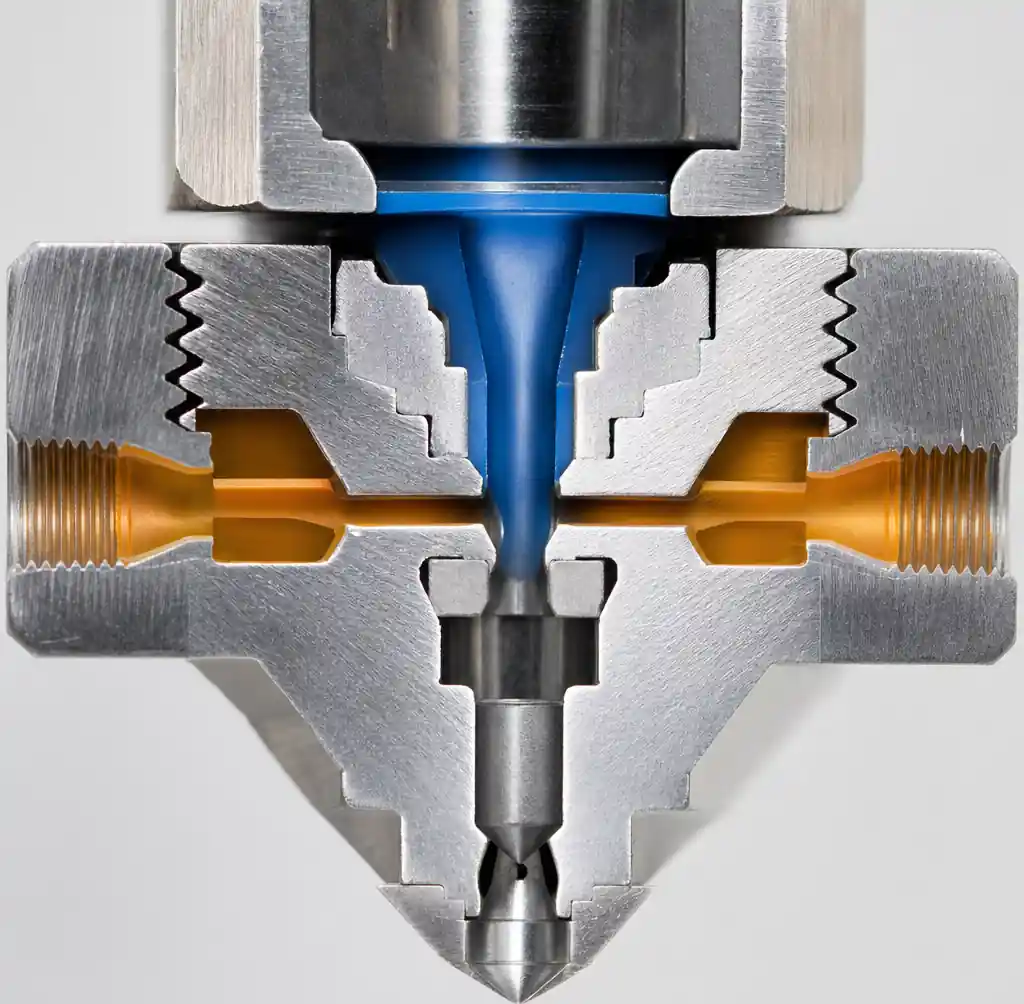

![1-空氣霧化噴嘴-二-液體混合機制]（https://www.nozzle-intellect.com//uploads/1-air-atomizing-nozzle-two-fluid-mixing-mechanism.webp） 空氣霧化噴嘴雙流體混合機構顯示壓縮空氣與液體流匯聚

能量轉移：壓縮空氣將動能傳遞給液流，克服表面張力和黏性力。當空氣在混合點加速至接近音速時，這過程以微秒計。

與僅依賴液壓（500-3,000 PSI）通過小孔口的液壓噴嘴不同，空氣霧化噴嘴在更低的液體壓力下能達到優越的霧化效果。液壓噴嘴產生80微米的液滴需要1,000+ PSI，而空氣霧化噴嘴則在僅有15 PSI液體和60 PSI空氣時產生30微米的液滴。

初級霧化發生在空氣-液體界面。次級霧化持續進行，湍流氣流進一步破壞較大的液滴。此兩階段過程使得10-50微米範圍成為可能。

壓縮空氣有三個功能：將液體分解成細小的液滴、推動噴霧朝目標噴射，以及透過氣蓋幾何形狀塑造噴霧圖案。

2.液滴大小控制與分布品質

液滴大小直接決定塗層品質、蒸發效率及表面覆蓋，因此精確控制至關重要。

滴粒大小範圍依噴嘴類型分類：

體積中位直徑（VMD）代表液體體積中50%較小、50%較大的尺寸。高品質塗層通常需要25-60微米之間的VMD。

跨度值衡量分布均勻性：（D90 - D10）/ D50。數值越低表示分布越均勻。空氣霧化噴嘴的跨度值為0.8-1.4，液壓噴嘴則為1.6-2.8，展現出更精確的控制。

![2-液滴大小比較-空氣霧化與液壓噴嘴]（https://www.nozzle-intellect.com//uploads/2-droplet-size-comparison-air-atomizing-vs-hydraulic-nozzles.webp） 水敏紙上空氣霧化與液壓壓力噴嘴的液滴大小比較

有一條汽車塗層系列在改用空氣霧化噴嘴後，將缺陷率從8.2%降至1.7%。更緊密的分布消除了粗顆粒（>150微米）導致橘皮及超細霧（<15微米）產生乾噴缺陷。

可調整功能可即時調整液滴大小，可透過改變氣壓（±10-20 PSI）而不中斷生產。

3.空氣與液體比：關鍵變數

壓縮空氣與液體的體積比決定了霧化品質、運作成本及應用成功率。

定義比例：ALR比較壓縮空氣體積流量（SCFM）與液體流量（GPH）。ALR為10：1表示每加侖液體需10立方英尺空氣。

典型操作範圍：

• 細塗層：12：1 至 20：1
• 一般塗層：8：1 至 14：1
• 加濕比：6：1 至 12：1
• 重化學品：4：1 至 8：1

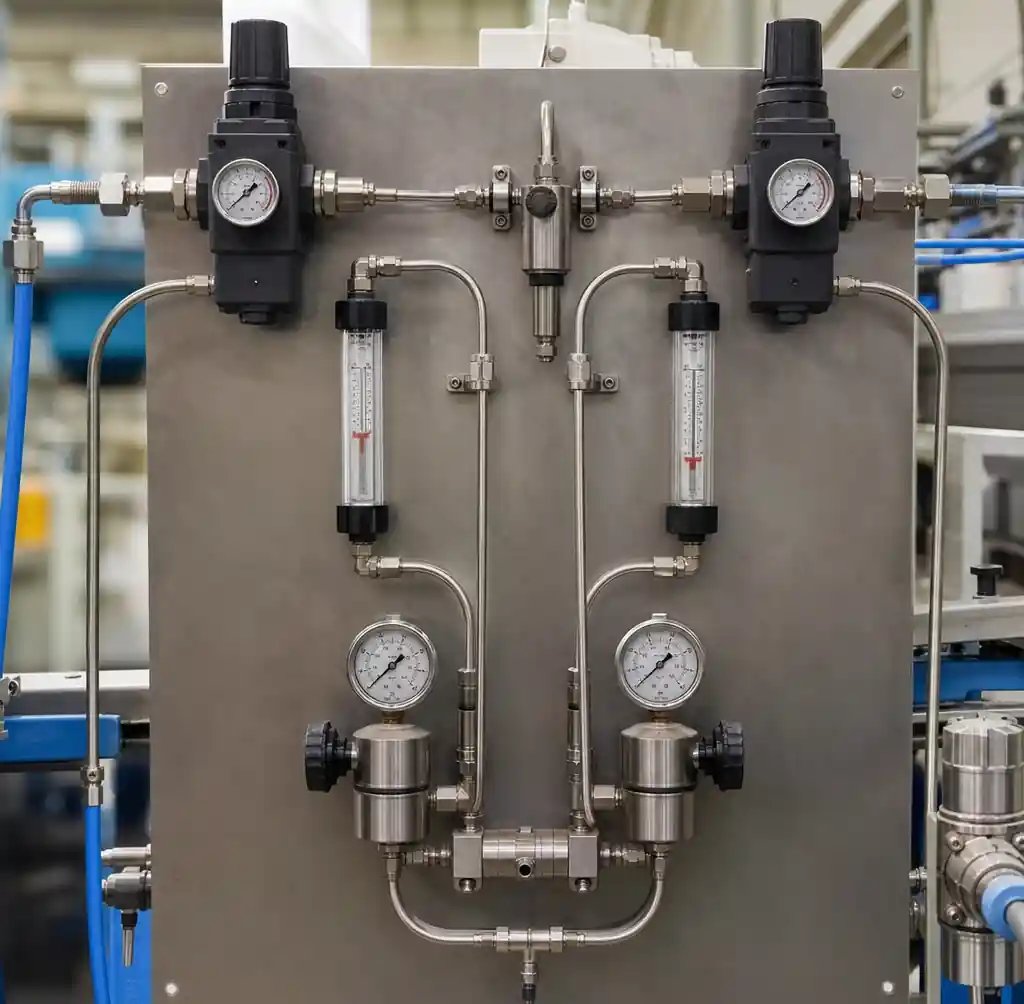

![3-空氣與液體比-調整-控制面板]（https://www.nozzle-intellect.com//uploads/3-air-to-liquid-ratio-adjustment-control-panel.webp） 空氣霧化噴嘴系統控制面板，配有壓力調節器，可調整空氣與液體比例

性能與成本：較高的ALR產生的液滴較細，但消耗的空氣也更多。一家電子製造商發現，將ALR從10：1提升至15：1，能提升塗層均勻度18%，但空氣增加則每條線每年花費12,400美元。

優化：從製造商建議的ALR開始，測量液滴大小，然後以5-10 PSI的增量調整氣壓，直到達到目標。

一家製藥廠在驗證證明45微米液滴符合規格後，將ALR從18：1降至12：1,1,1在14個攤位每年節省28,600美元。

<a 名稱=“應用程式”>

4.主要應用

空氣霧化噴嘴在細微液滴、受控沉積或表面衝擊極小的場合，能帶來可衡量的優勢。

塗層與後面處理：汽車噴漆間、工業設備後面處理及木材塗層可利用20-60微米的液滴，形成平滑均勻的薄膜。轉移效率達65-85%，而液壓噴槍為45-60%。

精密潤滑：以最小體積塗覆15-30微米的油霧覆蓋軸承表面與切削工具。一家沖壓廠在安裝20台壓榨機的MQL系統後，將潤滑油消耗從每月42加侖減少至18加侖。

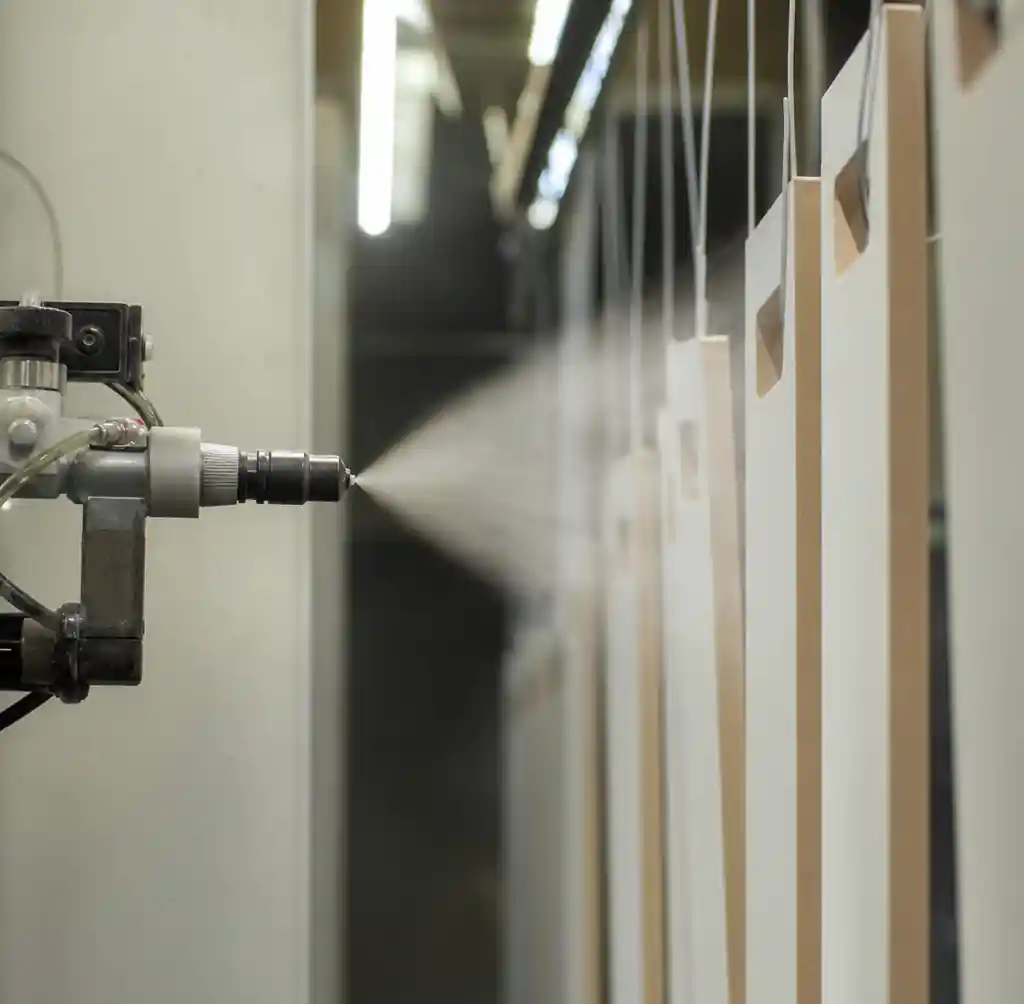

![4-精密塗層-塗裝-空氣霧化-噴嘴]（https://www.nozzle-intellect.com//uploads/4-precision-coating-application-air-atomizing-nozzle.webp） 空氣霧化噴嘴在工業塗裝間噴灑細塗層噴霧

加濕：50-100微米的液滴在到達表面前蒸發。紡織廠及電子組裝區可維持45-55%的相對濕度且產品不濕潤。一家印刷廠以±2%相對濕度消除紙張捲度缺陷。

藥品與食品：[316不鏽鋼]（/products/air-atomizing-nozzles/18.html）外部混合設計符合3-A標準，適用於塗層錠劑及噴塗脫生劑。低液壓（10-25 PSI）可防止產品損壞。

粉塵抑制：80-120微米的液滴透過撞擊捕捉空氣中的微粒。採礦與廢棄設施能形成霧障，抑制逃逸的塵埃，且不會有濕潤表面。

冷卻：60-100微米的液滴在高溫環境中會瞬間蒸發。鋼鐵廠與玻璃回火線能快速冷卻產品，同時減少用水。

更廣泛的背景可參見[製造中的噴嘴應用]（/blogDetail/top-10-spray-nozzle-applications-in-manufacturing-industries/127.html）。

5.系統設定需求

空氣霧化噴嘴需要特定的基礎設施與精確的配置。

壓縮空氣：40-100 PSI，每噴嘴3-25 SCFM，ISO 8573-1 Class 4或更高等級（油<1 mg/m³），露點比環境低10°F。

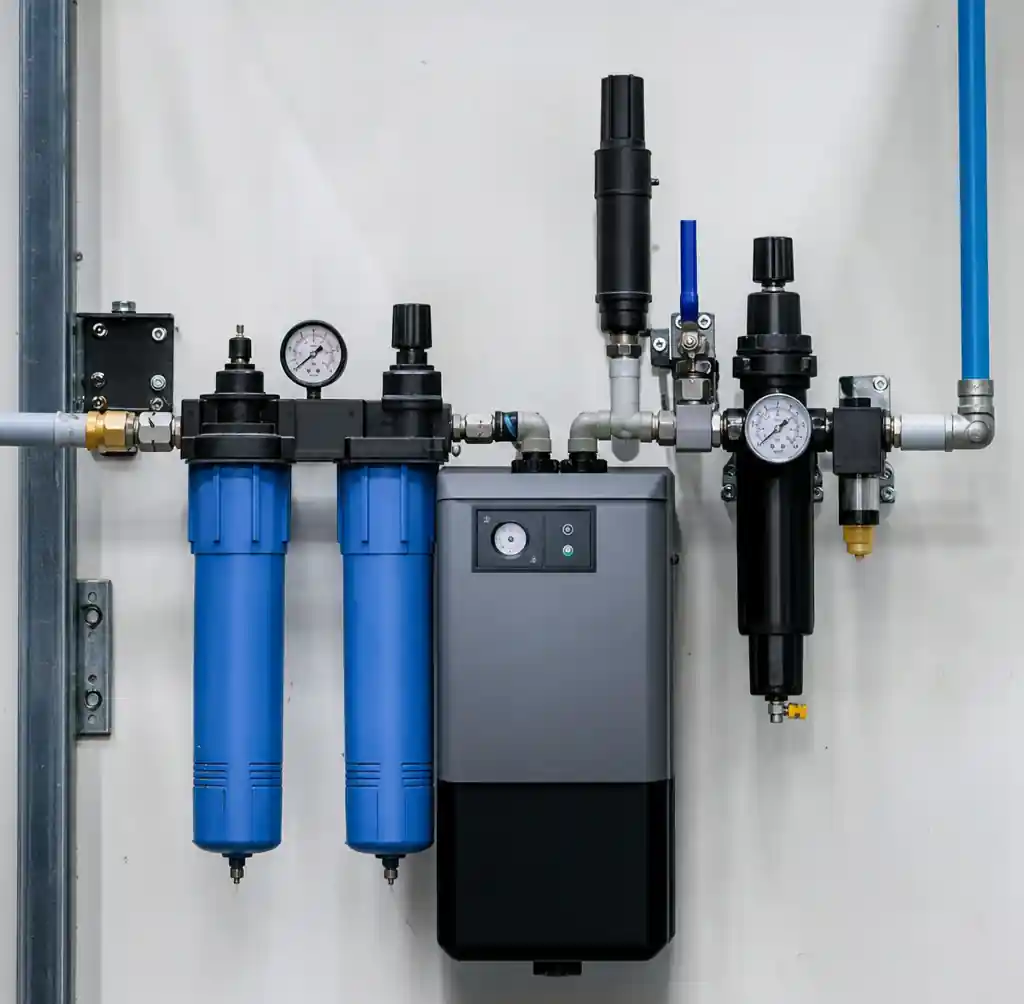

![5-壓縮空氣準備系統-過濾器-乾燥機-調節器]（https://www.nozzle-intellect.com//uploads/5-compressed-air-preparation-system-filters-dryers-regulators.webp） 壓縮空氣製備系統，包含過濾器、乾燥機及空氣霧化噴嘴調節器

空氣準備：壓力調節器（±1 PSI穩定）、聚結過濾器（最低5微米）、2-3類空氣乾燥乾燥機，以及每個區域的壓力表。

一家食品廠因壓縮機油殘留而出現塗層缺陷。安裝0.01微米的聚結過濾器和碳吸附器後，問題就解決了。

液體供應：5-40 PSI，100-200 網過濾（74-149 微米），流量計及壓力調節器以確保流量穩定。

管線：每個噴嘴都有專用管線，液速低於20英尺/秒，空氣低於30英尺/秒，滴水腿配有自動排水管，以及用於維修的隔離閥。

控制系統：手動針閥用於穩態操作;電磁閥用於自動間歇噴灑——可減少40-70%的廢棄物。

請參考我們的[工業噴嘴配件]（/products/accessories/26.html）類別的零件。

6.內部混音與外部混音

空氣與液體交會的位置決定了性能特性及應用適用性。

內部混合液在噴嘴體內將空氣與液體結合，然後透過單一孔口排出。產生最細小的液滴（10-50微米），分布極為均勻。空氣與液體在會聚通道中相遇，湍流剪切力在此霧化，然後經由精確尺寸的孔口排出。

外部混合液將空氣與液體分隔，直到它們在外部匯聚。液體從中央孔口排出，壓縮空氣則透過外部環流，在開放空氣中剪切流體。產生較大的液滴（30-150微米），分布更寬且流量更高。

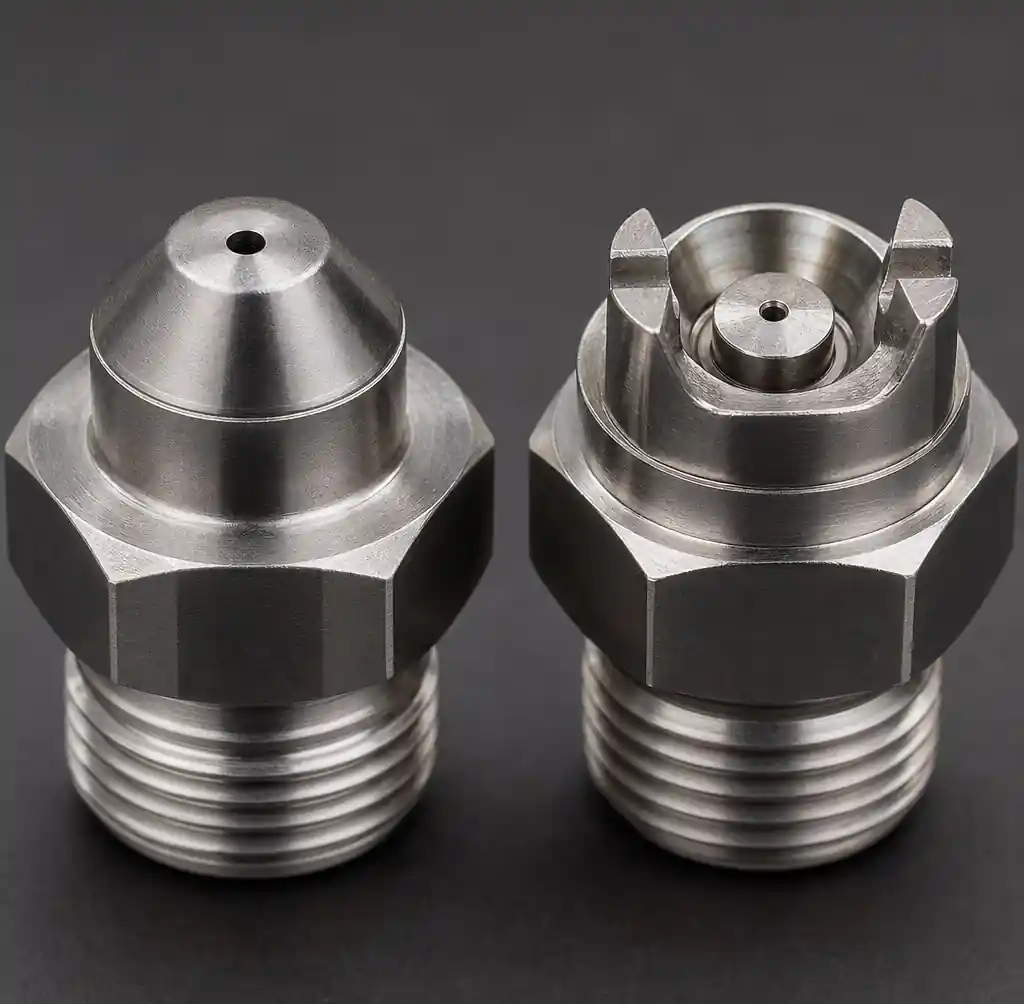

![6-內部混合與外部混合噴嘴設計比較]（https://www.nozzle-intellect.com//uploads/6-internal-mix-vs-external-mix-nozzle-designs-comparison.webp） 內部混合與外部混合空氣霧化噴嘴設計並排展示結構差異

比較：

選擇邏輯：選擇內部混合物用於精密塗層（15-40 微米）、細潤滑、製藥/電子應用及低黏度液體（<300 cP）。選擇外部混合比以適應高黏度（300-2,000 cP）、較高流量（>2 GPH）、需易於清潔的環境，以及化學噴灑時可能因晶體堵塞而選擇。

虹吸式與壓力式：虹吸式內部混合噴嘴利用真空抽取液體，在低容量應用中省去泵。壓力供水系統需要泵，但流量更穩定且計量更精確。

一項精密塗層作業將厚度從外部混合改為內部混合，將曲面厚度變化從±12微米減少至±4微米，但維護需求從每月提升至每週一次。

常見問題

空氣霧化噴嘴產生的液滴大小是多少？ 10-150微米，視設計而定。內部混合比：10-50微米;外部混合比：30-150微米。液壓噴嘴產生80-400+ 微米。

它們消耗多少壓縮空氣？每個噴嘴3-25 SCFM。0.5 GPH噴嘴在12：1 ALR下消耗~6 SCFM。十個噴嘴可能需要60-200 SCFM壓縮機容量。

它們能處理黏稠液體嗎？ 內部混合氣可承受高達300 cP;外部混合氣可達2,000 cP。超出這些限制，則需要加熱系統或專門設計。

需要哪些維護？ 每日目視檢查;每週外部清潔。內部混合液：每1-4週拆解並清潔一次;外部混合液：每4-8週一次。當圖案退化或流量下降>10%時更換孔洞。

它們會節省液體噴嘴和液壓噴嘴嗎？ 是的——傳導效率為65-85%，液壓噴嘴則是45-60%，意味著浪費減少了20-40%。不過，壓縮空氣的成本必須納入考量。

最佳氣壓是多少？ 通常為40-80 PSI。低壓（40-60 PSI）用於加濕/冷卻;較高壓力（60-100 PSI）用於精密塗層。在霧化品質與營運成本之間取得平衡。

<a 名稱=「結論」>

結論

空氣霧化噴嘴在需要細微液滴控制、均勻分布及精確覆蓋的應用中，展現出已證實的優勢。透過壓縮空氣剪切而非高液壓達成的10-150微米範圍，使得傳統液壓噴嘴無法達到的塗層品質與效率。

成功需要針對應用需求調整噴嘴設計，提供足夠的壓縮空氣基礎設施，並優化ALR以平衡性能與成本。內部混合比在精密應用中表現優異;外部混合比能處理較高黏度與流量，且維護較少。

在越辰精密科技，我們提供工程化的[空氣霧化噴嘴系統]（/products/air-atomizing-nozzles/18.html），並提供配置指導、空氣消耗分析及技術支援，確保從安裝階段起即可衡量的性能提升。
